一、定義
止回閥又称为逆流閥、逆止閥、單向閥，是用来防止管道或設備中介質倒流的一種閥門，只允許流体沿着一个方向流動，是依靠管路中介質的壓力而自動開启和關閉的，屬于一種自動閥門。在供热供水系統中，止回閥常常安裝在疏水閥后端，泵的出口，減壓閥后端，以及其他不允許流体反向流動的位置，安裝一个合适的止回閥，对蒸汽加热設備疏水系統有很好的保障，对管路的水錘防護有很大的幫助！
二、止回閥的作用
止回閥用于管路系統，其主要作用是：
1）防止介質倒流；防止水錘；
2）防止泵及其驅動電機反轉；
3）防止容器內介質的洩漏，比如一些真空類設備，防止破壞真空度。
需要注意一點，止回閥關閉时，雖然能有效阻止介質倒流，但是並不能代替截止閥使用，也就是说，止回閥無法保證零洩漏，無法完全切斷介質。
三、止回閥的結構型式：
1）升降式：可裝在水平或垂直管道，适用于DN100及以下口徑；
2）旋启式：不能裝在流向向下的豎直管道上；适用于大口徑。
3）对夾式：可裝在水平或垂直管道，可用于各種口徑。
四、止回閥的應用：
止回閥有非常廣泛的應用，我们这里将着重讨論蒸汽系統上最常見的應用，尤其是要重點探讨疏水閥后安裝止回閥的必要性。

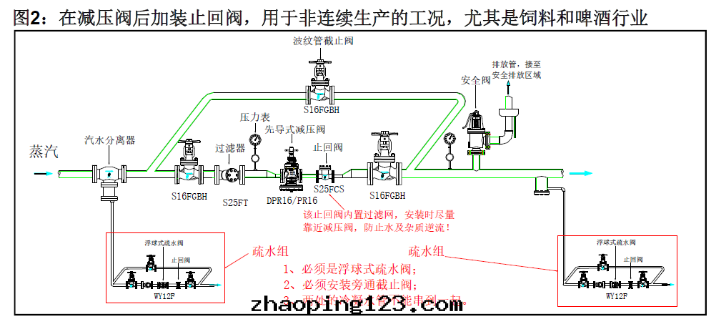

1、保護關鍵閥門免受逆流影響，比如減壓閥、流量計和控制閥后加裝止回閥，避免減壓閥失效等諸多問題；
2、泵的出口必須安裝止回閥，防止停泵时因水回流導致電機反轉，進而造成泵体損壞，葉輪被汽蝕損壞等問題。
3、蒸汽疏水閥后是否一定要安裝止回閥呢？
不一定！！！

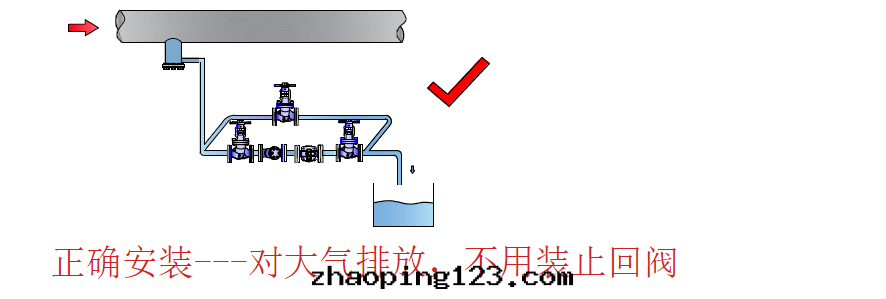

1）如果冷凝水有可能倒流，就必須要裝止回閥；反之，如果冷凝水是獨立的对大气排放，且排水管水平或往下，则無需安裝止回閥。

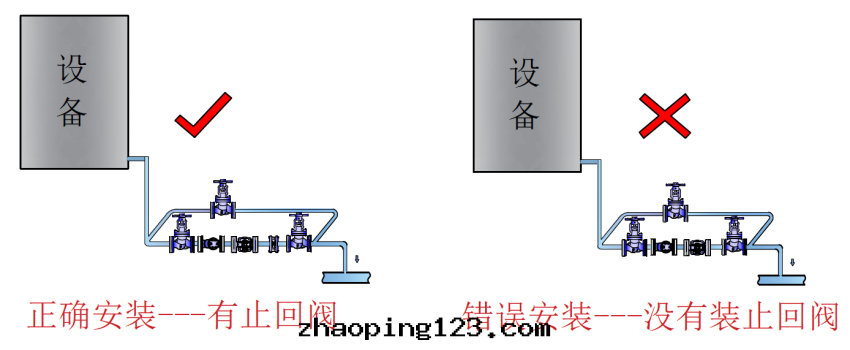

2）當多个疏水閥的冷凝水回收到同一根公共回收管时，如果沒有安裝止回閥，高壓設備的冷凝水可能会倒流到低壓設備，可能産生水錘損壞疏水閥及加热盤管，也会造成設備積水，升温困難，这时疏水閥后必須加裝止回閥。

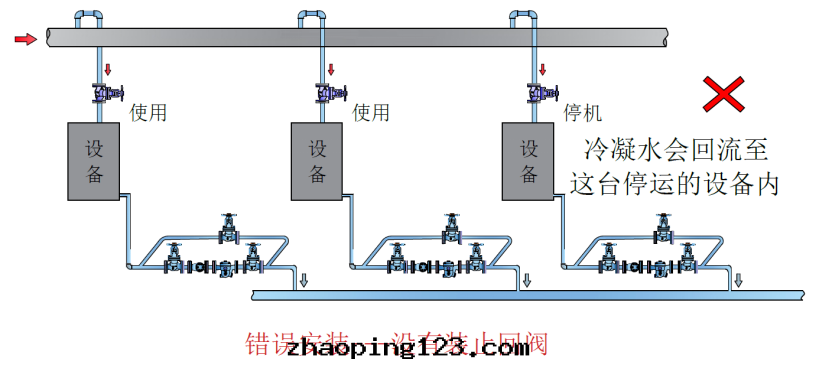

3）當多个疏水閥的冷凝水回收到同一根公共回收管时，如果沒有安裝止回閥，正在開機使用的設備的冷凝水可能会倒流到其他沒有生産停機的設備里去，高温冷凝水会氧化，对疏水閥及加热盤管産生腐蝕，这时疏水閥后必須加裝止回閥。

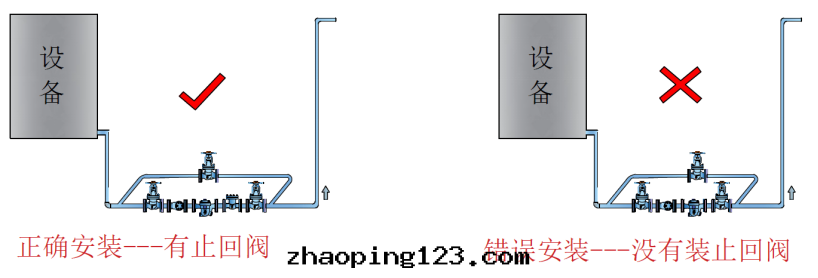

4）如果疏水閥后的冷凝水管道有爬升，一旦設備停機，或設備前气動閥門切斷蒸汽，这时設備內会出現真空，導致疏水閥后背壓超过前端壓力從而發生倒流，在这種情況下，疏水閥后也必須安裝止回閥，能有效防止水錘。

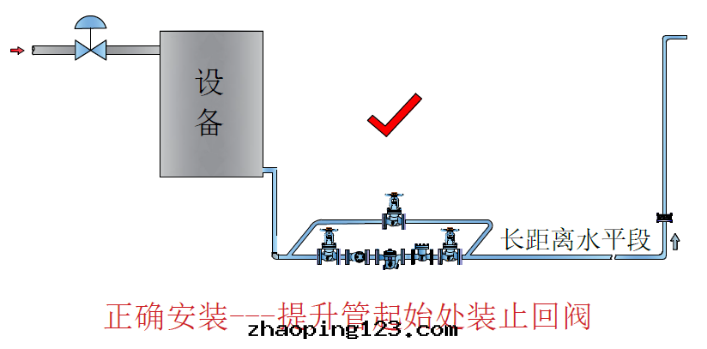

5）如果加热設備前有調节閥或切斷閥，疏水閥后的冷凝水管道又有爬升，且在爬升管前還有一段較长的水平管，那麼爬升管倒流的冷凝水有可能和新排出的冷凝水相碰撞，從而導致水錘；在这種工況下，需要在提升管的起始位置安裝一个止回閥，对防止水錘的發生有极大的幫助。

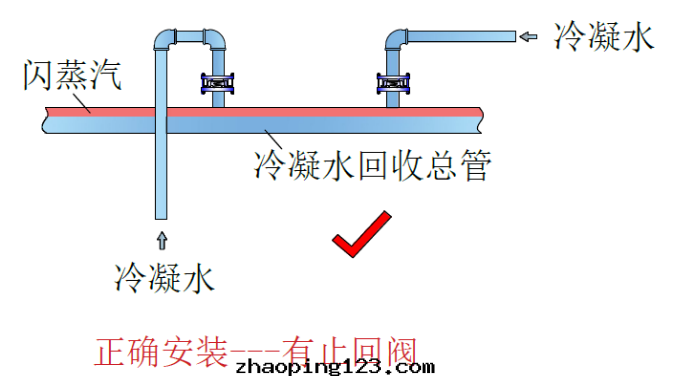

6） 在冷凝水輸送管道中，低温冷凝水脉沖流動所産生的水錘同樣可以通过使用止回閥来幫助解決。比如说，多路冷凝水支管彙集到冷凝水回收總管时，就需要增加止回閥。
4、蒸汽疏水閥后安裝了止回閥，是否就一定能防止水錘呢？
不一定！！！
産生水錘的因素有很多，大多數情況下，水錘産生的原因之一就是回收管線中由于提升管引起的倒流所導致的，在这些地方安裝止回閥对防止由倒流引起的水錘有极大的幫助，但是以下这些场合则不行，也就是说，这些情況裝了止回閥是不起作用的。
1）當高壓的冷凝水通过疏水閥排放至一个較低壓力的區域，会産生一定量的閃蒸汽，如果这些閃蒸汽流入充滿低温冷凝水的回收管線，閃蒸汽就会把它的潛热傳遞給冷凝水從而快速冷凝，産生水錘。在这種工況下，安裝止回閥就起不了作用，反正低壓的冷凝水也不会回流，因此可以不裝。
TIPS：但是有一點請注意，在實際生産中，用戶常常是沒有嚴格按照不同壓力的冷凝水分開回收的原则，把所有工廠里的冷凝水都彙集在同一根或幾根回收管，沒做任何壓力區分，因此，为了避免誤判，還是建議在每个疏水閥后面加裝止回閥！防止高壓的冷凝水往低壓方向回流！

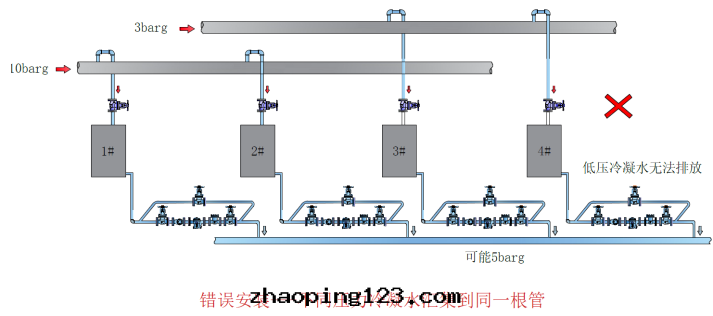

2）如果低壓的冷凝水想要彙集到高壓冷凝水回收管，是實現不了的，加裝止回閥也沒用。

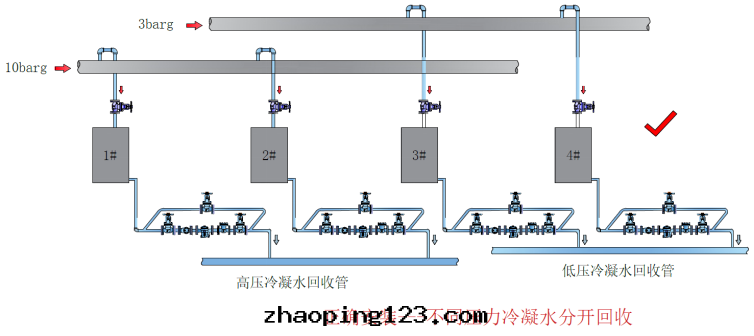

因为止回閥能防止倒流，但並不能降低背壓，它不能让冷凝水從低壓區域排放到高壓管線。即使在疏水閥后裝了止回閥，如果一次壓力小于二次壓力，冷凝水也不可能排出。因此，高壓和低壓的冷凝水需要分開回收！
5、以下情況不建議安裝止回閥

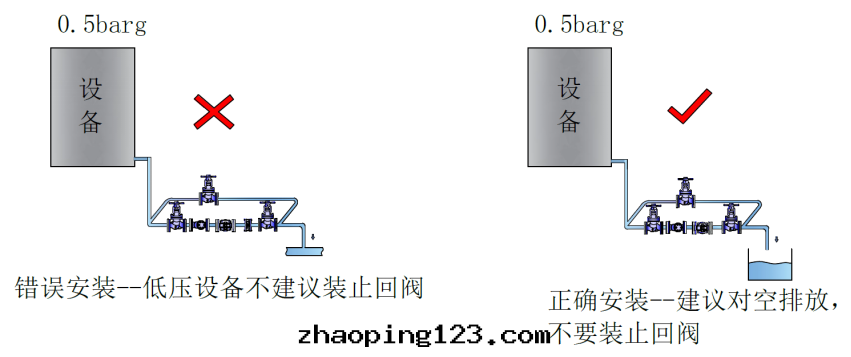

如果在壓差非常小的疏水閥后安裝一个止回閥，止回閥本身也会成为一个阻力點，相當于背壓会稍有增加，这樣会進一步降低疏水閥前后的壓差，降低疏水閥的排量，因此，針对壓差非常小的疏水閥后面是否需要安裝止回閥的問題，需要慎重考慮。这類型的設備，建議不要安裝止回閥，让冷凝水單獨对大气排放，以便順暢疏水，确保物料升温。
