疏水閥在蒸汽加热系統中是最为重要的一环，其作用就是排水、阻汽、排空气。也就是说，我们只有選擇一款合适優秀的疏水閥，才能保證自動快速順暢的排出冷凝水、快速排出冷空气和不凝气體、並阻止蒸汽洩漏；才能提高換热效率、加快物料升温速度、縮短啟機时間；才能达到最佳节能效果、节约成本！那我们本期就来分享各類疏水閥的結構特性和工作原理，重点介紹浮球式疏水閥。
目前疏水閥共分三大類，分别适用于不同的工況：
A、機械式疏水閥（包括：自由浮球式、杠杆浮球式、倒吊桶式等）
B、热動力式疏水閥（包括：圆盤式、脈沖式、孔闆式等）
C、热静力式疏水閥（包括：膜盒式、双金属片式、波紋管式等）
機械式疏水閥工作原理
是利用蒸汽和冷凝水的密度差来工作的，密度是物質的固有特性，因此，機械式疏水閥可以根據冷凝水的流動而精确運行，不受温度變化等外部因素的影響；通过冷凝水液位變化，使浮球升降带動閥瓣開啟或關閉閥嘴，达到阻汽排水的目的；过冷度小，不受工作壓力和温度變化的影響，有水即排，加热設備里不積水，能使設備达到最佳換热效率；抗背壓能力高，是生产工藝加热設備最理想的疏水閥，應用最为廣泛，排量大，节能。

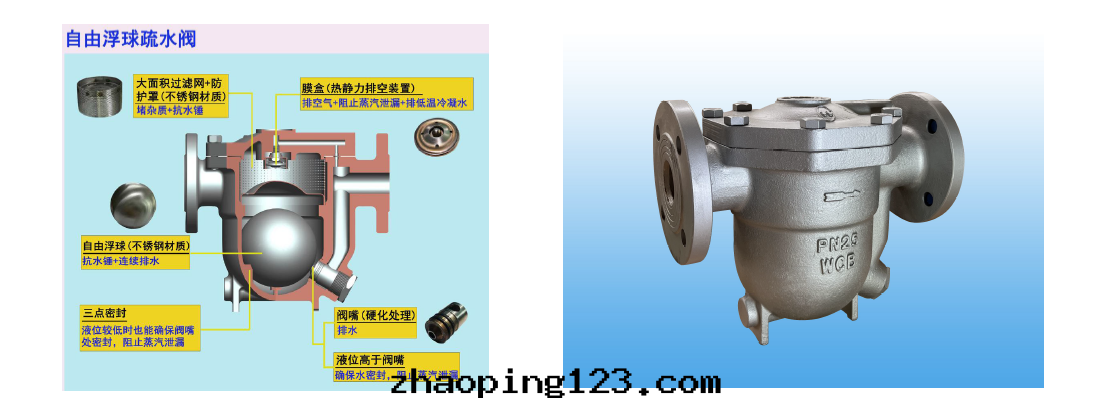

1、自由浮球疏水閥工作原理
1）、啟機时，排出初始的空气和冷凝水：當疏水閥是冷的时候，热静力元件（膜盒）①收縮，閥口②開放，連續排出初始的空气。當冷凝水進入疏水閥，浮球浮起,冷凝水從閥嘴③排出，同时也有部分冷凝水会從閥口②排出。
2）、當所有的初始空气和冷水被排除後，热冷凝水進入並加热热静力元件膜盒①，膜盒受热膨脹，使其在蒸汽到达疏水閥之前關閉閥口②，而流入的热冷凝水仍通过閥嘴③被連續排出。
3）、當在工作中，一旦空气或不凝气體進入或冷凝水倒流入疏水閥，膜盒①将迅速感知其带来的温度下降而收縮，並打開閥口②排出空气和冷凝水。當温度恢複到蒸汽温度时，膜盒将迅速膨脹，關閉閥嘴②。
4）、當沒有冷凝水流入疏水閥时，浮球下降到三点定位範圍內，關閉閥嘴③。當有少許冷凝水时，就可以實現水密封，即閥嘴③始终處于冷凝水液位以下，蒸汽無法通过，达到防止蒸汽洩漏的效果。

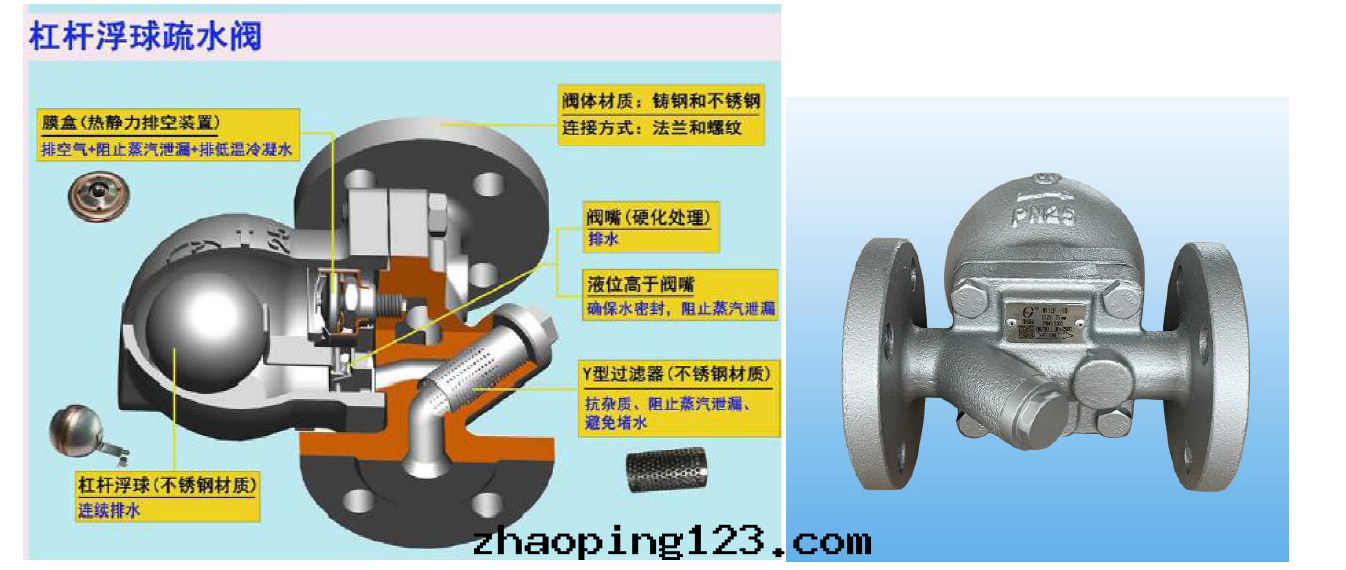

2、杠杆浮球疏水閥工作原理

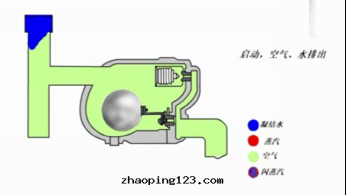

1）、啟機时，排出热静力膜盒排放初始的空气；
2）、當冷凝水進入閥門时，杠杆浮球浮起，閥芯離開閥座，開啟閥門，排除冷凝水；

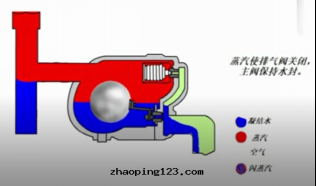

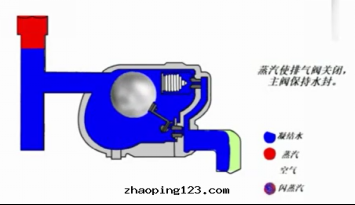

3）、當所有的冷凝水被排出後，蒸汽進入疏水閥，感應到蒸汽温度後，膜盒迅速膨脹，關閉排气孔，阻止蒸汽洩漏；同时，浮球下降，閥門關閉；當有少許冷凝水时，可實現水密封，閥嘴總是低于液位，蒸汽無法通过，达到防止蒸汽洩漏的效果。
從結構原理上可以看出，浮球式疏水閥可以做到：啟機快、升温快、不積水、冷凝水可以回收，最絕大部分加热設備最理想的疏水閥種類。
3、倒吊桶疏水閥內部結構及工作流程：
倒吊桶式疏水閥，其中的倒吊桶連接着杠杆，倒吊桶頂部開了一个小的排气孔。桶落下时，拉動閥芯離開閥座，冷凝水從倒吊桶底部流入，充滿整个閥體內部空間，從上部的出口流出；蒸汽或空气進入时，進入到倒吊桶的底部，冷凝水圍繞着它的外部，蒸汽使它升起，關閉疏水閥出口。
此时倒吊桶頂部的小排气孔，允許微量的蒸汽排放到疏水閥頂部，並從下遊排出。由于孔小及孔上下两側壓差小，所以排除空气的速度比較慢。
當空气和少量的蒸气從排空口排除後，冷凝水開始充滿吊桶內部，吊桶下沉，再次打開閥門排放冷凝水。
雖然倒吊桶式疏水閥的核心作用力也是浮力，跟浮球式相同，但是他们的結構和工作原理則是完全不同的。當管道內的空气和大量低温凝結水進入疏水閥內时，倒吊桶靠自身重量下墜，排水口迅速打開排放；當蒸汽進入时，倒吊桶产生向上的浮力浮起，排水口關閉阻止蒸汽洩漏；當一部分蒸汽從排气孔排出，另一部分蒸汽冷凝，倒吊桶失去浮力再次下沉；如此循环过程中，会有微量的蒸汽会洩漏，不利于节能！
