一、蒸汽管道配送系統應滿足如下要求：
1、确保從鍋爐出来後盡量保證飽和蒸汽的干度；
2、要正确布置
3、要選擇正确的管道口徑；
4、要保温；
5、要合理布置膨脹节；
6、蒸汽配送主管上要有足夠的疏水点；
7、用汽点能得到高品質的干飽和蒸汽；
8、要滿足“高壓輸送、低壓使用”的原則，設置減壓站；
9、要避免水锤；
二、蒸汽管道布管規則：

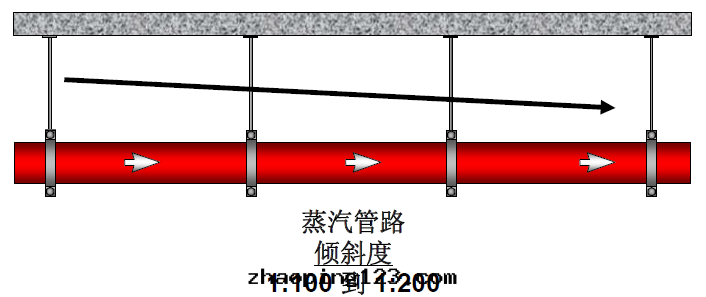

1、從鍋爐出来後的蒸汽管道應略微向下傾斜，在盡可能的情況下，要保證傾斜度1:100~200，該坡度将确保冷凝水在重力和蒸汽流動的作用下流向排放点，當然排放点一定要設置合理的疏水閥。

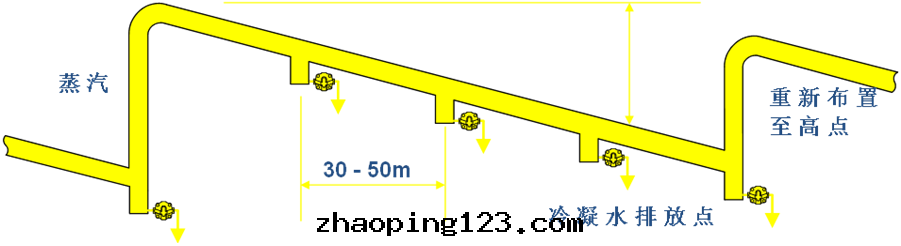

2、长距離管道布置：所有低点和每隔30-50米要安裝一个疏水閥。
3、蒸汽管道向上布置。

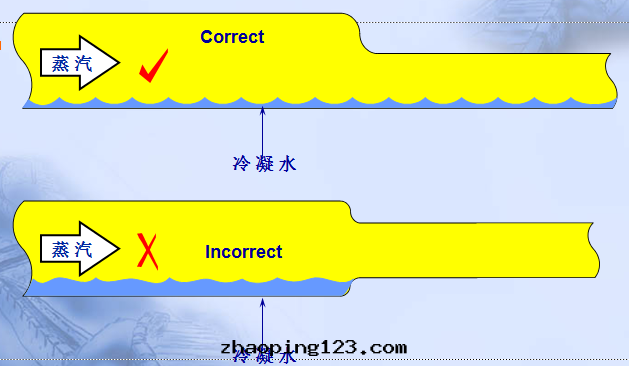

4、應采用偏心變徑，而不應該用同心變徑，会产生水锤。

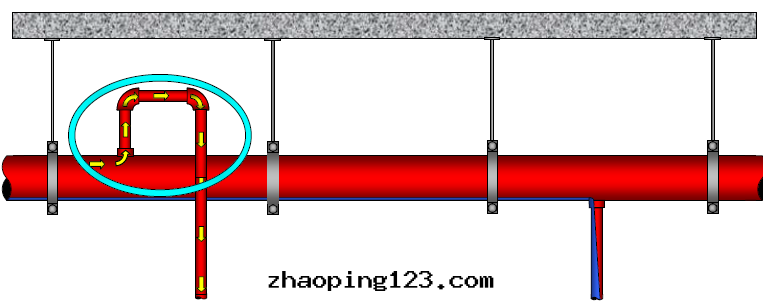

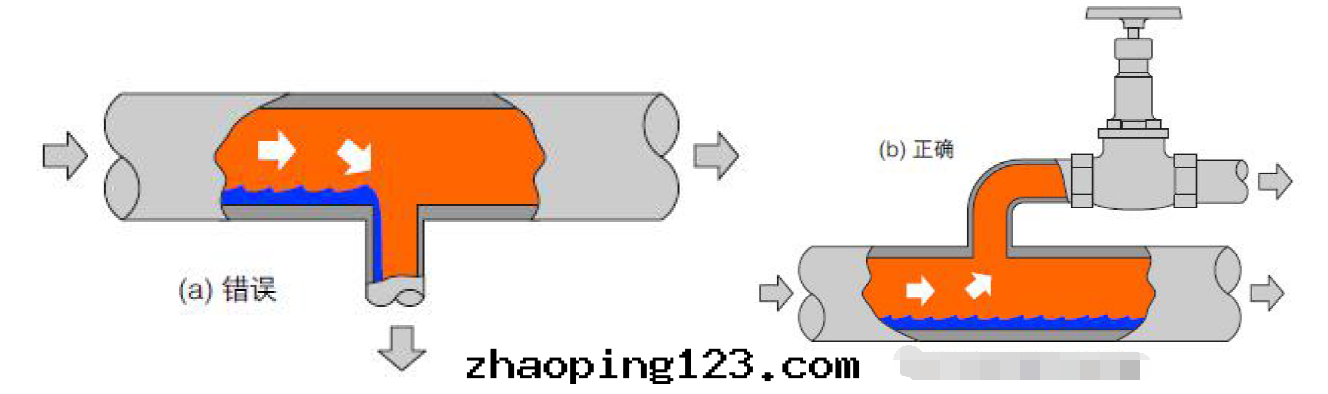

5、從主管道上取汽，應該從主管頂部接分支管，这樣可以得到最干燥的蒸汽；若從底部取汽，冷凝水和雜質全部跟随蒸汽往下遊輸送，影響設備有效運行。
6、垂直安裝的蒸汽管道應該比水平安裝的口徑選大一点，因为垂直管的蒸汽流速会加快。

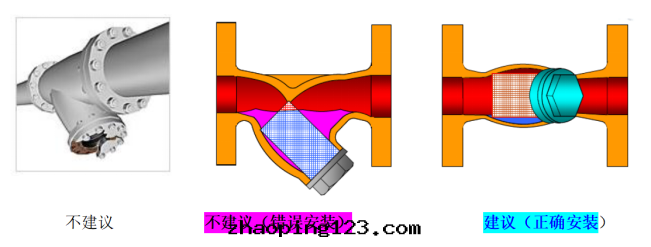

7、过濾器Y型盡量與管道處于同一水平面上，即側裝；Y型若在下部，会造成水锤。
一般来说，在每个疏水閥、流量計、減壓閥、調节閥和關健設備之前要安裝與管道同徑的过濾器。
8、排除空气和不凝性气體，末端要加裝排空閥。
9、 應在任何關鍵的用汽設備前和減壓閥前，應該安裝汽水分離器，以便使用干燥的蒸汽。
三、疏水点設置
A、蒸汽主管沿管长平均間隔30-50 米應該設立疏水点；在管道的低点、拐彎處和末端也要設置疏水点；
B、如果疏水点或管线設計錯誤，冷凝水無法及时排出，就会对閥門管道、彎头、設備等造成嚴重的水锤沖擊和破壞，且降低了後續換热器的換热效率。

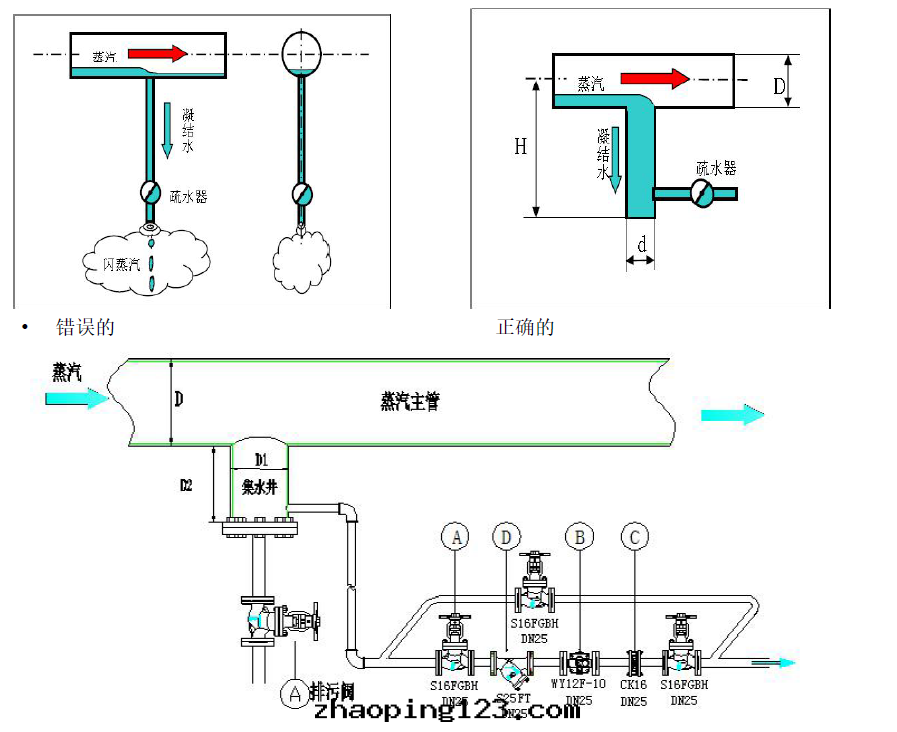

C、主管疏水，需要先在管道上做一个集水井，然後再接小口徑的疏水管道，这樣冷凝水才能順利的陷落到集水井，然後通过疏水閥排出。否則，沒有集水井的話，很多时候冷凝水無法陷落，直接繼續被蒸汽推走，導致後端蒸汽湿度大，产生水锤等問題。
相对于蒸汽主管尺寸，推薦集水槽尺寸如下
| 主管直徑 D | 集水槽直徑 d1 | 集水槽深 d2 |
| ≤ 100 mm | d1 = D | 至少 d2 = 100 mm |
| 125 ~200 mm | d1 =100 mm | 至少 d2 = 150 mm |
| ≥ 250 mm | d1 ≥ D / 2 | 至少 d2 = D |
