1、Kv值是什麼？
Kv值是指控制閥的最大流量系數，这个Kv值随控制閥開度的變化而變化。當控制閥從全關到全開时，其流量系數逐漸增大。因此，控制閥銘牌或说明書提供的流量系數Kv或Cv是控制閥全開时具有的流量系數，即該控制閥的最大流量系數，通常称为控制閥額定流量系數。
控制閥容量以控制閥在全開的流量系數作为其額定流量系數。因此，額定流量系數Kv=50的控制閥表示控制閥全開，控制閥两端壓降为100kpa时，每小时可通过5～40℃的水量是50m3。
小貼士：一般進口产品使用Cv值較多，國內生产的产品大多使用Kv值，两者換算關系，Cv=1.167 Kv
2、Kv值與哪些因素有關
控制閥的工程設計和選型，一定要計算流量系數Kv值。流量系數是表征控制閥容量大小、內部流道形式、控制閥類型等綜合因素对流通能力影響的特征參數，與下列因素有關：
A、流通類型，如蒸汽、液體、其他气體等；
B、控制閥類型，如直通單座控制閥、直通双座減壓閥等；
C、流通工作狀态，如工作壓力、工作温度、流通成分和密度、两端壓降等；
D、流體的流量大小。

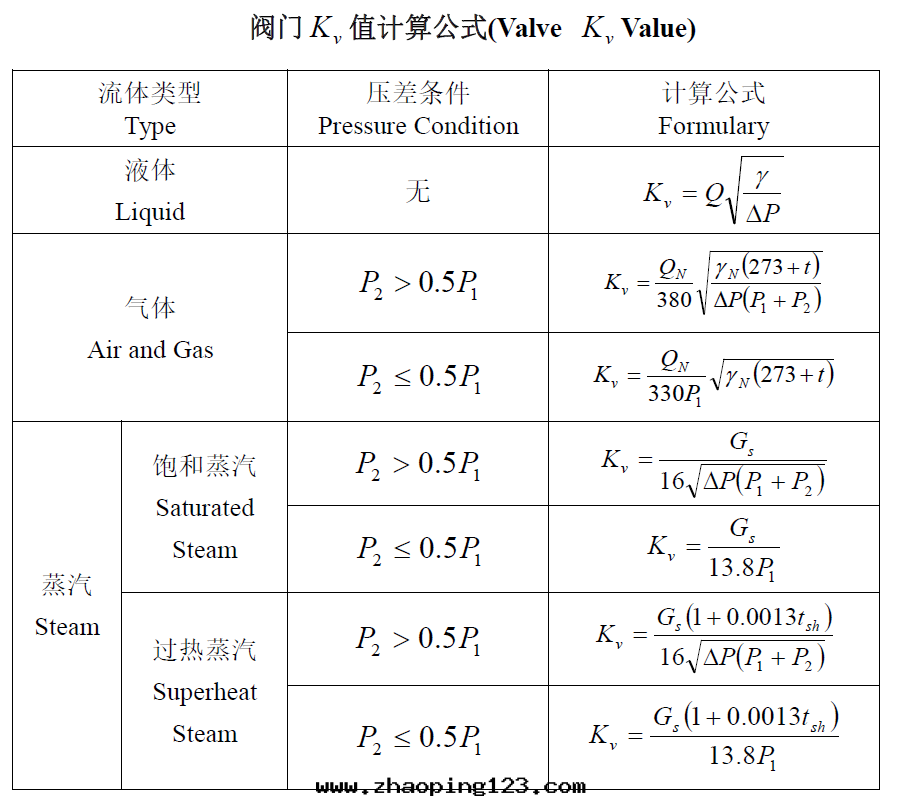

3、Kv值計算公式
以下公式僅适用于牛顿型不可壓縮流體（液體）和可壓縮流體（蒸汽和气體），对于非牛顿型不可壓縮流體及其混合流體則不适用，如泥漿、胶體等。以下是采用平均重度法来計算流量系數的。
表中的工程單位如下：
Q—液體流量(Liquid Flow Rate)，m3/h；
QN—气體流量(Air Flow Rate)，m3(标準)/h，在0℃，760mmHg絕壓条件下的气體流量；
Gs—蒸汽流量(Steam Flow Rate)，kg/h；
γ—液體重度(Specific Gravity of Liquid)，gf/cm3；
—气體重度(Specific Gravity of Air)，kgf/m3；
P1—閥前絕壓(Primary Pressure)，kgf/cm2；
P2—閥後絕壓(Secondary Pressure)，kgf/cm2；
ΔP—閥两端壓差(P1－P2)，kgf/cm2；
t—閥前流體温度(Primary Temperature)，℃；
tsh—蒸汽过热温度(Degree of Superheat Steam)，℃（指相同壓力下，过热蒸汽比飽和蒸汽过热的温度，飽和温度的tsh=0）。
4、验算控制閥閥門最大開度
气動控制閥選型过程中，最主要的任務就是計算Kv值，根據工況參數算出Kv值後，選出一个大于这个數的Kv值，作为控制閥的Kv值，然後就要進行最大開度的验算。
一般来说，大家希望控制閥在最大流量时的開度为80%。在控制閥選型时，盡量保證这个最大開度不大于90%，最小開度不小于10%，因为控制閥口徑过小，造成最大開度接近全開，調节裕度不夠；控制閥口徑过大，則可調比过小，不僅增加投資成本，而且使控制性能變差。最小開度过小时，会造成流體对閥座和閥芯的嚴重沖刷，控制質量下降，也大大縮短控制閥的使用壽命。 因此若验算出開度超出极限，必須重新验證各項技術參數是否準确，要重新選型。
我们的控制閥，全部为等百特性流量特性，可調比R=50 （國內其他廠家一般只有30），所以相对流量q滿足这个公式：
q=Q/Qmax=R(l-1)
其中R:可調比，q=計算出的Kv1/控制閥的Kv值。
由此推出，最大流量时控制閥的開度計算公式如下： l=L/Lmax=[1+(1/logR)*logq]*100%=[1+(1/log50)*logq]*100%=[1+0.588*log(Kv1/Kv)]*100%
5、選型原則：
控制閥選型原則是：
A、我们要選的閥門的Kv值必須大于計算出来的Kv值；
B、同时滿足最大流量时閥門開度小于90%，大于10%，若是蒸汽介質，開度盡量大一些，一般至少大于60%以上。
C、对于液體介質的Kv值選型，盡量選用对應口徑所能做的最大Kv值，因为液體是不可壓縮流體，需要考慮阻塞流、流速、壓力恢複系數、壓差比、臨界壓降等很多因素，为了避免出現因节流導致流量不夠，一般按經验，液體的控制閥口徑與管徑相同，Kv值也選用最大值。所以，在進行液體介質的開度验算时，往往發現液體介質的最大開度在50%左右，甚至更小，但是我们一般還是堅持把液體控制閥的Kv值要選大一些，因为液體的壓损往往非常小，每个客戶給出的數據不一定非常準确，在實際使用过程中，若Kv選小了，会發現流量不夠的問題，又考慮到液體对閥門的沖蝕能力不如蒸汽那麼嚴重，所以原則上液體介質Kv值盡量選大一点。相反，蒸汽介質則一定不能選大了，否則閥門開度很小时，控制閥密封面很快会被沖蝕腐蝕而产生洩漏。所以，客戶若把蒸汽流量的安全系數放得太大，一般我们不能采納这个最大值，最多按照正常流量适當放大30~50%来綜合考慮。
确定選出的Kv值滿足了最大開度要求後，就要看控制閥的選型表了。
6、選型舉例：
問：以上面計算書中第二項为例，蒸汽管道DN50，閥前壓力P1=8barg（对應的絕对壓力为9bara），閥後壓力P2=2barg，流量1t/h，用气動控制閥来控制蒸汽壓力，應該選用多大的气動控制閥？
解：因为P2≤0.5P1，所以要用下面这个公式：
Kv=Q/13.8p1=1*1000/13.8*9=8.05

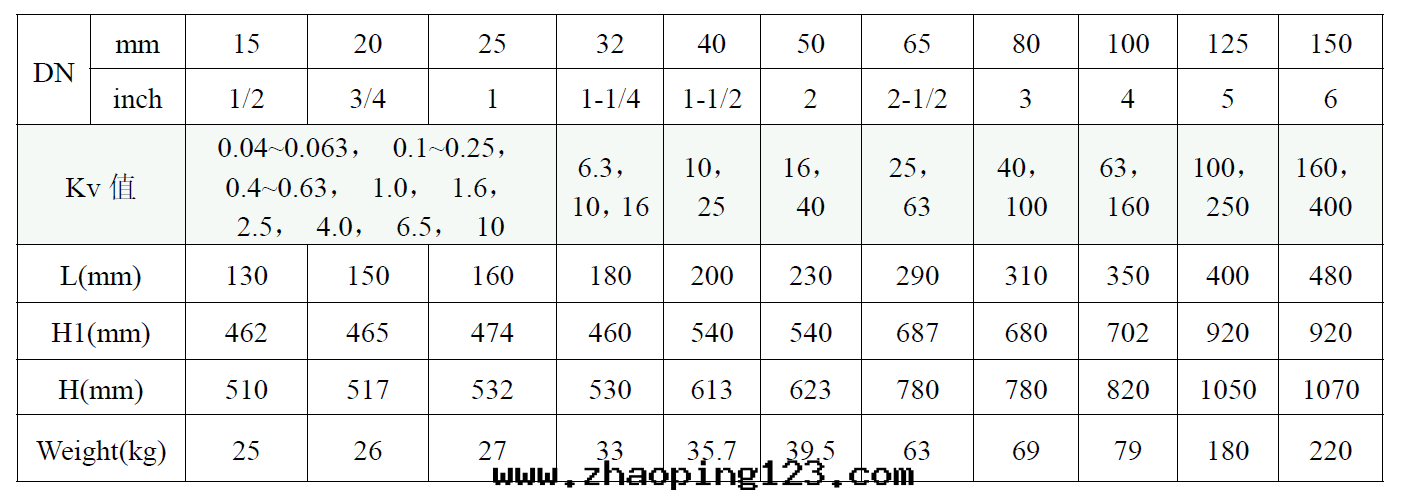

因为管徑是DN50的，一般用戶都希望盡量不要改管，從上面控制閥選型表中查出，DN50的Kv有16和40两種，

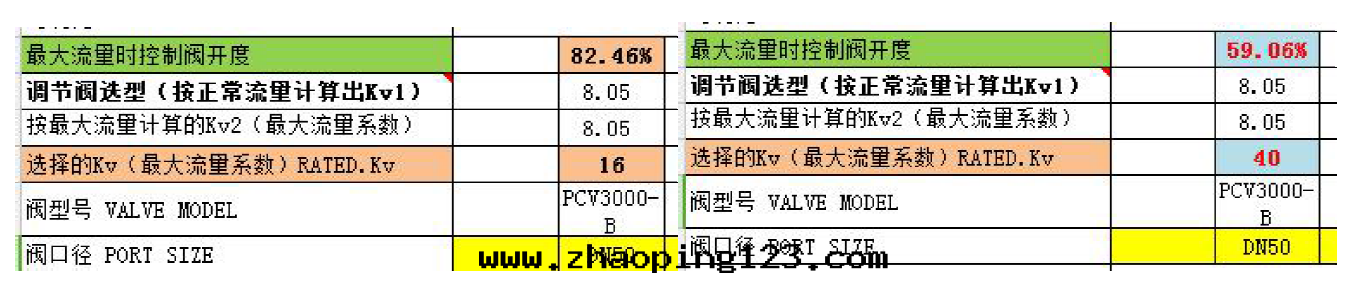

然後在《選擇的Kv值》那一欄，先填上16，自動計算出最大開度为82.46%，小于並接近90%，非常合适；
再填上40,試試，这时自動計算出最大開度變为59.06%，小于65%，並不合适；
相比之下，最後選擇Kv=16，DN50的气動控制閥，这是最合适的。
其他的小問題，如閥門材質（鑄鋼或不鏽鋼）、連接方式（一般都是法兰）、是否需要其他傳感器控制器附件、是否需要防爆等等，按照用戶要求即可。
小貼士：還有一種情況可以考慮，因为我们最终選定了Kv=16，從控制閥選型表中，發現DN32的控制閥也有16的Kv值，这是如果用戶愿意改管，也可以使用DN32的气動控制閥，閥門成本相对較低，但是需要增加改管的成本。
