一、截止閥外漏的原因分析及解決方法如下：
1、填料密封截止閥，多次開關填料被磨耗後即产生外漏
---使用波紋管密封，确保零外漏。
2、使用質量不好的波紋管截止閥，因波紋管材質、制造工藝和設計缺陷造成波紋管易破裂，而導致外漏。
---目前絕大部分廠家使用單层304不鏽鋼的U型波紋管，使用壽命較短。Way′s波紋管截止閥則使用双层或三层316L不鏽鋼材質的Ω型波紋管，壽命长达10000次以上。
3、波紋管組件結構設計缺陷造成外漏。
---目前絕大部分廠家的波紋管與閥杆焊接在一起，當操作人員使用加力杆操作閥門时，一旦用力过度, 波紋管下端跟着閥杆轉動，而上端被中法兰壓緊，波紋管被扭曲變形，瞬間受到很大的徑向扭矩，因为波紋管壁厚又很薄（一般0.2-0.5MM/层），因此相應的剪切應力将会很大，以至超过其抗拉强度而導致波紋管斷裂。有时雖不至于立即破裂，但因为波紋管被扭曲變形，或偏心以後，大大降低了波紋管的疲勞壽命和承受壓力的能力，最终将導致波紋管很快疲勞斷裂，從而外漏。因此優化波紋管組件結構是解決此問題的關鍵。
Way′s波紋管截止閥則将此結構優化設計，将波紋管與閥杆分離，波紋管直接與上蓋和閥瓣在一起，從根本上徹底解決了波紋管易破裂的問題，不可能再出現外漏。-----結構图附後。
4、焊接缺陷造成外漏。
---波紋管與上蓋等焊接處出現气孔，一旦穿孔就洩漏。需要提高波紋管的焊接質量、改善材質。
5、水锤沖擊，導致波紋管破裂。
---裝在管道末端、疏水閥後的一些截止閥，經常因为冷凝水積存或倒流，产生嚴重水锤，而破壞波紋管，因該設法消除水锤。
6、超壓使用，導致波紋管产生裂紋或破裂。
---在最大允許壓力範圍內使用。
7、填料密封的閥門使用在導热油等滲透率非常强的介質上，導致滲漏。
8、有雜質卡在波紋之間，强行壓縮时波紋管變形，大大縮短波紋管壽命。

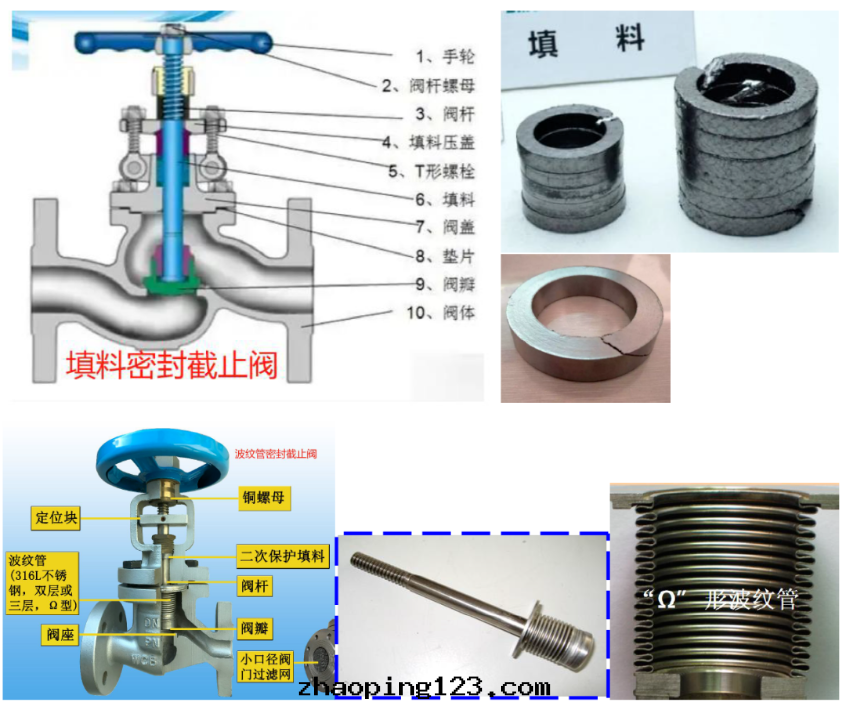

常見的两種閥杆外密封型式，填料密封和波紋管密封，如下图：
二、截止閥外漏的洩漏量計算
因为波紋管截止閥是不存在外漏的，一旦波紋管破裂，則必須立即停止使用並更換，所以我们这里談外漏主要是針对填料密封截止閥，填料被沖蝕磨损後，與閥杆之間的緊配合變松，間隙變大，我们可以把这个間隙理解为一个环形圈，下面舉例来说明洩漏量是怎麼計算的。
若DN100的填料密封截止閥，介質为10barg壓力的蒸汽，若因为填料直徑被磨耗掉1mm，也就是说填料與閥杆的間隙为單邊0.5mm，已知閥杆直徑大约为24mm，填料函磨损後內徑此时为25mm，由此可計算出洩漏量：(式中v为流速，按1m/s考慮，ρ为密度)
Q=A*v*ρ×3600=【3.14×（0.0252-0.0242）/4】×1×5.63584×3600=0.78kg/h
那麼若工廠持續運行，則一年因为这一个DN100的填料截止閥洩漏而损失的蒸汽量为：0.78×24小时×300=5616kg=5.616T，按照目前每吨蒸汽單價300元計算，則每年因此而损失了1685元!
加上前面計算的內漏量，截止閥內外洩漏量=3412+1685=5097元
也就是说因截止閥洩漏造成的能源损耗成本是5097元！
而且，随着密封面或填料的磨损加劇，間隙和洩漏小孔越来越大，小孔也越来越多，蒸汽损耗則随之成倍的增大，甚至是平方級的增大！
更換一台新的波紋管密封截止閥，很快就可以回收成本！！是非常值得的！
所以说，截止閥的明顯外漏和內漏都是堅決要杜絕的，使用波紋管截止閥替代填料密封截止閥，在节能时代，是勢在必行的，也是我们这代人的責任和義務。

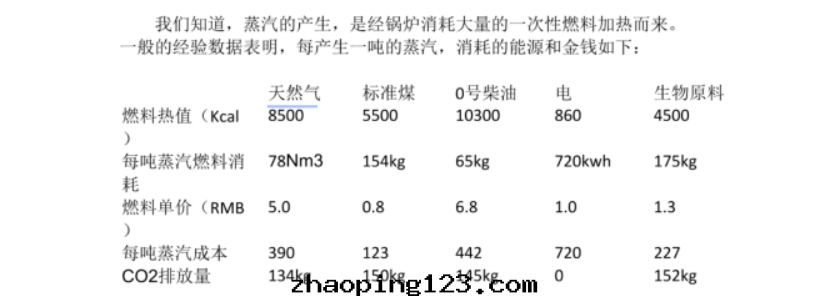

Tips：网络上摘录来的蒸汽生产成本，供參考：

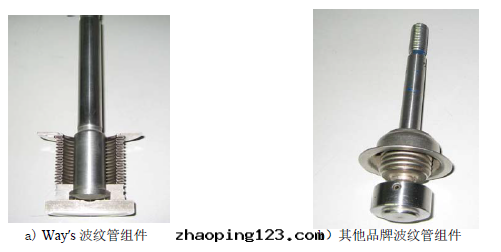

Way′s波紋管截止閥的結構優化設計則有效地解決以上波紋管容易破裂的問題：
