一、冷凝水積存的原因：
1、疏水閥排量選小了，来不及排放，導致冷凝水積存；
2、疏水閥被堵住了；
3、高速流動的蒸汽管道內未能排除冷凝水。
4、有温度控制的應用中，冷凝水被提升至回收管，或是回收至有壓力的系統中。
5、由于公共回收管口徑偏小造成滿溢或是节流及閃蒸蒸汽作用，冷凝水無法進入或無法在回收管道內運動。
6、設備停機後，系統沒有進行排水，導致大量冷凝水積存。
二、冷凝水積存的危害
冷凝水主要積存于疏水閥前的管道和設備底部，但系統停機後，所有管线均有可能積水。
1、若疏水閥排量不夠或部分堵水，導致物料升温缓慢，無法达到工藝要求的温度，影響制品的質量。
2、因積存的冷凝水在盤管外形成一层水膜，阻止蒸汽加热，導致換热效率降低；
若冷凝水積存过多，占據了設備內的越多空間，蒸汽就越是不能進入盤管內進行換热，这樣效率幾乎为零，完全無法進行生产。
| 材質 | 導热系數（W / (m·℃)） |
| 空气 | 0.025 |
| 冷凝水 | 0.4 |
| 污垢 | 0.1-1 |
| 水 | 0.6 |
| 鋼 | 50 |
| 铜 | 400 |
3、高温冷凝水積存于管道和設備底部，導致設備內表面上产生拉應力,使設備底部出現令人擔憂的應力裂縫腐蝕,造成設備的迅速损壞,甚至發生災難性的後果一設備可能爆裂。
4、因冷凝水的高温腐蝕性，導致設備和管道很容易被腐蝕，使用壽命縮短；
5、冷凝水積存，可能产生水锤，從而導致加热器管道穿孔，排水管道也可能穿孔，壽命大大縮短，同时還会因其嚴重的振動。
水锤發生时，高速流動的冷凝水碰撞管道安裝件、閥門或設備，壓力可能为正常壓力的好多倍，使管壁材料承受很大應力；壓力的反複變化，会引起管道和設備的振動和巨大噪音，嚴重时会造成管道、管道附件及設備的损壞，並伴以幾乎爆炸的效果。當壓强过高时，将引起管子的破裂，反之，壓强过低又会導致管子的癟塌，還会损壞閥門和固定件。
三、冷凝水積存的能耗分析（水和空气带来的問題：阻礙热傳遞）
1、冷凝水積存于設備管道內的能耗分析（疏水閥）
1kg的蒸汽完全冷凝後，就会在同樣的温度和壓力下产生1kg的冷凝水，高效的蒸汽系統将会重新利用这些冷凝水，如果不回收再利用这些冷凝水，即不能节约成本，同时也影響环境，整个系統缺乏技術含量。

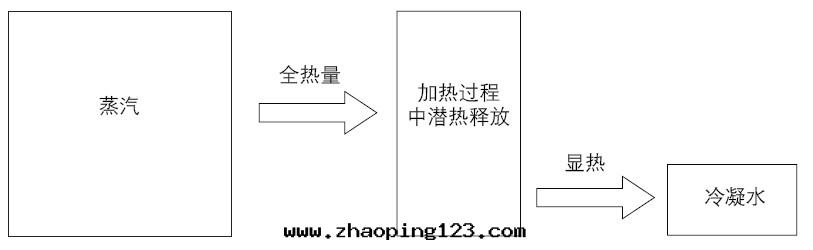

飽和蒸汽用于加热後，釋放出潛热（蒸發焓），这是蒸汽中所蘊含的絕大部分能量。而剩餘在冷凝水中的一部分热量称作顯热（水焓）
舉例：計算4barg壓力时，設備所需的蒸汽量为1000kg/h，也就是说冷凝水排量为1000kg/h，若疏水閥出現堵水，即冷凝水積存，則会损失多少热量？
查下面蒸汽表得知，4 barg的蒸汽对應温度为151.84 ℃，總热量为2748.11kJ/kg，其中能被物料吸收的有效潛热为2107.92 kJ/kg，剩餘冷凝水含有640.19kJ/kg的热量（顯热），若是疏水閥在正常工作，則2107.92 kJ/kg的潛热全部被物料吸收，剩下的冷凝水通过疏水閥及时排放，冷凝水中攜带的热量通过回收系統送到鍋爐水箱再行循环利用。但是如果疏水閥堵水，冷凝水積存在設備管道內，則物料此时僅僅能吸收这部分冷凝水的热量640.19kJ/kg，热效率僅僅为蒸汽加热的30%！ 也就是说如果需要把物料加热到規定的温度，則需要的蒸汽量=1000*2107.92/640.19=3037 kg/h，是正常蒸汽加热的3倍！这樣才能滿足工藝要求。
總結：因为冷凝水積存，導致額外损失的蒸汽=3037-1000=2037kg/h。因此選擇一款設計合理、能夠及时連續排放冷凝水的高品質自由浮球疏水閥非常重要，推薦使用way’s維遠品牌的自由浮球疏水閥。
| 絕对壓力 | 温度 | 比容 | 密度 | 比焓 |
| Pressure | Temp | Specific Volume | Density | Specific Enthalpy |
| MPa | ℃ | m3·kg-1 | kg·m-3 | kJ·kg-1 |
| p | t | v’ | v” | p,, | hf | hg | hfg |
| 0.1 | 99.606 | 0.00104315 | 1.69402 | 0.590311 | 417.44 | 2674.95 | 2257.51 |
| 0.3 | 133.53 | 0.00107318 | 0.605785 | 1.65075 | 561.46 | 2724.89 | 2163.44 |
| 0.35 | 138.86 | 0.00107858 | 0.524196 | 1.90768 | 584.31 | 2731.97 | 2147.65 |
| 0.4 | 143.61 | 0.00108356 | 0.462392 | 2.16287 | 604.72 | 2738.06 | 2133.33 |
| 0.45 | 147.91 | 0.00108820 | 0.413900 | 2.41604 | 623.22 | 2743.39 | 2120.16 |
| 0.5 | 151.84 | 0.00109256 | 0.374804 | 2.66806 | 640.19 | 2748.11 | 2107.92 |
| 0.6 | 158.83 | 0.00110061 | 0.315575 | 3.16882 | 670.50 | 2756.14 | 2085.64 |
| 0.70 | 164.95 | 0.00110797 | 0.272764 | 3.66617 | 697.14 | 2762.75 | 2065.61 |
| 0.80 | 170.41 | 0.00111479 | 0.240328 | 4.16099 | 721.02 | 2768.30 | 2047.28 |
| 0.90 | 175.36 | 0.00112118 | 0.214874 | 4.65390 | 742.72 | 2773.04 | 2030.31 |
| 1.00 | 179.89 | 0.00112723 | 0.194349 | 5.14539 | 762.68 | 2777.12 | 2014.44 |
| 1.10 | 184.07 | 0.00113299 | 0.177436 | 5.63584 | 781.20 | 2780.67 | 1999.47 |
| 1.20 | 187.96 | 0.00113850 | 0.163250 | 6.12558 | 798.50 | 2783.77 | 1985.27 |
2、 冷凝水積存于主蒸汽管中的能耗分析
如果主蒸汽管中夾带有冷凝水，这会随着蒸汽進入到設備加热管內。
如考慮一个汽水換热器蒸汽側空气膜、冷凝水膜、污垢层为0.2 mm厚，在水側水膜和污垢层分别为0.05mm和0.1 mm。換热面鋼闆的厚度为6 mm。
首先，若蒸汽中含水10%，則热效率就只有90%了，若分離掉这水分，效率就可提高10%。
另外水膜附着在換热表面後，還会阻止蒸汽傳热，其热阻計算如下：
热阻R=厚度/導热系數=x/k，所以
空气膜的热阻R1=空气膜厚度/空气的導热系數=0.0002/0.025=0.008
冷凝水膜的热阻R2=冷凝水膜厚度/冷凝水的導热系數=0.0002/0.4=0.0005
蒸汽側污垢层的热阻R3=蒸汽側污垢层厚度/污垢的導热系數= 0.0002/0.5=0.0004
鋼管的热阻R4=鋼管厚度/鋼管的導热系數=0.006/50=0.00012
水側水膜的热阻R5=水側水膜厚度/水膜的導热系數=0.00005/0.6=0.00008，
水側污垢层的热阻R6=水側污垢层厚度/污垢的導热系數=0.0001/0.5=0.0002
計算總傳热系數的值U1
U1=1/（R1+R2+R3+R4+R5+R6）=1/(0.008+0.0005+0.0004+0.00012+0.00008+0.0002)=108W/(m2·℃)
3. 排除供給蒸汽中的冷凝水和空气

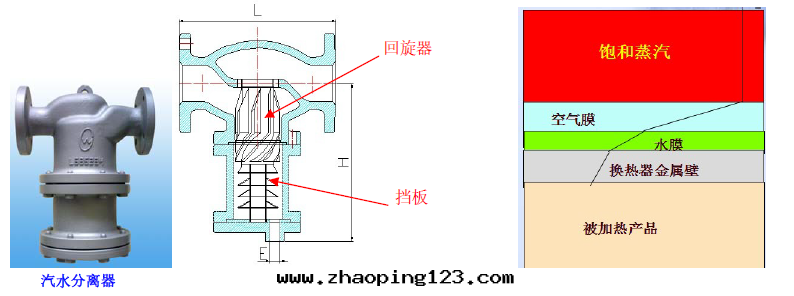

对于同一个換热器，現在考慮使用汽水分離器将空气和冷凝水排除。
計算 U2=1/（R3+R4+R5+R6）=1/(0.0004+0.00012+0.00008+0.0002)=1250W/(m2·℃)
根據U2 可以看出，在安裝了汽水分離器将蒸汽中的空气和冷凝水排除後傳導系數比原始的增加了11倍多。反过来若不使用汽水分離器，則效率降低[(1250-108)/1250]*100%=91%
4. 消除蒸汽和水側的污垢层
現在考慮在蒸汽側安裝过濾器，減少蒸汽側的污垢层，並降低蒸汽壓力減少水側的結垢，僅僅剩下鋼管和水側水膜。
計算 U3=1/（R4+R5）=1/(0.00012+0.00008)= 5000W/(m2·℃)
通过消除污垢层，傳热系數又增加了4倍。
四、解決方法
1、为了避免冷凝水造成危害，达到最佳节能狀态，保證換热器高效工作，尤其为了防止設備的损壞和事故發生，在設備運行的任何时刻，都應當立即排出所有的冷凝水，建議使用設計合理、能夠及时連續排放冷凝水的高品質浮球式疏水閥。
2、对于蒸汽主管應每隔30~50m設一个疏水点，並配以尺寸合适的集水槽。所有上升管的底部都必須疏水。
3、主管线安裝高效的汽水分離器。（如上图）
4、每次停機後必須人工排放冷凝水。
5、正确設計和安裝管道和閥門，这是至關重要的，将有助于系統在使用壽命內安全運行，並發揮出最佳的热力性能。
