为什麼蒸汽壓力越高，反而其热焓值越低？

一、    首先，了解幾个概念

h_f = 液體焓 (顯热)(kJ/kg)，也就是我们平常说的h′---我们不能利用的热量；

h_g = 飽和蒸汽的總焓 (總热量)(kJ/kg)，也就是我们平常说的h″；

h_fg = 蒸發焓 (潛热)(kJ/kg)-我们可以利用的热量，也就是我们平常说的h″-h′。

h_fg = h_g - h_f= h″- h′

这幾个參數非常重要，以後各種热能工程的計算，閥門管道和設備選型，都需要查蒸汽表（蒸汽的物理性質）中的这个數據。

二、我们知道，飽和蒸汽每一个狀态点的的热力學特性參數是固定的，这也就是我们为什麼要使用飽和蒸汽的原因。对上面幾个概念的理解：

1、h_f = 液體焓 (顯热)：水在液态下，把它的温度從0℃提高到可以汽化的温度，这个階段吸收的热量称为水的液體焓或顯热。

我们把0℃的水的焓定義为零，于是其它狀态的焓就可以根據其參考狀态得出。

在大气壓下(0 bar g)，水在100℃时沸騰，把1kg水從0℃加热到100℃需要吸收419 kJ热量。由此可以推導出水的比热容Cp是4.19 kJ/(kg·℃)。

2、蒸發焓或潛热(hfg)，也可称之为潛热：

这指的是在沸騰温度下水變成蒸汽所需要吸收的热量，期間，水和蒸汽的混合物温度不上升，所有的能量都用来把水由液态變为气态，即飽和蒸汽。

正如從冰到水的相變过程，蒸發的过程也是可逆的。當蒸汽遇到較低温度的表面时，蒸汽冷凝会放出同樣多的热量。當蒸汽作为加热用途时，通常就是利用这部分热量，也就是從蒸汽冷凝成凝結水所釋放的热量。

3、h_g = 飽和蒸汽的總焓 (總热量)

这是指飽和蒸汽的總能量，它是水的焓值和蒸發焓的總和。

三、 壓力與焓值的關系

1、在大气壓力下水的飽和温度是100℃，但是，如果壓力下降，比如说在西藏，則飽和温度会降低，其液體焓就低，水在80℃左右就可以燒開了；如果壓力上升，将会吸收更多的热量，飽和温度也将上升，但是並不發生相變。因此，增加壓力有效增加了水的焓值和飽和温度。

2、随着蒸汽壓力升高，蒸汽的密度同樣也增大。由于比容是密度的倒數，則比容随着壓力升高而降低。

低壓下比容随壓力變化非常大，而壓力較高时比容變化比較小，所以壓力越高时，飽和蒸汽的總热量h_g肯定要增加，但其增加的比例就越少。從附表二中可看出，壓力越高时，水的焓值h_f增加得相对較多，而这部分热量是不能使用的，因此可以使用的實際蒸發焓h_fg就相对要比低壓时少。

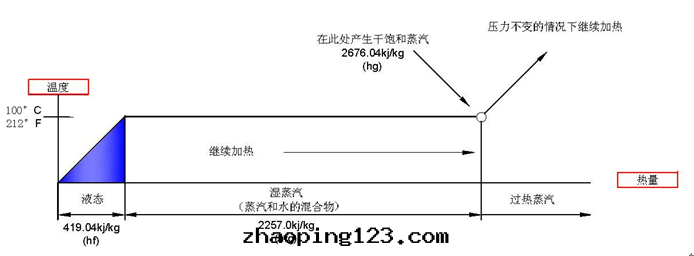

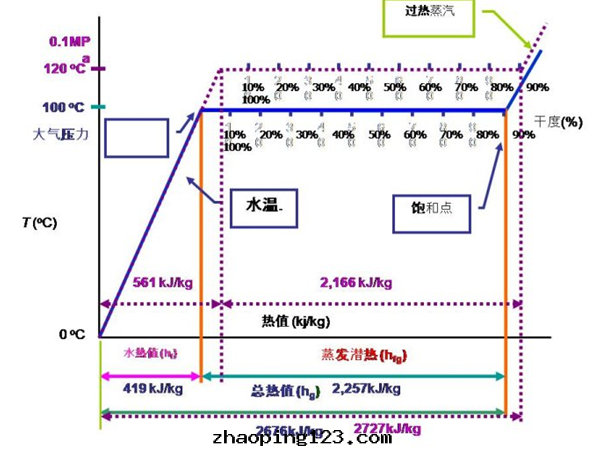

3、这從下面2个图中也可以看出，當壓力越高时，飽和水由液态汽化为气态的蒸發过程（图中的水平线）是縮短的，这一段也就是我们说的蒸發焓h_fg，（即热焓值）。

四、總結：一般使用蒸汽的原則为：高壓輸送，低壓使用。

1、蒸汽的壓力增加,比容会減少,密度会增加。所以蒸汽輸送的原則是高壓輸送，而此时管徑会比較小。

2、因为壓力越低，飽和蒸汽的热焓值越高，而且所有管道及換热設備等的制造成本也相对低很多，因此使用蒸汽时，在保證工藝要求的前提下，盡量使用較为低壓的蒸汽。

附图一：

附图二：

附表三：
