冷凝水回收方式依賴于冷凝水收集區域和回收區域的壓力差，當工況为正壓差时，依靠疏水閥前端壓力的驅動就可以很容易把冷凝水直接回收到集水罐，無需其他特殊設備；當工況为負壓差时，則需要使用動力泵来輸送冷凝水。因此，選用什麼方式回收冷凝水，首先得準确計算疏水閥後的背壓。
1、 疏水閥後的背壓
冷凝水管每爬升1米产生0.1bar背壓，每水平方向流動10米产生0.1bar背壓，再加上管道的壓力损失，再加上终端集水槽內的壓力，若集水槽为開放式，則壓力=0，若集水槽为封閉式，則看實際壓力表的壓力。
若冷凝水是回收到閃蒸罐，則读取閃蒸罐上壓力表的壓力即可。
還要注意一点，冷凝水管道若選型过小，則壓损較大，背壓就越高。
2、 疏水閥排水管道布局
A、從設備到疏水閥这一段，管內为冷凝水；疏水閥後排水管和公共回收管，則是汽水混合介質，即冷凝水+閃蒸汽。
因为設備內的壓力和疏水閥內的壓力相同，冷凝水不会閃蒸成蒸汽。冷凝水是在重力作用下沿管道流到疏水閥的，所以設備冷凝水出口到疏水閥之間，一定要有一定高度，产生重力壓差（静水壓），即我们常说的水头，这樣冷凝水才能從設備排出来。
B、大多數时候疏水閥後冷凝水管道都有提升，但是當設備壓力比較低，或者是設備壓力本来不低，但是設備前有气動控制閥，當温度达到設定温度时，控制閥会關閉，这是設備內幾乎沒有壓力或壓力非常低，所以这些工況則盡量避免後面管道提升，且最好增加前端的設備與疏水閥的高度差。
C、疏水閥後冷凝水提升管道，要接到回收主管的上部而不是底部，若接在底部，可能会出現大量冷凝水回流，产生水锤破壞疏水閥。

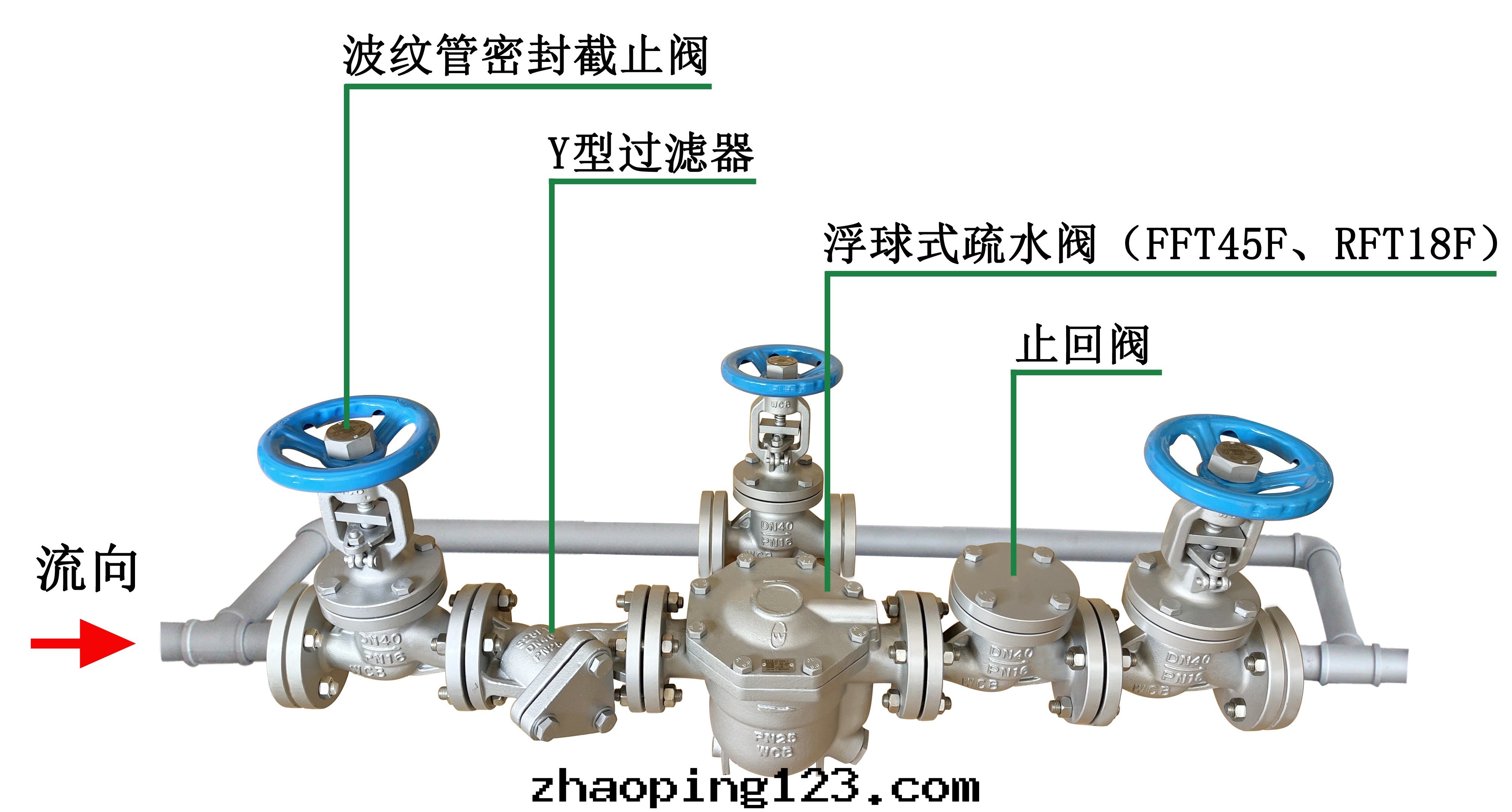

3、疏水閥布管建議
A、 疏水閥前排水管盡量縮短，一般建議在1米以內，不要超过2米；否則容易产生“蒸汽綁”問題；

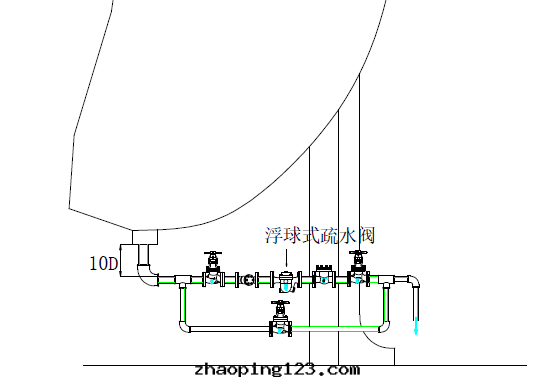

B、 用汽設備冷凝水出口與疏水閥之間的垂直高度一般为10倍管徑，10D。
C、 裝疏水閥的那一段管道尾部不能往上翹，盡量水平或尾部稍微下壓一点点。因为尾部上翹会導致疏水閥洩漏。
4、用泵回收冷凝水
當冷凝水輸送距離較遠，背壓較高时，傳統的方法是先将水收集到一个儲水罐，再用電動離心泵增加壓力，将水打到鍋爐房去。但是電泵最大的問題是“汽蝕”和噪音。
離心泵在高速旋轉时，会在葉轮的中心區形成一个低壓區，把水吸入泵內，同时也有部分高温冷凝水因为壓降产生部分閃蒸汽，附着在高速旋轉的葉轮上形成蒸汽气泡，随着葉轮旋轉，气泡瞬間破裂，这就是我们常说的汽蝕空化，嚴重损傷葉片和其他內部件，造成泵故障。

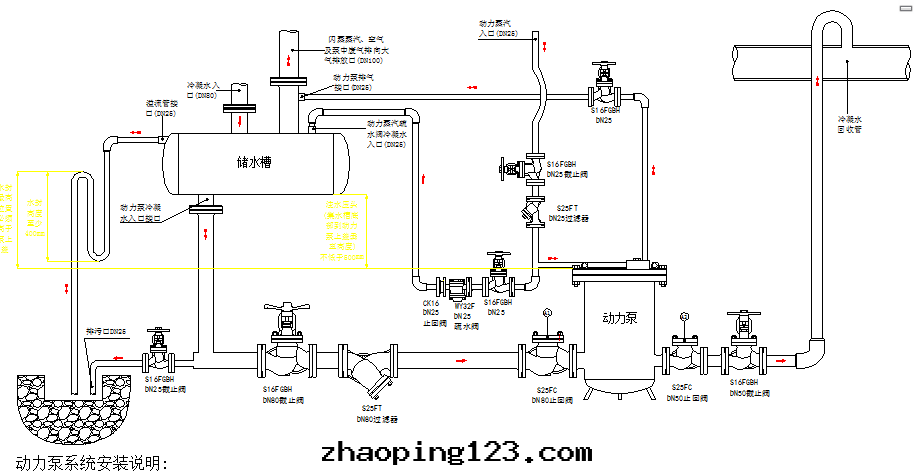

因此，建議選用機械式動力泵。
動力機械泵是引入外来動力源（蒸汽或空气），不存在汽蝕問題，也無需用電，所以对一些有防
爆要求的廠區，或沒有電源的區域非常合适。
5、冷凝水回收管道選型計算
冷凝水回收管管徑，是根據相關壓力、冷凝水流量等參數計算出来的。一般設備廠商已經設計好了疏水閥前的管徑，疏水閥也選用與管道同口徑或稍小口徑的，这里舉例说明疏水閥後公共回收管口徑的計算。
舉例：某台或幾台設備的蒸汽壓力都是6barg，冷凝水排量合計为5t/h，安裝了浮球式疏水閥，冷凝水背壓为0.5barg，要求計算冷凝水公共回收管應該選多大？
解：首先，我们要知道，疏水閥後回收管內为與蒸汽同温同壓的高温飽和水，還有一部分閃蒸汽，是两相流，是汽水混合介質，所以計算管道时，先要考慮冷凝水和閃蒸汽的質量流量比例和體積流量比例，再考慮流速的因素。
A、 确定水和汽的質量流量
當高温冷凝水突然從6barg降到0.5barg时，從《1.3 閃蒸汽》章节中查表得知，有10.33%的冷凝水会變成閃蒸汽，即閃蒸汽質量流量=5000*10.33%=516.5kg/h，剩下的液态冷凝水質量流量=5000-516.5=4483.5kg/h
B、 确定水和汽的體積流量
查蒸汽表得知，0.5barg壓力时飽和水的比容=0.00105253 m3/kg，其倒數就是水的密度=950kg/m3，
0.5barg壓力时蒸汽的密度为0.84717 kg/m3
由此算出水的體積=4483.5/950=4.72 m3/h
閃蒸汽的體積=516.5/0.84717=609.68 m3/h
蒸汽的體積是水的體積的609.68/4.72=129倍，即蒸汽在管道內占的空間比水占得空間要大得多，在这个管道里，水的體積幾乎可以忽略掉，所以接下来計算管徑时，應該按照蒸汽管道来考慮，應該按蒸汽流速来計算。
C、 确定冷凝水管徑
因为是湿蒸汽，流速只能按15-20m/s来考慮，这里以20m/s計算。

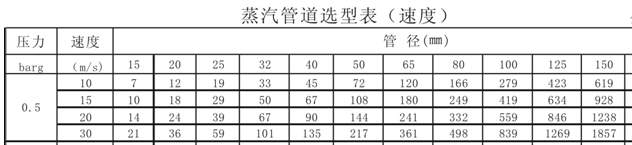

查《8.2 蒸汽管道選型表》得知，0.5barg壓力，流速20m/s，閃蒸汽流量516.5kg/h时，應該選用DN100的管道。從下图可看出，DN100的最大流量为559kg/h，所以選用DN100是合适的。
