蒸汽直接噴射加热應用最廣泛的是鍋爐給水箱加热。之所以選擇这種方式主要是它簡單，不需要換热面或蒸汽疏水閥，而且不用考慮冷凝水回收系統。但是直接噴射蒸汽的方式，让物料的質量增加了，即冷凝水全部與物料混在一起了，而間接加热卻不会，冷凝水可以通过疏水閥排出。
蒸汽耗量計算：Ms=3600*Q/【hg-cp*T】
ms = 平均蒸汽流量 (kg /h)；
Q = 平均換热功率 (kJ /s，也就是kw)；
hg = 蒸汽總焓(kJ /kg)；---一定要取控制閥前端的壓力
T = 水的最终加热温度 (℃)；
cp = 水的比热 (kJ / (kg·℃)—取4.19。
其中Q=CpMΔT/t(秒)
舉例说明：

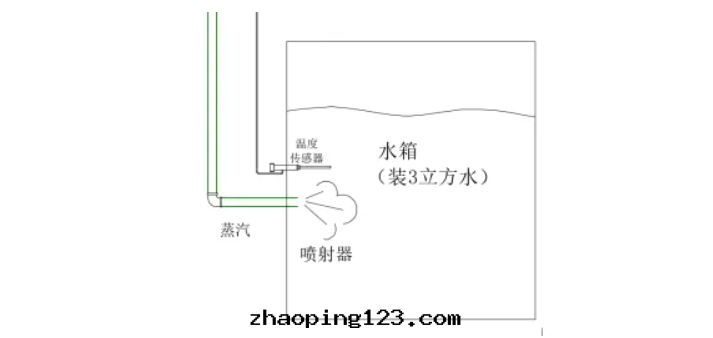

一个水箱，采用5barg蒸汽噴射直接加热，3吨水，要求15分鐘內從10℃加热到60℃，計算蒸汽量。
解：查蒸汽表，得知5barg蒸汽的總焓hg =2756.14 kJ /kg
Q= CpMΔT/t(秒)=4.19*3000*（60-10）/（3600*15/60）=698KW
Ms=Q/【hg- Cp*T】=3600*698/(2756.14-4.19*60)=1003kg/h
另外，因为蒸汽直接噴射進水箱，因此水箱里面的水位也增加了，因此我们還要用同樣的方法来計算，加热这部分增加的水和水箱箱體本身所需要的蒸汽耗量，这部分很少的，大约小于100Kg/h,这里忽略，因此總的蒸汽耗量Q=Q1+Q2=1003+100=1100kg/h
備注：加热过程中，應該還要考慮加热水箱需要的蒸汽，還有水箱的散热，但是这个量一般很小，所以實際計算时，可以忽略，在管道和閥門選型时，适當放一点安全系數即可。
然後據此排量来設計蒸汽管道直徑和相應气動控制閥的型号和Kv值。
