一、傳热的三種形式
1、傳热，也称热傳遞，是物理學上的一个物理現象，是热能從高温向低温部分轉移的过程，只要一个介質內或者两个介質之間存在温度梯度，傳热就会發生。傳热有三種方式：热傳導、热对流、热輻射。
計算热傳導的速率方程就是大家熟悉的傅立葉定律：
qx（W/m^2)是與傳輸方向相垂直的單位面積上的热流速率。它與在該方向上的温度梯度成正比，其中的比例系數 k 就是介質的热導率，是物質最基本的物理性質之一。
2、热对流
对流是指由于流體的宏觀運動而引起的流體各部分之間發生相对位移，不同的温度下的換热表面和流體之間的热量傳遞过程。
对流可分为强迫对流和自然对流。强迫对流，是由于外界作用推動下产生的流體循环流動，攪拌器。自然对流是由于温度不同密度梯度變化，重力作用引起低温高密度流體自上而下流動，高温密度流體自下而上流動，如蒸發和冷凝。
对流热流密度計算公式，又称牛顿冷卻公式：
其中q''是热流密度（W/m^2)，Ts是固體壁面温度，
是壁面接觸流體的温度。
h为对流換热系數 [ W/m^2*K ]。
h與邊界层中的条件有關，邊界层又取決于表面的幾何形狀、流體的運動特性及流體的衆多热力學性質和輸運性質。
1）牛顿冷卻定律：
式中：Q’,Q──对流給热速率，W； α’,α──对流給热系數，W/(m2.℃)； Tw tw──壁温，℃； T,t──流體主體温度，℃； A──对流給热面積，m2。 不同的温度下的換热表面和流體之間的热量傳遞称为对流。其機理實際上是一種分子擴散和規模運動組合。
在表面附近流體流速低，擴散 （分子随機運動）占主導。但離開表面，分子規模運動的影響增加。对流傳热有强制对流和自然对流两種方式。强制对流出現在流體的流動由外部力量驅動，如泵或攪拌器。相反自然对流是由于流體中温度的變化導致密度的不同而产生的浮力引起。
由于物體的相變，如蒸發或冷凝而引起的热量傳遞也歸为对流傳热模式。
3、热輻射
热輻射，是一種物體用電磁輻射的形式把热能向外散發的傳热方式。它不依賴任何外界条件而進行，是在真空中最为有效的傳热方式。
不管物質處在何種狀态（固态、气态、液态或者玻璃态），只要物質有温度（所有物質都有温度），就会以電磁波（也就是，光子）的形式向外輻射能量。这種能量的發射是由于組成物質的原子或分子中電子排列位置的改變所造成的。
實際傳热过程一般都不是單一的傳热方式，如煮開水过程中，火焰对爐壁的傳热，就是輻射、对流和傳導的綜合，而不同的傳热方式則遵循不同的傳热規律。为了分析方便，人们在傳热研究中把三種傳热方式分解開来，然後再加以綜合。
二、總的傳热系數 (U)
傳热系數單位是[W/m² K]。
總的傳热系數一般要考慮被換热面隔開了的两種流體之間的導热和对流，還需要考慮換热过程的結垢程度，在換热表面水膜和污垢的積聚将大大降低傳热效果。
各个傳热系數的大小取決于換热过程的特点、流體的物理性質、流率和換热表面的物理布置等因素。
三、蒸汽是如何加热的？
1、通过冷凝傳热：蒸汽中的潛热在冷凝时釋放出来，通过換热器傳遞到被加热的产品。
2、通过对流傳热（热水或热油）
热水或热油等热媒介質是通过对流傳热的，沒有相變，热煤通过降低自身温度，以强制对流的方式傳遞热量給被加热的产品。
四、傳热的热阻

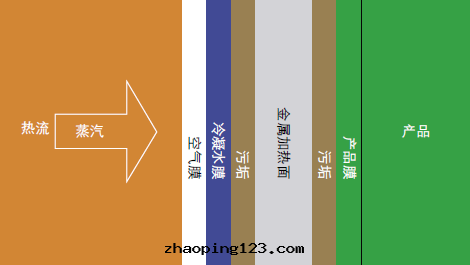

在傳热过程中金属牆不是唯一的热阻。在蒸汽側可能有一层空气膜、冷凝水膜和污垢层。在产品側可能有粘在換热面上的产品层或污垢层以及遲滞不流動的产品层。
所以对产品進行攪動，或經常清洗設備，提高鍋爐水質，分離出蒸汽中的水分，都可以提高傳热率。
小總結：冷凝水膜的热阻是不鏽鋼換热面的100~150倍，是铜的500~600倍。
空气的傳热热阻是鋼的1500~3000倍，是铜的8000~16000倍，这表示0.025 mm厚的空气层相當于400 mm厚铜壁产生的热阻。

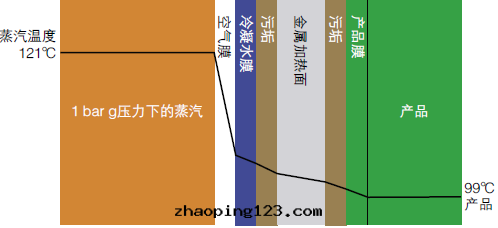

热阻越大，温度梯度越大，这表示为了达到同樣的产品温度，需要更高的蒸汽壓力。如下图：
在制程和空間加热應用中，所有的蒸汽加热設備換热器表面，空气膜和冷凝水膜是普遍存在的，为了得到最佳的产品質量，为了节能，則及时排除冷凝水和空气，是非常有效的辦法，可以大大热高热效率。
