一、理想可調比
調节閥前後壓差保持不變时的可調比，称为理想可調比，其計算公式为R=Qmax/Qmin=Kvmax/Kvmin。可以看出，理想可調比等于Kvmax(最大流量系數)與Kvmin(最小流量系數)之比。它反映了調节閥調节能力的大小。如果單從自控角度考慮，希望可調比越大越好，但由于受到調节閥閥瓣結構設計和加工工藝的限制，Kvmin不能太小，一般國內設計取R=30或R=50，維遠的控制閥均为R=50。
二、流量特性
控制閥流量特性是流體通过控制閥的相对流量和相对行程（位移）之間的函數關系。
用數學的方式表示q=Q/Qmax=f(L/Lmax)=f（l），式中Q是行程在L时的流量，Qmax是閥門的最大流量； L是某開度时的行程，Lmax是最大流量时的行程；因此，Q/Qmax表示相对流量，無量綱，即調节閥在某一開度时流量Q與全開流量Qmax之比; L/Lmax为相对行程（位移），無量綱，即調节閥在某一開度时閥芯位移L與全開位移Lmax之比。
根據控制閥两端的壓降，控制閥流量特性分为固有流量特性和工作流量特性。固有流量特性是控制閥两端壓降恒定时的流量特性，亦称为理想流量特性。工作流量特性是在工作狀況下(壓降變化)控制閥的流量特性。控制閥出廠所提供的流量特性指固有流量特性。
控制閥的結構特性是閥芯的位移與流體通过的截面積之間的關系，它不考慮閥两端的壓降，因此，只與閥芯的形狀、大小等幾何因子有關。但在實際工況中，由于多種因素的影響，通过閥門的流量可能随壓降而變化。为了便于分析，設定閥門的壓降不變，然後再引申到真實情況進行分析，前者称为閥門固有流量特性，後者称为閥門工作流量特性。

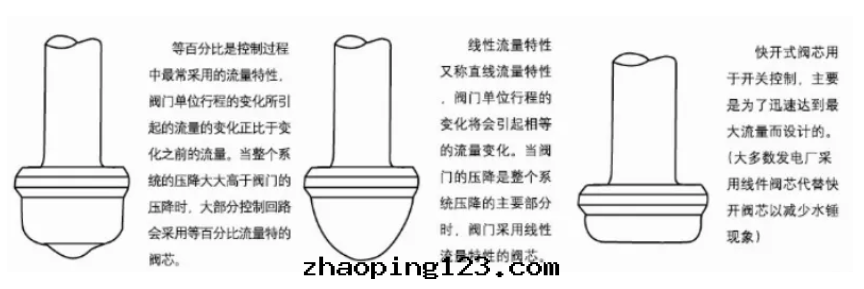

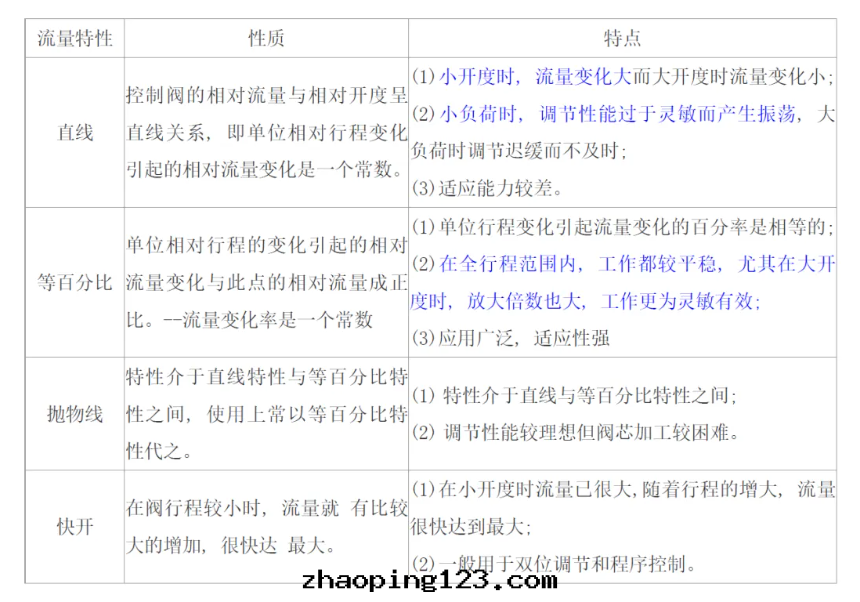

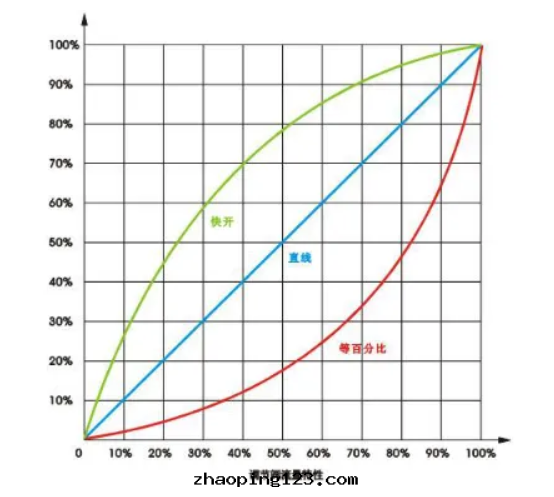

固有流量特性是控制閥制造廠商在控制閥出廠时檢查的特性，有线性、等百分比（对數）、抛物线、双曲线、快開、平方根等不同類型。常用的固有流量特性有线性、等百分比、快開等幾種。
1、线性流量特性：控制閥在不同的行程，如果行程變化量相同，則流量的相对變化量不同。
线性流量特性的控制閥在小開度时，流量小，但流量相对變化量大，靈敏度很高，行程稍有變化就会引起流量的較大變化，因此，在小開度时容易發生振蕩。在大開度时，流量大，但流量相对變化量小，靈敏度很低，行程要有較大變化才能夠使流量有所變化，因此，在大開度时控制呆滞，調节不及时，容易超調，使調节过程變慢。
2、等百分比流量特性：也称为对數流量特性，因为控制閥相对流量的对數與相对行程成正比。等百分比流量特性的控制閥在不同開度下，相同的行程變化引起流量的相对變化是相等的，因此，称为百分比流量特性。在全行程範圍內具有相同的控制精度。在小開度时，增益較小，因此，調节平缓，在大開度时，增益較大，能夠有效進行調节，使調节及时。
3、快開流量特性：这種流量特性的控制閥，在小開度时就有較大流量，再增大開度，流量變化已很小，因此称为理想快開流量特性。通常有效調节的行程在1/4閥座直徑處。对于需要快速切斷或位置控制的场合，常選用快開流量特性。
三、流量特性的選擇原則
生产过程中常用的調节閥的理想流量特性有直线、等百分比和快開三種。抛物线流量特性介于直线與百分比之間，一般可用等百分比来代替，而快開特性主要用于二位調节及程序控制中。因此，調节閥的特性選擇實際上是指如何選擇直线和等百分比流量特性。調节閥流量特性的選擇可以通过理論計算，但使用的方法和方程都很複雜，而且由于干擾的不同，高階響應方程計算就更加繁雜。目前对調节閥流量特性的選擇多采用經验準則。
1、若用于控制温度，則選用等百分比特性；
2、若用于控制流量，當負荷變化时，采用等百分比特性；當設定值變化时，采用线性；
3、 若用于控制液位或壓力，當控制閥两端▽Pv恒定时，選用线性，其他情況選用等百分比。
由此可見，實際工況中，應該絕大部分工況都需要選用等百分比控制閥。
