为了避免出現蒸汽洩漏、堵水、水锤震動、升温缓慢等各類問題，現在很多工程师都開始意識到，蒸汽疏水閥的售前選型至關重要！不会再像过去一樣，僅僅局限在只要滿足口徑和最大耐壓，就把疏水閥买回来了！而是選擇一个專業的、負責任的生产廠家，根據使用位置和設備一对一選型，同时進一步優化完善蒸汽系統設計，这樣才能降低風險，确保安裝後的使用效果。那疏水閥選型到底需要考慮哪些因素呢？
一、了解疏水閥的作用：選購的疏水閥必須具備以下3个功能！
1、排水：指順暢排放冷凝水；
2、阻汽：指阻止蒸汽洩漏，这是目前疏水閥最为最重要的功能，也是判斷疏水閥品質的重要指标，直接關系到工廠的能耗，是节能改造的重点範圍；
3、排空气：指排除剛開機时的冷空气和運行过程中的热空气及其他不凝气體。
二、疏水閥選型的要素
A、基本要素：蒸汽壓力、背壓、冷凝水流量；
B、工況分析：設備類型、工藝要求。
下面我们来逐一舉例分析
1、根據蒸汽壓差和冷凝水流量来選型：
A、疏水閥選型舉例：

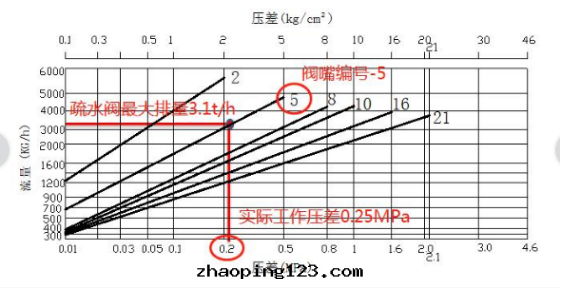

假設用于闆換疏水，已知蒸汽壓力为3barg，背壓0.5~1barg，最大壓差2.5barg，工作流量2t/h。因此，我们選擇疏水閥型号时，首先考慮这个型号在閥嘴壓差为2.5barg（即0.25MPa）时，排水能力必須大于2t/h。对照疏水閥排量表（紅色字體示例图），選擇閥嘴壓差编号为“-5”,既大于實際壓差2.5barg，又不会偏差过多；再看向縱、橫坐标與-5曲线的交彙点，得知疏水閥的最大排量为3.1t/h，大于工況要求的2t/h，並且有足夠的餘量，可應对剛開機水量比正常運行时要多的特点，因此選型FFT45F-5，DN40为最佳選型。
FFT45F(DN40~DN50)排量表
B、疏水閥閥嘴與排量表的理解：

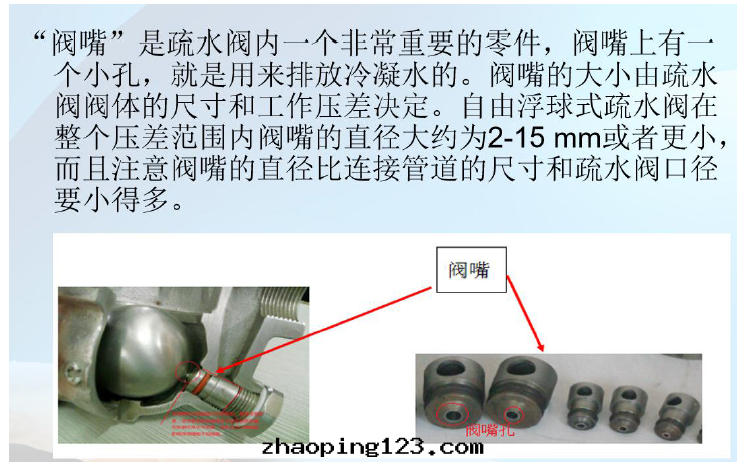

上面排量表中的數字“5”就是代表閥嘴的编号，这个“5”表示这个疏水閥能承受的最大壓差是5bar，也就是说，若實際工況的疏水閥前後壓差小于5bar，就選用“-5”閥嘴；若實際壓差为12bar，則需要選用“-16”閥嘴。維遠公司提供的标準閥嘴有：2、5、6、8、10、13、16、21、32；这个閥嘴编号的數字越大，排量越小。
2、根據設備類型和工藝要求，分析工況特点，慎重選擇疏水閥型号：

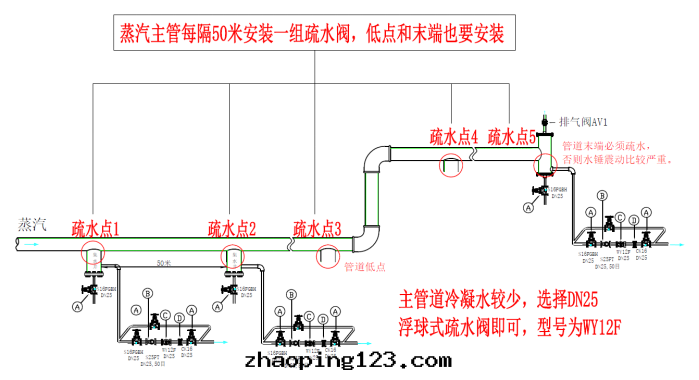

2.1蒸汽主管、分支管、分汽缸和管道末端：傳統設計主要是選用热動力圆盤式疏水閥，因为以前蒸汽比較便宜，而热動力疏水閥又比較小巧、水平或垂直安裝都行、價格低，这些優点足以抵消掉热動力疏水閥会洩漏蒸汽、能耗大、壽命較短的缺陷；而現在蒸汽很貴，建議選用更节能的浮球式疏水閥，主管每隔50米安裝一組。

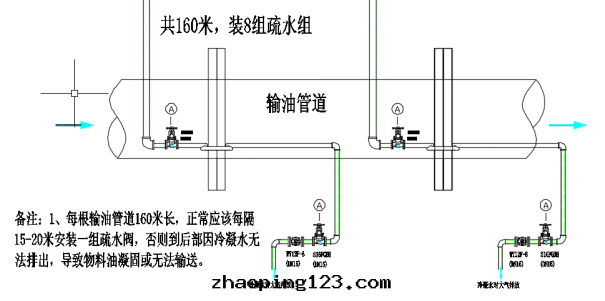

2.2伴热管：因冷凝水量很少，管道內允許積水保温，因此選用热静力疏水閥合适，每隔15-20米安裝一組；如果考慮到冷凝水长期積存会導致管道腐蝕，則浮球式疏水閥就是最優選擇。

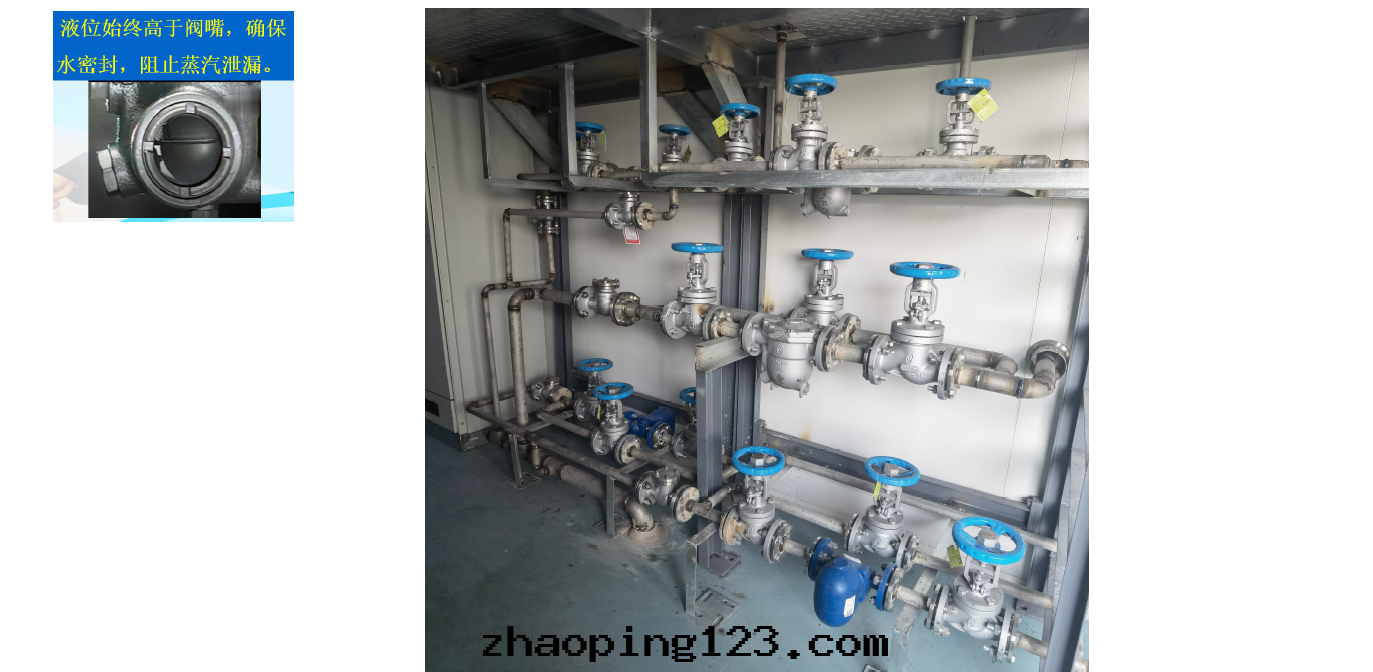

2.3常規加热設備：按照上面第一条的選型方法，根據壓差和流量，選擇能滿足排量要求的浮球式疏水閥即可，浮球式又分为杠杆浮球式和自由浮球式，浮球式結構設計中，最重要的两点就是“連續排水”和“水密封”，有水即排，閥嘴始终被水淹沒在水中，因此蒸汽也無從洩漏，所以说浮球式是一款非常节能高效的疏水閥。

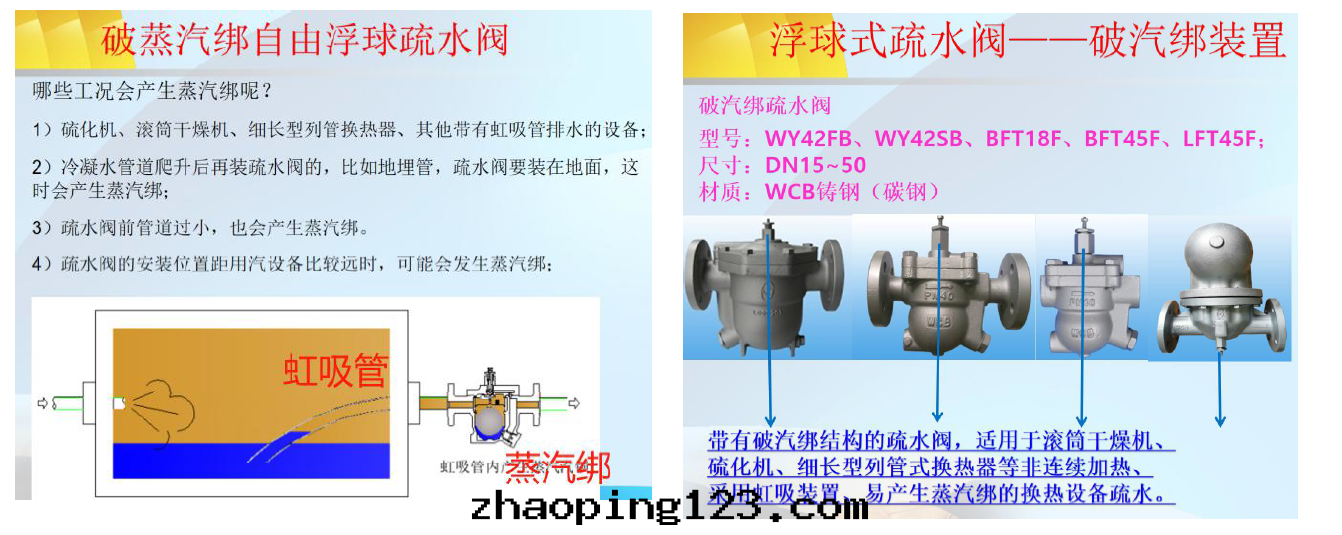

2.4 会产生“蒸汽綁”的加热設備或工況：如滾筒干燥機（造纸和印染行業）、硫化機（轮胎橡胶行業）等非連續加热設備，是利用虹吸管排水的，就需要選用專用的“破蒸汽綁自由浮球疏水閥，型号：WY42SB、WY42FB、BFT18F和BFT45F”。

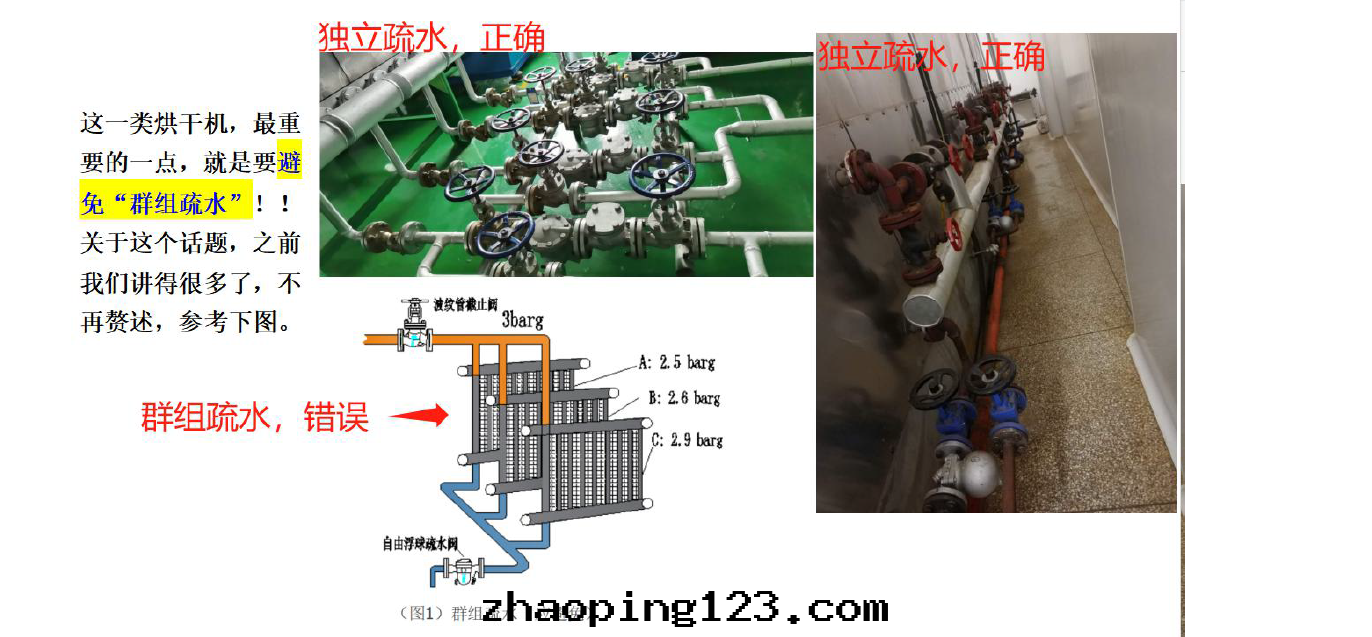

2.5 要避免群組疏水的情況：群組疏水是指多台設備或者一台設備多个加热工段共用一个疏水閥，也就是说把多台設備的冷凝水先彙集到同一根管道後，安裝一个疏水閥進行疏水，如散热器和烘干機；
群組疏水会導致壓力不平衡，相互串壓，高壓的冷凝水会阻止低壓冷凝水排出，所以在設備內部会产生積水和水锤等問題，造成設備损傷，升温不均勻，因此我们推薦独立疏水，即对每个加热段單独安裝疏水閥進行排水，且每个疏水閥後加裝止回閥，防止串壓現象。

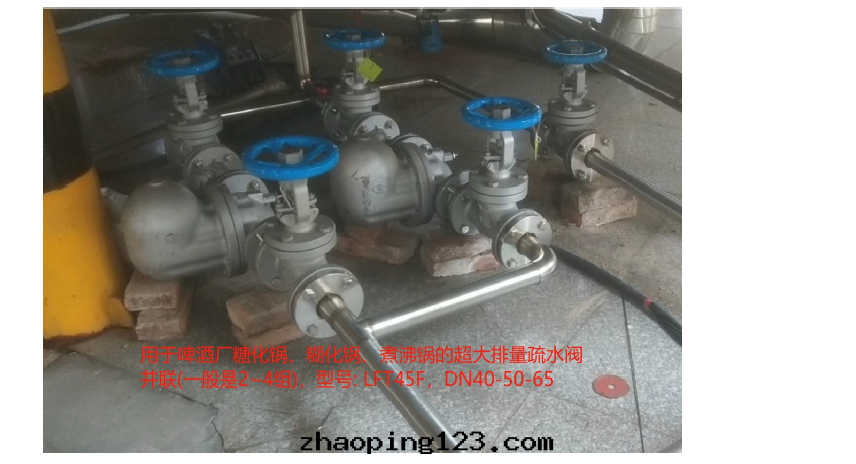

2.6 大型設備要並聯疏水組：对于一些大型設備，如啤酒廠糖糊化鍋和煮沸鍋、番茄醬廠的大型濃縮機組，需要選用多組大排量的浮球式疏水閥並聯！另外，此類加热系統中，排空气和破除蒸汽綁都是非常必要的，否則空气綁和蒸汽綁会造成排水不暢，升温變慢，而且冷凝水積存会造成水锤振動和噪音。
三、怎麼确定疏水閥的工作壓差和流量？
3.1疏水閥前入口壓力：一般来说疏水閥前最大入口壓力就是等于進入設備前的蒸汽壓力，但是很多設備前安裝了气動控制閥，在調节控制温度的过程中，蒸汽壓力会随着控制閥開度而變化，因此疏水閥的排量也会随着这个壓力變小而變小，選型时需要充分考量这个壓力的變化幅度。
3.2疏水閥後的背壓：疏水閥後的壓力称作背壓，如果冷凝水直接对大气排放，背壓为0,；如果回收到開放式的回收罐，則背壓=水平方向的背壓（每100米产生1bar背壓）+垂直方向的背壓（每爬高10米产生1bar背壓）；如果回收到一个密閉的回收罐（比如閃蒸罐），則背壓=閃蒸罐內壓力。
壓差=入口壓力-背壓
3.3冷凝水排量：对于加热設備，冷凝水排量=蒸汽流量；对于蒸汽蒸汽主管，冷凝水排量≈飽和蒸汽流量的5%；如果是热電廠集中供热，冷凝水量相对較多；如果是蒸汽發生器产出的蒸汽，冷凝水量可能高达蒸汽流量的50%，請務必注意選擇排量更大的疏水閥！
總結：選擇疏水閥时，除了要能滿足壓力和流量等基本參數，還要考慮系統是否有水锤、震動和噪音、污垢和雜質、北方的防凍、系統真空、空气綁等等相關問題，以便确定疏水閥的類型及選用什麼樣的生产廠家。
