1、烘干滾筒
烘干滾筒根據布置及應用區别很大，因此，蒸汽耗量差别也很大。

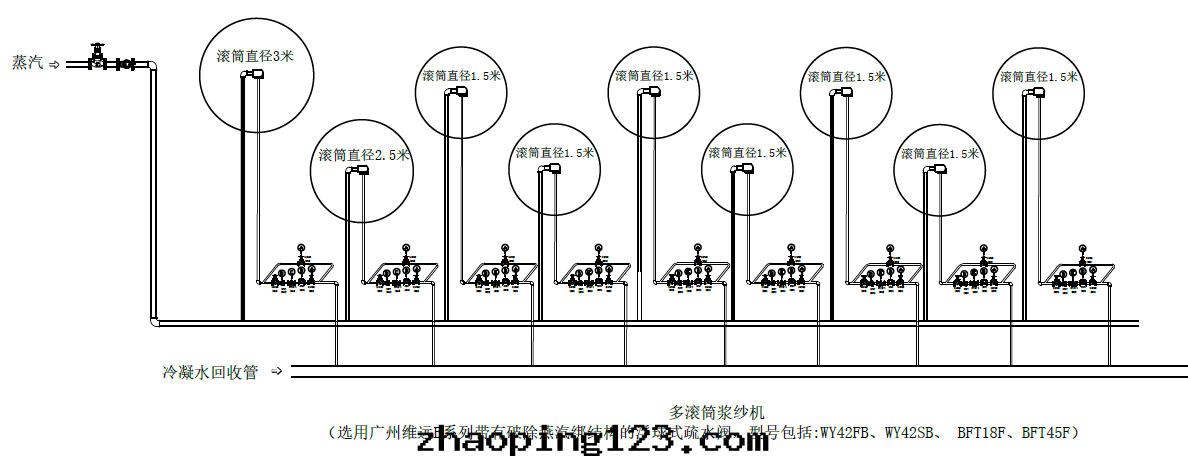

根據尺寸、蒸汽壓力、運行速度和工藝要求的不同，烘干滾筒可以在機器框架邊疏水，如纺織印染行業的干燥機；也可以通过像高速造纸機械那樣利用吹通系統疏水。相反的，膜式干燥機和低速的造纸烘干機通常在每台烘筒上配備疏水閥来疏水。
正因为如此，精确的蒸汽耗量需要通过流量計計量才能得到。下面，我们介紹一些經验公式来計算蒸汽耗量：
工業箱體類或滾筒類湿物料干燥設備，蒸汽耗量（即冷凝水排量）的計算：
Q=蒸汽流量 (kg/h)； Mw=湿布的产量 (kg/h)；Md=干布的产量 (kg/h)；
（注意：一般工廠只能給出湿物料或干物料的其中一个質量流量，進料的含水比例和出料的含水比例，我们需要據此算出實際的物料質量流量）
T2=物料離開機器的温度 (℃)；
T1=物料進入機器的温度 (℃)；
hfg=烘筒中蒸汽的蒸發焓 (kJ/kg)；
以上公式中的系數根據經验取以下常數：
1.5 = 烘筒干燥設備的平均系數；
2590 = 平均加热水焓+蒸發掉水分的蒸發焓=4.19*（100-20）+2256=2590；
（这个數據是指在大气壓下蒸發，且假設物料初始温度为20℃，若負壓下蒸發，小于2590）
1.26 = 物料的平均比热容。KJ/kg·K

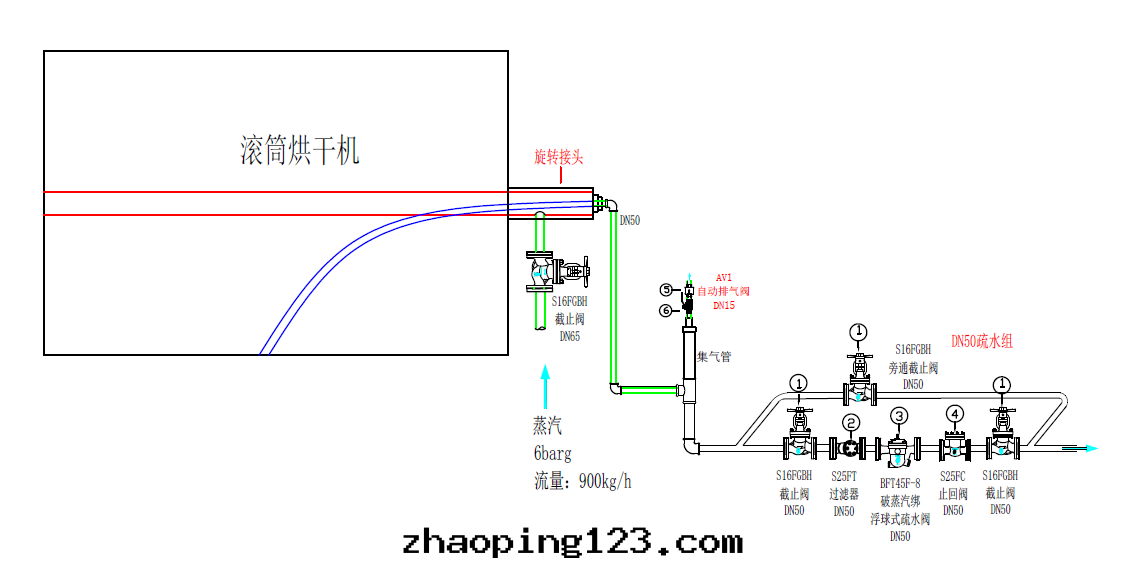

烘干滾筒的啟動負荷很大，这是因为蒸汽空間的體積很大，需要加热的金属滾筒質量很大，所以選擇疏水閥时應根據3倍的運行負荷来選型。需要提醒的是，空气的存在会造成很大的問題，如延长暖機时間並造成表面温度不均勻，因此必須采取措施排除烘筒中的空气。

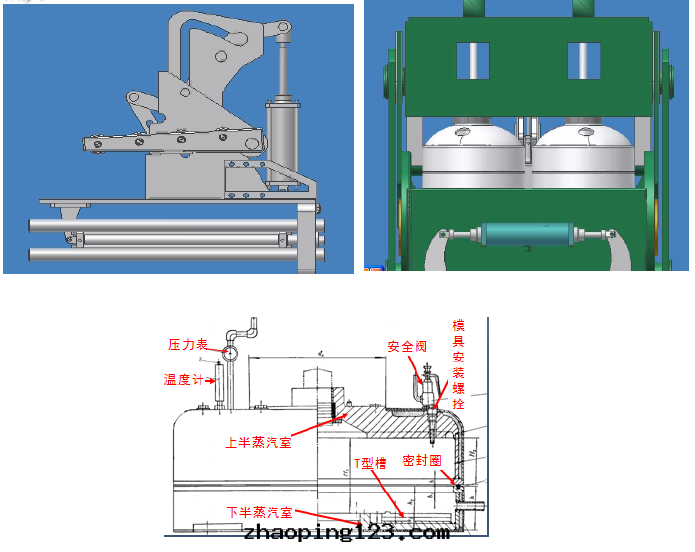

2、平闆硫化機和壓延機
平闆硫化機、壓延機、壓燙機等設備像烘干滾筒一樣，形狀、尺寸和工作壓力差别很大，可應用于多種用途，如橡胶行業的硫化工藝，轮胎塑料粉末的澆模、預碾壓，制造胶合闆，陶瓷行業的模具成型等制程。
这類設備一般分为上下模具，上下模具分開时，对环境輻射散热；上下模具閉合时，模具两个加热表面之間被产品隔離開。所以只有部分热量被产品吸收了，並且模具在開關过程中蒸汽消耗也会有一些波動。設備在工作和停用时的蒸汽消耗量基本上是一樣的。
正因为如此，精确的蒸汽耗量需要通过流量計計量才能得到。下面，我们介紹一些經验公式来計算蒸汽耗量：
可以用傳热基本公式来計算：
Q（w）=UAΔT
式中：
Q(W)=單位时間傳热量(W)；
U=總的傳热系數 (W/(m2·K)或W/(m2·℃))；
A=傳热面積 (m2)；
ΔT=蒸汽和产品之間的温度差 (K或℃)。
Q（kg/h）= Q（w）*3.6/hfg hfg—蒸汽热焓值kJ/kg
此中的U值可以借用水箱散热时，鋼闆與空气之間的傳热系數，取23 W/(m2·℃)，这些數據用于大的平闆硫化機和平闆壓燙機时比較合理，但是用于小型的、結構複雜的設備就不夠精确，这主要因为很難估算其表面面積。
这種設備的特点是蒸汽空間很小，冷态加热的时候蒸汽負荷很大。为了适應这種工況和負荷波動，蒸汽疏水閥必須按照2倍的運行負荷来選型。進汽管道上可以使用先導式減壓閥来提供稳定的蒸汽壓力，保證換热面温度稳定並均勻。
