計算出換热器的蒸汽耗量，就可以确定蒸汽管道口徑，可以正确選擇減壓閥、控制閥和疏水閥及其他附件，優化蒸汽管网設計，让工廠达到最佳運行效果。
一、一般确定工廠的蒸汽用量有三種方法：
1、 計算：利用傳热相關公式来分析計算，因为傳热的影響因素很多，可能有很多未知的變量，所以計算出来的結果不一定非常精确，不过这个計算精度对于大多數的應用来说已經足夠了。
2、計量：使用流量計直接計量，但是这僅僅局限于已投入使用的設備。
3、額定热功率：根據設備廠商銘牌上的額定热功率，就可以很簡單的轉換計算出蒸汽耗量，不过这个只是理想狀态的最大蒸汽耗量，與實際耗量還是有一定差距。
蒸汽流量（kg/h）=热負荷kw×3600/工作壓力下的hfg
二、計算：
實際應用中，蒸汽主要有两大作用：（其他作用如滅火蒸汽，这里不讨論）
用来加热物料，使物料升温； 用来維持物料的温度，即保温。
下面舉例说明：
1、对于流體儲存式加热器的蒸汽耗量計算（kg/h)
Q=CpMΔT/rt
其中Cp---物料的比热容，一般流體，如水的比热容=1
M—儲存物料的質量（kg），ΔT--升温温差（℃ ），
r—工作壓力下蒸汽的热焓值（kcal/kg）
t--加热时間（小时）。

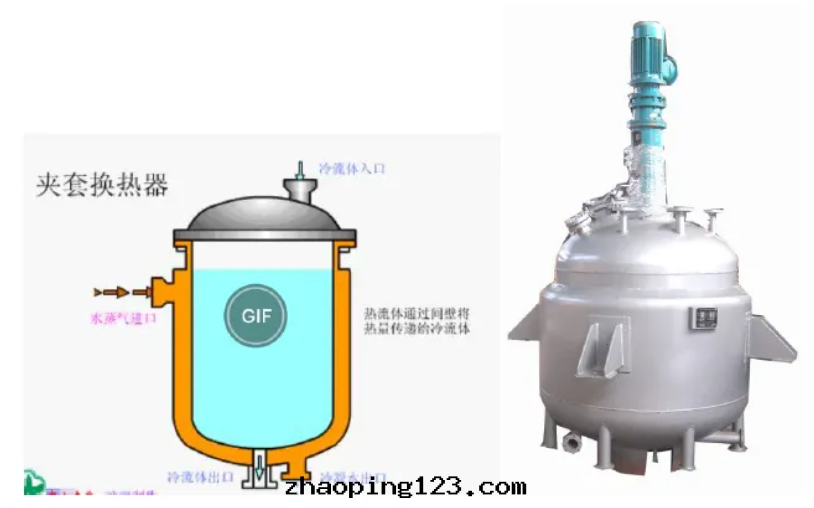

舉例1：反應釜：釜內物料为藥液，蒸汽壓力3~4~5barg，反應釜2000L，物料量按最大2000kg/h（實際可能裝料80-90%），要求從20℃加热到80℃，加热时間按最少0.5h考慮，就是30分鐘，計算需要多少蒸汽？
解答：首先查蒸汽表，查出4barg蒸汽的热焓值r=503.9 kcal/kg，ΔT=80-20=60℃，藥液的比热容大约在0.9~1之間，这里直接按1来計算。
由此可計算出
蒸汽耗量Q=CpMΔT/rt=1*2000*（80-20）/（503.9*0.5）=476kg/h
2、对于連續流動流體加热器的蒸汽耗量計算（kg/h)
Q=CpMΔT/r
其中Cp---物料的比热容，一般流體，如水的比热容=1
M--物料的質量流量（kg/h），ΔT--升温温差（℃ ），
r—工作壓力下蒸汽的热焓值（kcal/kg）

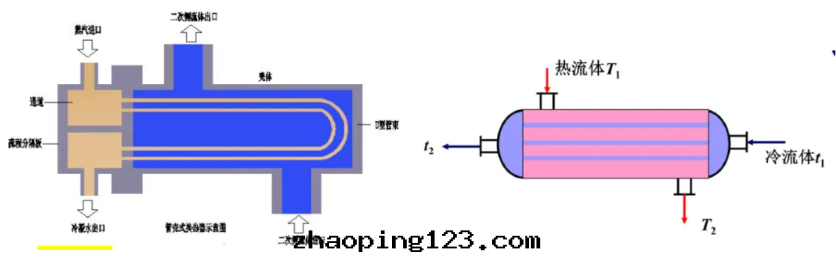

例2：管殼式換热器：蒸汽壓力6Barg，水量为20t/h，循环利用。温升大约5℃，計算需要多少蒸汽？
解：首先查蒸汽表，查出6Barg蒸汽的热焓值r=494 kcal/kg，ΔT=5℃
Q= CpMΔT/rt=1*20000*5/ 494=202kg/h

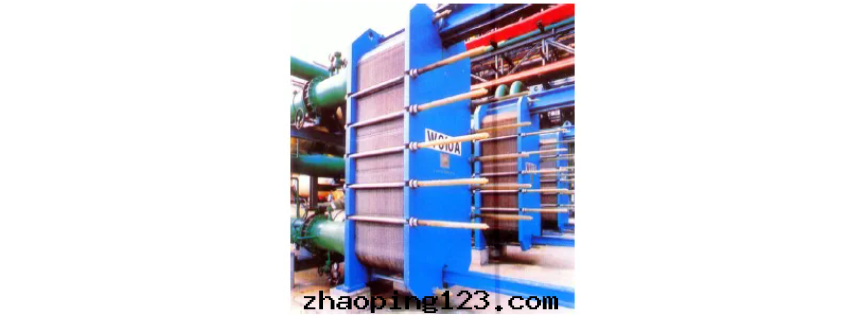

舉例3：闆換換热器：蒸汽壓力3barg，循环水流量30t/h，從常温升到85℃，計算需要多少蒸汽？
解：首先查蒸汽表，查出3barg蒸汽的热焓值r=510 kcal/kg，ΔT=85-20=65℃，水的比热容=1
Q= CpMΔT/r=1*30000*(85-20) / 510=3823kg/h=3.8t/h
三、關于暖機
針对連續流動的流體設備，在啟動階段，進口温度T1可能比滿負荷運行时的進口温度要低很多，剛啟機时可能是常温，地表水則只有16℃，加热到65℃，則温差很大，因此需要更多的热量。而正常運行後，循环过来的物料温度就有60℃，温差很小，則需要的热量就很少。
因此，如果啟動比較頻繁的連續加热設備，則需要考慮啟機时的蒸汽需求量，不过，大多數用戶这種設備都不会頻繁啟機的，所以啟機时間不是很重要，就不用考慮啟機蒸汽需求量。
針对非流動型換热設備，如果暖機时間对制程很重要，選擇換热器和閥門管道时，需要考慮加热設備容器本身需要的这部分热量。
無論何種應用，可以計算出滿負荷和啟機时的热量需求量和蒸汽耗量。若選擇疏水閥，則需要綜合考慮这两種蒸汽量，来選取合适的口徑和型号；若選擇控制閥，則需要分别計算两種狀态的Kv，綜合考慮並選擇合适的控制閥口徑和Kv值。
