采暖裝置和干燥設備中，常用蒸汽来加热空气，管內的表面傳热系數要比管外大幾百倍，成为傳热过程的主要阻力，这是宜采用翅片管式热交換器，在管子外邊采用翅片来加强換热，也就是我们常说的散热器和空气加热器機組。
1、空气加热
空气的密度和比热随温度變化很小，对大多數工程應用来说，通常取空气比热容为1.3 kJ/(m3·℃)，密度为1.3kg/m3。
2、空气加热管
很多應用中需要加热空气：空間加热，通風，制程應用。通常，空气加热器可以分为2種：加热單元，空气加热組。
3、加热單元

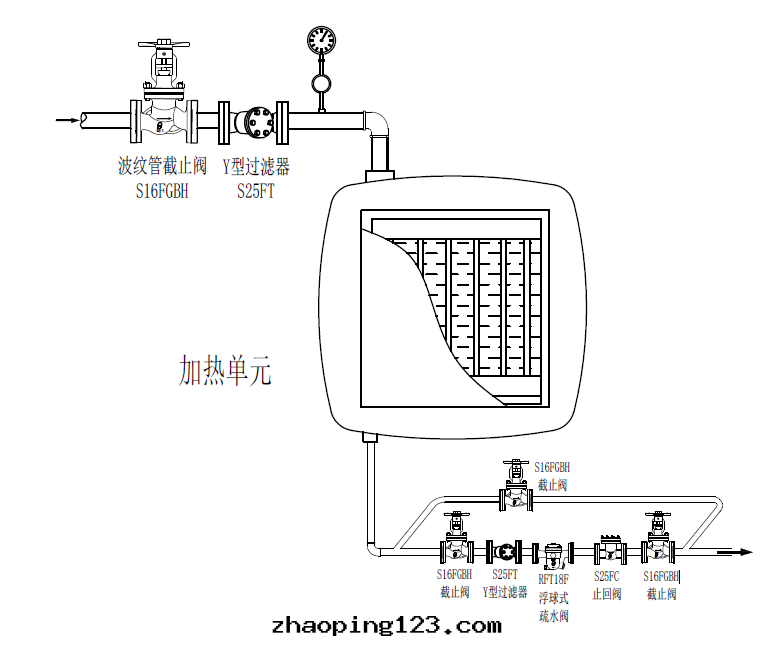

加热單元包括一个換热機組和風扇，如下图所示，主加热媒介（蒸汽）在加热機組內冷凝，空气通暖風可以垂直或水平流動，在選擇加热單元时，蒸汽壓力、安裝高度、出風方式和出口温度均相互關聯，因此需要參考制造商的这些數據。大多數機組都有低、中、高三種風速選擇，对應相應的功率輸出，同樣，这些數據需要從制造商處獲得。有时風速高时噪声可能过大，这種噪音有时是不可接受的。
4、空气加热組

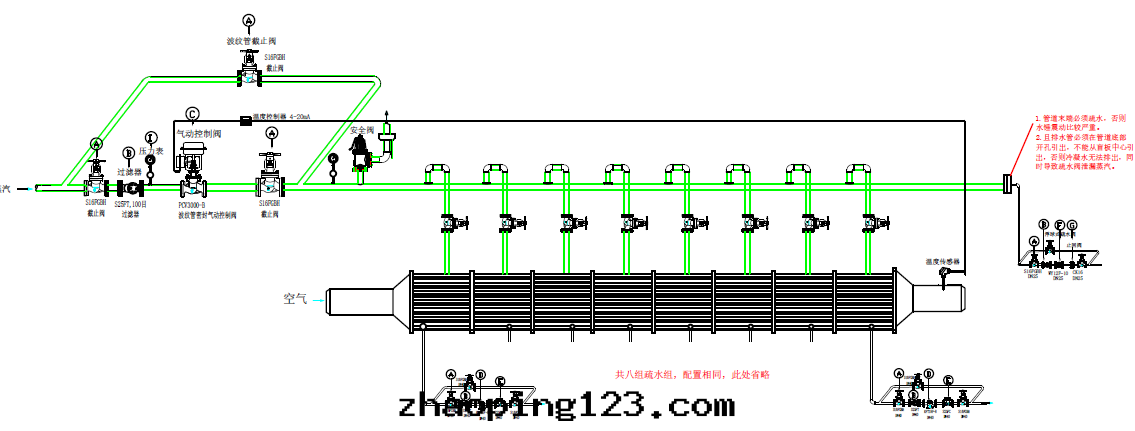

現在已有很多大型的、技術更成熟的空气加热組，如下图所示。有頂部安裝式或水平式的可供選擇，並且带有風扇和过濾器，这通常與風道系統集合在一起。可調节的百葉窗来調节新風和循环風的比率。
5、空气烘干類設備（空气加热機組）蒸汽耗量的計算--舉例说明
技術參數：蒸汽壓力3bar，查出热焓值hfg为2133KJ/kg，空气流量(風量)为10000 m3/h，温度從30℃加热到120℃，热負荷为335KW。
A、計算蒸汽耗量（公式1）：蒸汽流量Q(kg/h) =V*ΔT* Cp / hfg
Q=蒸汽流量 (kg/h)； V = 空气體積流量 (m3/h)；
ΔT = 温升 (℃)； cp = 常壓下的空气比热容 (kJ/(m3·℃)=1.3；
hfg = 工作壓力下的蒸汽蒸發焓 (kJ/kg)。
Q=10000*（120-30）*1.3/2133=548kg/h
B、計算蒸汽耗量（公式2）：蒸汽流量Q(kg/h) =热負荷（功率）*3600 / hfg
Q=蒸汽流量 (kg/h)； 热負荷（功率）(kw)；
Q=335*3600/2133=565kg/h
