一、蒸汽主管
A、蒸汽主管中通常包含有凝結在管壁上的水膜、懸浮在蒸汽中水滴和空气。为使設備效率最高，必須排除空气和水。因为主管冷凝水量很少，因此選用way’s杠杆浮球疏水閥WY12F（法兰）或WY12S（螺紋）系列合适。

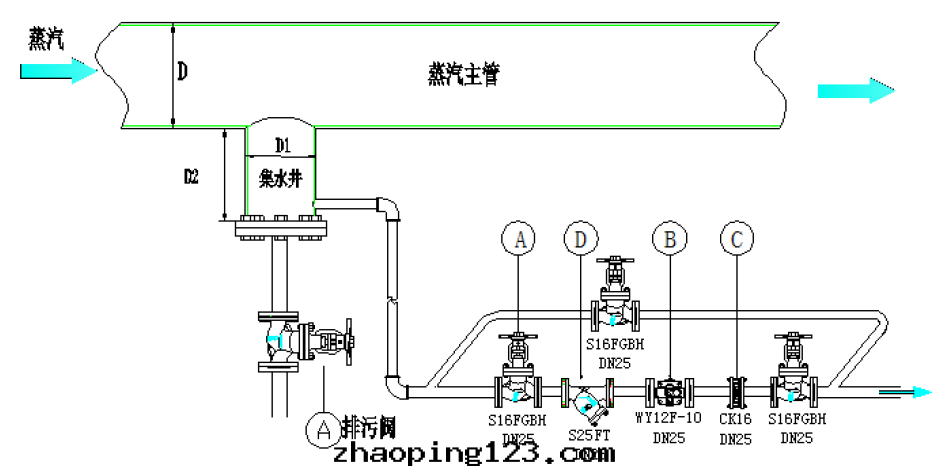

不要在水平的蒸汽主管道底部直接連接小口徑管道疏水，要安裝尺寸合适的集水槽，可快速排除冷凝水，如图所示。
相对于蒸汽主管尺寸，推薦集水槽尺寸如下
| 主管直徑 D | 集水槽直徑 d1 | 集水槽深 d2 |
| ≤ 100 mm | d1 = D | 至少 d2 = 100 mm |
| 125 ~200 mm | d1 =100 mm | 至少 d2 = 150 mm |
| ≥ 250 mm | d1 ≥ D / 2 | 至少 d2 = D |
B、蒸汽分汽缸：與主管類似的選型。分汽缸的直徑要按照最大蒸汽負荷时的蒸汽流速不高于10~15m/s来确定。
C、管道末端疏水：疏水的同时，還要安裝排空閥。建議使用way’s杠杆浮球疏水閥WY12F（法兰）或WY12S（螺紋）系列，免受水锤破壞。
D、分汽缸的冷凝水排量，一般最大按照蒸汽流量的5%考慮，依據此排量来選用合适疏水閥。
二、伴热管

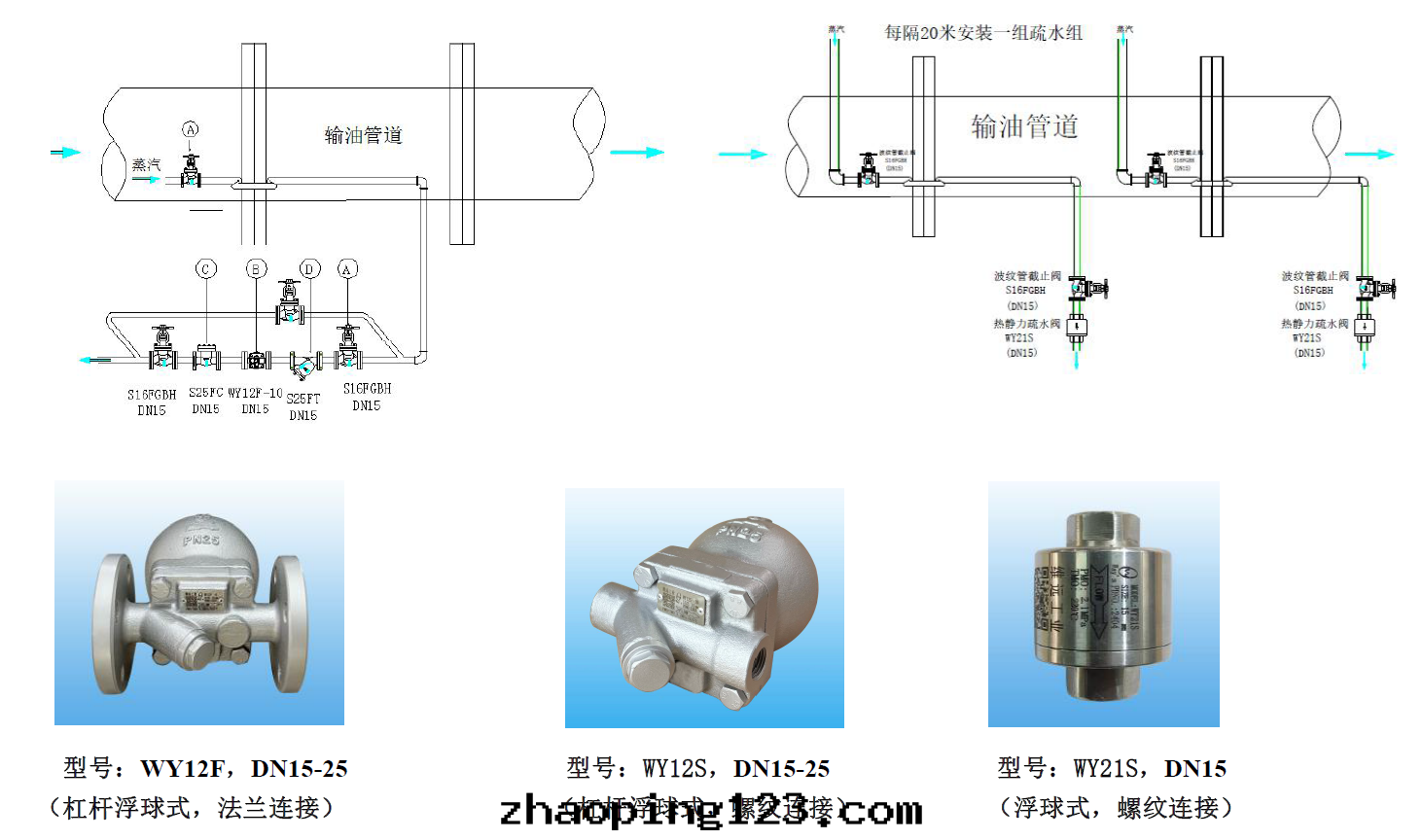

輸送黏性流體的管线常常需要用蒸汽伴热来提高温度，便于用泵輸送，典型的如棕榈油、葡萄糖和某些化工产品（石油化工行業），这常常需要布置一些小口徑的蒸汽管线伴随在产品管线周圍，然後产品管线和伴热管线都被包覆在保温层內。
伴热管一般都是DN15-20小口徑，伴热过程中，热量不停地被产品吸收，蒸汽就逐步的冷凝，所以一般每隔15-20米就需要安裝一个疏水閥，避免产品温度降低而凝固，無法流動。
建議選用小型的浮球式疏水閥，如：
1、水平安裝：Way′s杠杆浮球疏水閥WY12F（法兰）或WY12S（螺紋）系列；
2、垂直安裝：Way′s热静力疏水閥WY21S（螺紋連接）。
对于伴热管线疏水閥選型，主要應考慮以下問題：
A、比如系統是否会出現因为疏水閥突然失效而導致物料凝固，若出現这種情況，将对安全生产造成致命的傷害和很大损失。
B、因高温冷凝水长期積存在管道內，因此对管线的腐蝕較大，同时水锤震動等都会造成管道壽命縮短、維護成本增加。
