很多用戶由于对閃蒸汽的理解不夠充分，在觀察疏水閥排放时，往往把閃蒸汽誤判为蒸汽洩漏，以後再次選購疏水閥时，就会过度的追求疏水閥排水时，不允許出現一丁点的煙霧。这種看似完美的追求，其實是違背了蒸汽特性。因为只有冷凝水在管道产生積水，冷卻到一定程度後再排出，閃蒸汽量才会相應減弱。相反的，高壓力下必然会产生高温的冷凝水，而高温冷凝水排出到大气壓的环境下，会伴随閃蒸汽是属正常現象。那麼，閃蒸汽到底是什麼概念呢？
一、閃蒸汽是什麼？怎樣产生的？
閃蒸：是指高壓水經突然降壓變为低壓後，有一部分水会汽化成蒸汽，称为閃蒸汽；如果高壓水的温度低于低壓水的飽和温度，就不会产生閃蒸汽。
正常有两个渠道产生閃蒸汽，一是從回收冷凝水的集水罐（包括閃蒸罐）排出来的，二是從对空排放的蒸汽疏水閥後排出来的，因为冷凝水通过疏水閥时，只要前端設備和管內不積水，通常上遊温度都足夠高，肯定高于後端低壓水的温度，所以都会产生閃蒸汽。但整个过程中，沒有外来的热量，这些冷凝水是怎樣變成蒸汽的呢？

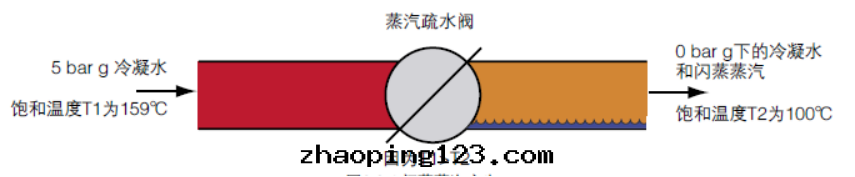

舉例一：5barg壓力，飽和温度冷凝水
5barg壓力冷凝水飽和温度为159℃，具有的能量是671 KJ/kg，通过蒸汽疏水閥後壓力为0 bar g，根據热力學第一定律，低壓側的冷凝水含有的能量與高壓側的能量必然相同，遵守能量守恒定律。
因此，低壓側的冷凝水的能量同樣也是671 KJ/kg，但是，0 bar g的水中最多含有419kJ/kg热量，低壓側的能量就與高壓側不平衡，多出671-419 = 252 /kg这樣，对于水来说，就会产生过热。这些多出来的热量就会使部分冷凝水沸騰形成閃蒸蒸汽，这个沸騰的过程就叫閃蒸。因此，原来存在于高壓側冷凝水中的能量現在就存在于低壓側的水和蒸汽的混合物之中了。

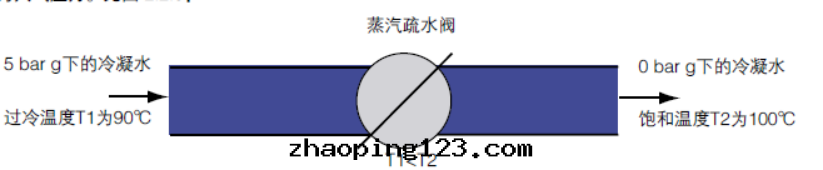

舉例二：5barg壓力，非飽和温度冷凝水
5barg壓力冷凝水，但是温度只有90℃，属于不飽和水，具有的能量只有377 KJ/kg，小于大气壓下飽和水的能量，也就是说，沒有多餘的能量去产生閃蒸汽，經过疏水閥後僅僅是壓力降低了而已，沒有閃蒸汽。如热静力疏水閥後就沒有閃蒸汽。
90℃对應的蒸汽壓力为0.7bar，如果低壓側的壓力低于这个0.7bar的絕对壓力（真空），仍然会产生閃蒸汽。
換句話说，當热的冷凝水排放到低壓的环境中，它的热焓（總热量）保持不變，但飽和温度降低（水的气态和液态共存的温度）。为了保持總热量不變，部分的水吸收了热量蒸發成蒸汽。
二、水汽和閃蒸汽的區别
水汽：空气中的小水滴通常是白色的霧气。換句話说，水汽是漂浮在空气中的液态的水。
閃蒸汽：一種無色透明的气體，由液态的水通过吸收潛热轉換成气态。 與正常蒸汽沒什麼區别。
水汽为何從疏水閥噴出呢？如果冷凝水擁有的热量比大气壓下的飽和水的热量多，一部分從疏水閥排出的冷凝水在進入大气时将再次轉換成蒸汽。在冷凝水轉換成蒸汽（閃蒸汽）的瞬間，在疏水閥出口處，肉眼就可以觀察到蒸發形成的水汽。盡管因排放温度的不同水汽的量也不盡相同，但高温冷凝水排放时總会伴随着部分水汽。
三、閃蒸汽的計算
hf1，即将水加热到該温度所需的能量值(顯热hf)；
hf2，即将水加热至低壓側壓力相对應的沸点时所需能量值(顯热hf).hfl-hf2的差值表示把冷凝水轉變成一定比例低壓蒸汽，如閃蒸汽时所需的能量；
hfg2，即低壓側壓力相对應的沸水完全變成蒸汽需的能量值(潛热hfg) (hg=hf+hfg)；
高温冷凝水产生閃蒸汽的質量百分比可由下式計算：
閃蒸汽流量可由下式計算：

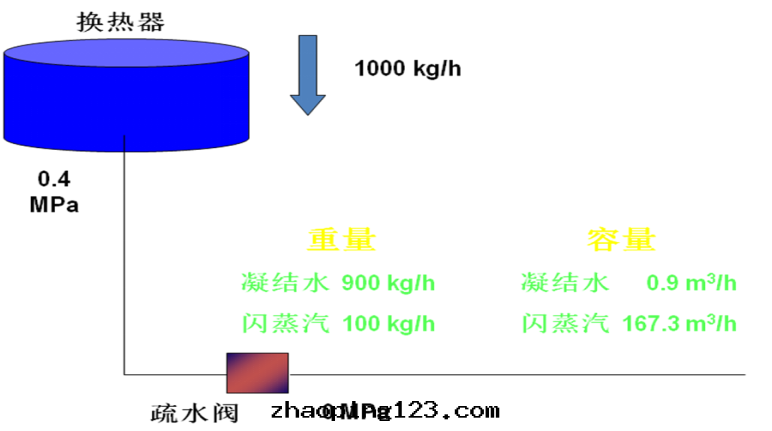

閃蒸量vs.凝結水量(以疏水閥前壓力为4barg，冷凝水1000kg/h,後面对大气排放为例)

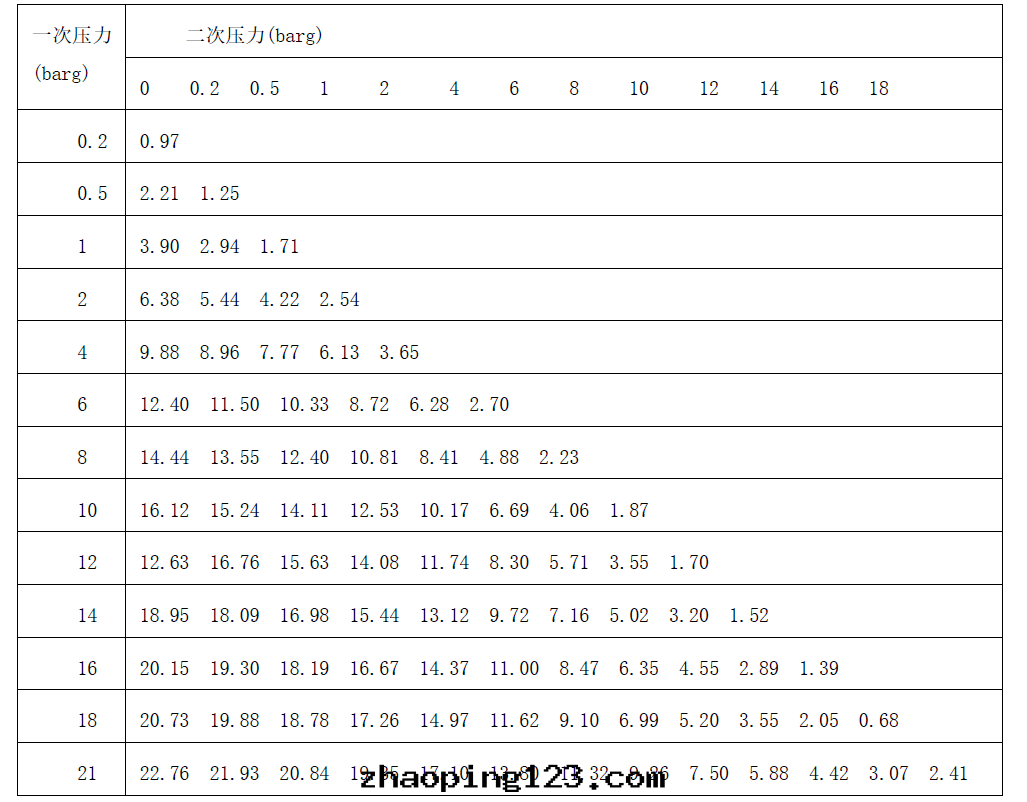

閃蒸汽量表（这是根據公式計算後而整理出的表格）
一定壓降飽和温度冷凝水产生閃蒸汽的質量百分比
上表中設定冷凝水的温度與飽和蒸汽相同。若冷凝水的温度低于飽和蒸汽的温度，产生的閃蒸汽量将減少。这種情況下，閃蒸汽的質量百分比應根據相應的公式進行計算。
比如：10Bar的蒸汽主管疏水，末端对空排放，壓力为0，查蒸汽表，根據以上公式得出，产生閃蒸汽的質量百分比为16.12%，若冷凝水流量为200kg/h,則会产生32kg/h的閃蒸汽，大气壓下蒸汽密度为0.597kg/m3，得出此时閃蒸汽的體積流量为54m3/h。由此看出，疏水閥後产生大量閃蒸汽是正常的現象，一定要與洩漏蒸汽的現象區别開来，若产生蒸汽洩漏，則会伴随着壓力噴射出来。
四、怎樣區分疏水閥後是閃蒸汽還是疏水閥洩漏？
1、 關于閃蒸：是指高温冷凝水經突然降壓後，会汽化成蒸汽。如疏水閥後，部分冷凝水變成閃蒸汽後，因为從100 度以上的温度突然降到大气温度，因此閃蒸汽随即被冷凝成液态的“水汽”，即我们平常看到的“白霧”，但若主管壓力較高，这部分“水汽”先伴随着壓力被沖出来，然後再散成一团团的白霧，至于被吹出的距離要根據閃蒸汽量的多少和主管的壓力来共同決定。因为这現象與洩漏蒸汽比較類似，因此經常被很多用戶誤会。
2 、區别疏水閥後是正常閃蒸汽還是蒸汽洩漏：
A、若疏水閥後呈“噴射狀”强勁噴出来，是一段“汽柱”，说明疏水閥有蒸汽洩漏。

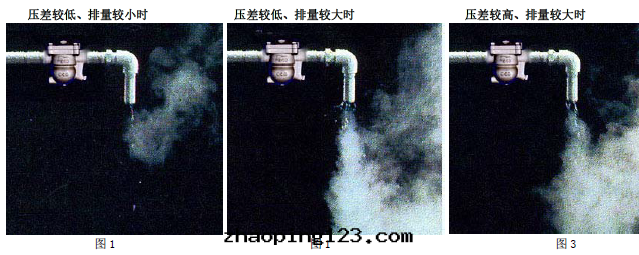

B、若疏水閥後的冷凝水伴随着壓力呈“淋浴花灑狀”噴出，同时伴随着一团团的“白霧狀”气體，这就是閃蒸汽，说明疏水閥是正常排放。如下图1-3。
3、各種疏水閥的排放情況是：
A、自由浮球疏水閥的排放是：在連續排水的同时，因为排量較大，会伴随着大量閃蒸，我们会看到“冒煙”的現象--即閃蒸汽。
B、热動力疏水閥的排放是：間斷排水，而且冷凝水量較少，不排水时，基本上看不到什麼汽，但是在排放的瞬間，有少量蒸汽伴随着冷凝水“噴射”出来，等水噴出来後，才感覺有少量的閃蒸汽。
C、热静力的疏水閥的排放是：因为热静力是利用温差的原理来排放的，属于定温排放，因此一定会在疏水閥前先積水，达到預先設定的温度才会排放，因此，一般排出的是过冷冷凝水，低于飽和温度，很多时候還低于100度，这樣就看不到疏水閥後有閃蒸的現象，但这並不代表就节能，事實上，自由浮球疏水閥比热静力和热動力疏水閥都更为节能。
