一、管道材質
蒸汽系統的管道通常采用無縫鋼管，冷凝水管道也可使用相同材質的管道，常見的包括碳鋼和不鏽鋼两種。个别行業也会使用铜管。对于高温的过热蒸汽主管，为了增强管道在高温下的應力和柔性强度，可能会選用一些合金管道，如增加鉻和钼的含量。
二、管道口徑計算
这里僅介紹流速法

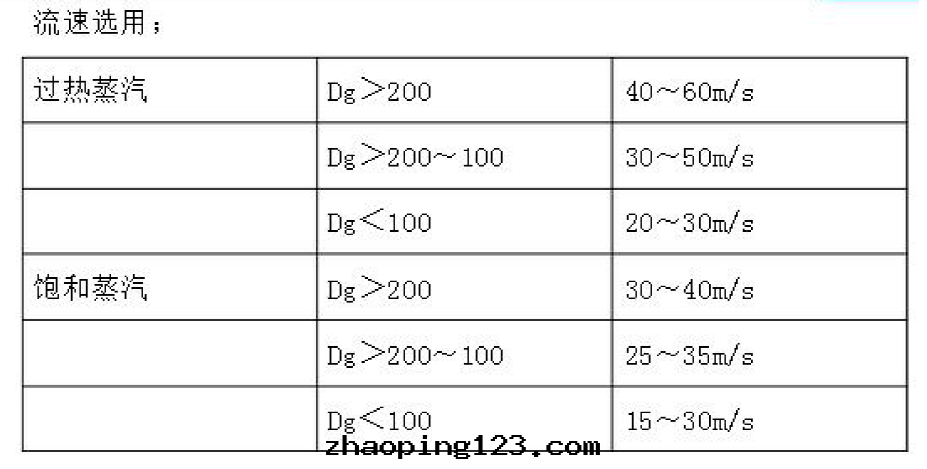

一般来说，飽和蒸汽在管道中的流速在15至40m/s。若超过40m/s，将發生嚴重的噪声和沖蝕情況，因为大多數情況都是湿蒸汽。若是非常干燥的蒸汽，且保温很好，輸送距離較短，則水平的直管道，允許流量适當增大，但最大不應超过76m/s，这種情況蒸汽到达用汽点时能保證其所需的壓力。
如果僅僅考慮壓降，是允許更高的蒸汽流速的；但对于长距離的輸送管道，为了避免产生較高的壓降，通常把流速限制在15-20m/s以內。
已知蒸汽壓力、流速和流量这些參數可選擇相應的管道口徑。也可通过算數計算選擇管道口徑。
體積流量 (Q m3/s)= 流速 (w)* 流道截面積(S)， 流道截面積(S)= π* D 2/4
體積流量 (Q m3/h)= 質量流量(G)*比容*1000
因此，質量流量(G)*比容*1000= 3600*流速 (w)* π* D 2/4
D =(4000*G* v /3.14*3600* w)∧1/2=0.5945(G* v/ w)∧1/2 (米)
我们把直徑D轉化为Dn管徑，以mm为單位，对于蒸汽、給水、工業水等單相流體的管道，根據選定的介質允許流速，就得出如下簡化公式：
式中：Dn——管道內徑
G——介質質量流量（t/h）
Q——介質體積流量（m3/h）
v——介質比容（m3/kg）--根據蒸汽壓力查蒸汽表可得
w——介質流速（m/s）
最终選定管道直徑，一般應根據運行中介質最大流量和最大流速来計算，選最大流速則要考慮管道允許的最大壓力损失。由于管徑和管壁厚度的偏差，計算时應考慮10%的裕量，並圆整为标準的管徑。
正常情況下，蒸汽減壓前我们一般按30m/s的流速計算，減壓閥出口按15-20m/s流速計算。
舉例说明：
蒸汽流量2t/h，進口壓力 = 5 barg，最大流速 =30m/s，計算應該選用多大的管道？
解：查蒸汽表，查出5 barg壓力时，比容v=0.321345 m3/kg
Dn=594.5*（2*0.321345/30）∧1/2=87mm
放大10%餘量並圆整，應該選用最接近的管徑100mm，即我们常说的DN100。
利用以上公式，可以把經常用到的各種流速下不同管徑对應的流量計算出来，並整理成表格，方便大家查阅，詳見《8.2蒸汽管道選型表》
三、蒸汽管道選型錯誤的危害
1、蒸汽管道選型过大会造成：
A、管道、閥門、接头等費用增加。
B、安裝費用更高，包括支撐工作、保温等。
C、由于散热快，热损失增加，蒸汽管道內形成的冷凝水量增加，降低了蒸汽品質，降低了热效率，還可能形成水锤破壞閥門管道和設備。
據經验，一般80mm口徑蒸汽管道的安裝費用比50mm口徑蒸汽管道的安裝費用高出44%，
由于更多的傳热面積，80mm絕热管的热损失比50mm絕热管的损失多21%；80mm非絕热管的热损失比50mm非絕热管的热损失多50%。
2、蒸汽管道選型过小会造成：管道選型过小，会導致蒸汽流速增大。
A、高的蒸汽流速会产生高的蒸汽壓力降，到达用汽点时壓力过低，從而降低用汽設備的性能。
B、用汽点沒有足夠的蒸汽量。
C、蒸汽流速加快，容易产生沖蝕、水锤現象和噪声污染。
