1、盤管和夾套加热：

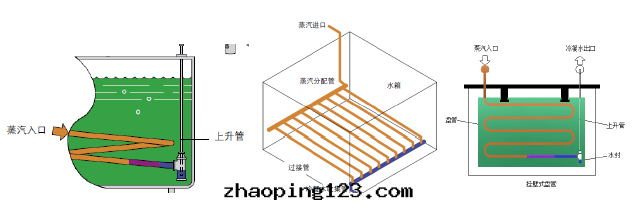

A、浸入式蒸汽盤管 - 这是一種應用廣泛的傳热方式，在容器中，蒸汽盤管浸沒在制程流體中，如大型儲油罐、水箱、電鍍槽、酸洗槽等。
電鍍槽內因为要放置電鍍物品，因此加热盤管需要放在側面，如下图的壁挂式盤管。
盤管的直徑和长度應選擇合理。过短的大口徑盤管無法均勻的将热量散布到整个空間，但是过长的盤管也会因为沿程壓降过大而产生温度梯度，導致加热不均。
B、蒸汽夾套 - 蒸汽在外壁和容器壁之間的环形夾套空間循环，热量通过容器壁進行傳遞，如夾套鍋，蒸煮鍋等。
蒸汽夾套的大小取決于容器的大小，但通常宽度在50mm和300mm之間。
2、計算蒸汽耗量
U—換热系數，W/(m2.℃) A—換热面積m2 ，ΔT = 温升 (℃)Q（w） =UAΔT
其中U值因物料和盤管材質不同而不同。
Q（kg/h）= Q（w）*3.6/hfg hfg—蒸汽热焓值kJ/kg
3、影響換热系數U的因素
A、盤管加热会在产品一側产生热邊界层，大空間流體的表面和內部之間存在温度梯度，如果温差非常大，那麼自然对流換热就会很明顯，于是換热系數就比較大。
B、强制循环（類似攪動器）会引起强制对流，提高換热系數，对流主要取決于流體的運動，但流體的黏度（随温度而不同）对热邊界层的影響也很重要。
C、額外的變化還会出現在盤管的蒸汽側，尤其对长距離的管道而言更是如此。在盤管的進口，蒸汽通常流速較高，含水量相对較少。但是，随着蒸汽在盤管內前進，蒸汽流速会越来越低，壓力也越来越低，而且盤管內会部分地充滿水。在很长的盤管中，如大型儲油罐，經常發現盤管內的壓降非常顯著。这时，盤管平均温度經常采用的是大约为進口蒸汽壓力的75%的飽和蒸汽温度。在一些极端的例子中，平均壓力可能会低于進汽壓力的40%。
D、另一个變量是盤管自身的材料。盡管盤管本身材料的導热性能差别很大，但由于總的傳热效果很大程度上受到热阻层的影響，因此盤管的導热性能对傳热效果的影響相对較小。
下表为不同条件下的傳热系數彙總：
浸沒在液體中的盤管總傳热系數大致值.W/(m2.℃)
| 热側（加热时應用） | 冷側 | 清洁表面的U值 | 考慮到常見污垢情況下的U值 |
| 自然对流 | 强制对流 | 自然对流 | 强制对流 |
| 蒸汽 | 水溶液 | 1420~1840 | 1700~3120 | 570~1140 | 850~1560 |
| 蒸汽 | 輕油 | 280~400 | 625~790 | 270~260 | 340~620 |
| 蒸汽 | 中質潤滑油 | 230~340 | 570~738 | 200~230 | 280~570 |
| 蒸汽 | 6号柴油 | 110~230 | 400~510 | 85~170 | 340~460 |
| 蒸汽 | 焦油或瀝青 | 85~200 | 280~400 | 85~140 | 220~340 |
| 蒸汽 | 熔融蜡 | 200~260 | 260~310 | 110~200 | 200~260 |
| 蒸汽 | 熔融蜡 | 200~260 | 260~310 | 140~200 | 200~280 |
| 蒸汽 | 空气或气體 | 10~20 | 28~36 | 5~17 | 23~45 |
| 蒸汽 | 糖蜜或谷物糖漿 | 110~220 | 400~510 | 85~170 | 340~460 |
带有夾套的容器總傳热系數大致值.W/(m2.℃)
| 夾套內的流體 | 容器內的流體 | 傳热壁材料 | U值 | 夾套內的流體 | 容器內的流體 | 傳热壁材料 | U值 |
| 蒸汽 | 水 | 不鏽鋼 | 850~1700 | 蒸汽 | 水 | 玻璃襯里碳鋼 | 400~570 |
| 蒸汽 | 水溶液 | 不鏽鋼 | 450~1140 | 蒸汽 | 水溶液 | 玻璃襯里碳鋼 | 285~480 |
| 蒸汽 | 有機液 | 不鏽鋼 | 285~850 | 蒸汽 | 有機液 | 玻璃襯里碳鋼 | 170~400 |
| 蒸汽 | 輕油 | 不鏽鋼 | 340~910 | 蒸汽 | 輕油 | 玻璃襯里碳鋼 | 230~425 |
| 蒸汽 | 重油 | 不鏽鋼 | 57~285 | 蒸汽 | 重油 | 玻璃襯里碳鋼 | 57~230 |
各蒸發器的總傳热系數
| 蒸發器形式 | 總傳热系數W/(m2.K |
| 夾套式 | 350~2330 |
| 盤管式 | 580~3000 |
| 水平管式(蒸汽管內冷凝) | 580~2330 |
| 水平管式(蒸汽管外冷凝) | 580~4700 |
| 中央循环管式 | 580~3000 |
| 带攪拌的中央循环管式 | 1200~5800 |
| 懸筐式 | 580~3500 |
| 旋液式 | 930~1750 |
| 强制循环型 | 1200~7000 |
| 傾斜管式 | 930~3500 |
| 升膜式 | 580~5800 |
| 降膜式 | 1200~3500 |
| 外加热式 | 1200~5800 |
| 刮膜式(粘度1~100cP) | 1750~7000 |
| 刮膜式(粘度1000~10000Cp) | 700~1200 |
| 疊片離心式 | 3500~4700 |
