一、閃蒸汽是什麼？怎樣产生的？
閃蒸：是指高壓水突然降壓變为低壓後，有一部分水会汽化成蒸汽，称为閃蒸汽；如果高壓水的温度低于低壓水的飽和温度，就不会产生閃蒸汽。
正常有两个渠道产生閃蒸汽，一是從回收冷凝水的集水罐（包括閃蒸罐）排出来的，二是從对空排放的蒸汽疏水閥後排出来的，因为冷凝水通过疏水閥时，只要前端設備和管內不積水，通常上遊温度都足夠高，肯定高于後端低壓水的温度，所以都会产生閃蒸汽。但整个过程中，沒有外来的热量，这些冷凝水是怎樣變成蒸汽的呢？

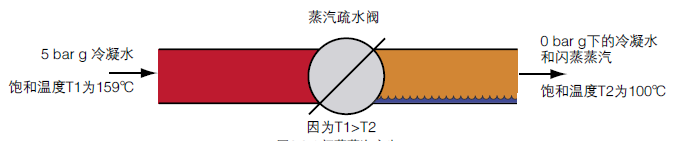

5barg壓力冷凝水飽和温度为159℃，具有的能量是671 KJ/kg，通过蒸汽疏水閥後壓力为0 bar g，根據热力學第一定律，低壓側的冷凝水含有的能量與高壓側的能量必然相同，遵守能量守恒定律。
因此，低壓側的冷凝水的能量同樣也是671 KJ/kg，但是，0 bar g的水中最多含有419kJ/kg热量，低壓側的能量就與高壓側不平衡，多出671-419 = 252 /kg这樣，对于水来说，就会产生过热。这些多出来的热量就会使部分冷凝水沸騰形成閃蒸蒸汽，这个沸騰的过程就叫閃蒸。因此，原来存在于高壓側冷凝水中的能量現在就存在于低壓側的水和蒸汽的混合物之中了。
另外舉个例子：

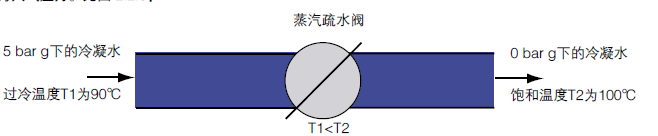

5barg壓力冷凝水，但是温度只有90℃，属于不飽和水，具有的能量只有377 KJ/kg，小于大气壓下飽和水的能量，也就是说，沒有多餘的能量去产生閃蒸汽，經过疏水閥後僅僅是壓力降低了而已，沒有閃蒸汽。如热静力疏水閥後就沒有閃蒸汽。
90℃对應的蒸汽壓力为0.7bar，如果低壓側的壓力低于这个0.7bar的絕对壓力（真空），仍然会产生閃蒸汽。
換句話说，當热的冷凝水排放到低壓的环境中，它的热焓（總热量）保持不變，但飽和温度降低（水的气态和液态共存的温度）。为了保持總热量不變，部分的水吸收了热量蒸發成蒸汽。
二、水汽和閃蒸汽的區别
水汽：空气中的小水滴通常是白色的霧气。換句話说，水汽是漂浮在空气中的液态的水。
閃蒸汽:一種無色透明的气體，由液态的水通过吸收潛热轉換成气态。 與正常蒸汽沒什麼區别。
水汽为何從疏水閥噴出呢？如果冷凝水擁有的热量比大气壓下的飽和水的热量多，一部分從疏水閥排出的冷凝水在進入大气时将再次轉換成蒸汽。 在冷凝水轉換成蒸汽（閃蒸汽）的瞬間，在疏水閥出口處，肉眼就可以觀察到蒸發形成的水汽。盡管因排放温度的不同水汽的量也不盡相同，但高温冷凝水排放时總会伴随着部分水汽。
三、閃蒸汽的計算
hfl,即将水加热到該温度所需的能量值(顯热hf)；
hf2，即将水加热至低壓側壓力相对應的沸点时所需能量值(顯热hf).hfl-hf2的差值表示把冷凝水轉變成一定比例低壓蒸汽，如閃蒸汽时所需的能量；
hfg2,即低壓側壓力相对應的沸水完全變成蒸汽需的能量值(潛热hfg) (hg=hf+hfg)；
高温冷凝水产生閃蒸汽的質量百分比可由下式計算：
閃蒸汽流量可由下式計算：

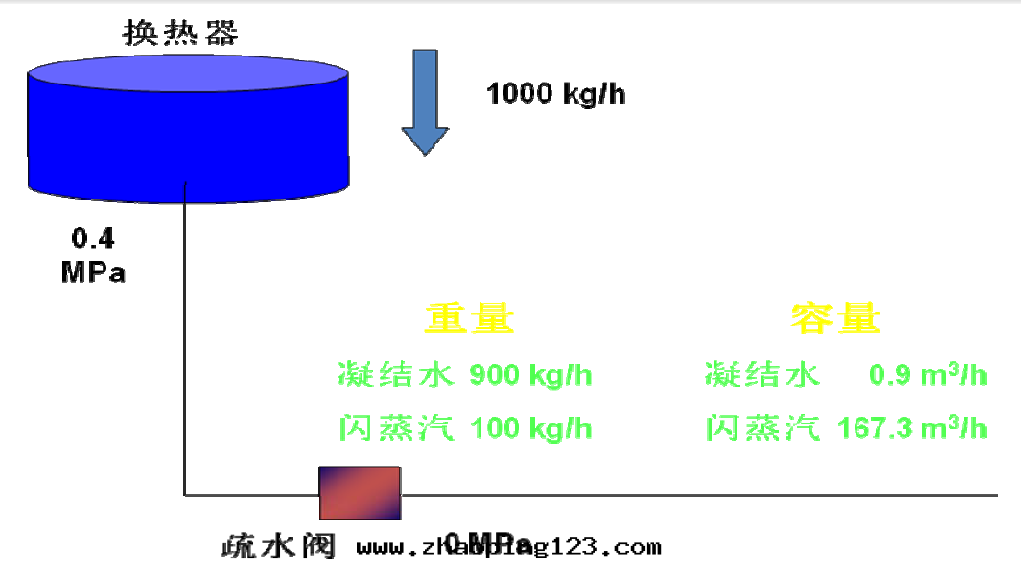

閃蒸量vs.凝結水量(以疏水閥前壓力为4barg,冷凝水1000kg/h,後面对大气排放为例)
閃蒸汽量表
1、公制
一定壓降飽和温度冷凝水产生閃蒸汽的質量百分比
| 一次壓力 | 二次壓力 |
| 0 0.2 0.5 1 2 4 6 8 10 12 14 16 18 |
| 0.2 | 0.97 |
| 0.5 | 2.21 1.25 |
| 1 | 3.90 2.94 1.71 |
| 2 | 6.38 5.44 4.22 2.54 |
| 4 | 9.88 8.96 7.77 6.13 3.65 |
| 6 | 12.40 11.50 10.33 8.72 6.28 2.70 |
| 8 | 14.44 13.55 12.40 10.81 8.41 4.88 2.23 |
| 10 | 16.12 15.24 14.11 12.53 10.17 6.69 4.06 1.87 |
| 12 | 12.63 16.76 15.63 14.08 11.74 8.30 5.71 3.55 1.70 |
| 14 | 18.95 18.09 16.98 15.44 13.12 9.72 7.16 5.02 3.20 1.52 |
| 16 | 20.15 19.30 18.19 16.67 14.37 11.00 8.47 6.35 4.55 2.89 1.39 |
| 18 | 20.73 19.88 18.78 17.26 14.97 11.62 9.10 6.99 5.20 3.55 2.05 0.68 |
| 21 | 22.76 21.93 20.84 19.35 17.10 13.80 11.32 9.26 7.50 5.88 4.42 3.07 2.41 |
上表中設定冷凝水的温度與飽和蒸汽相同。若冷凝水的温度低于飽和蒸汽的温度，产生的閃蒸汽量将減少。这種情況下，閃蒸汽的質量百分比應根據相應的公式進行計算。
