一、疏水閥的作用
疏水閥必須具備三大功能：排水、阻蒸汽、排空气，因此在蒸汽系統中，疏水閥是非常重要的，能最大限度的利用热能，是蒸汽和冷凝水系統之間最重要的鍊接部分。
1、排水：指順暢排放冷凝水。
2、阻汽：指阻止蒸汽洩漏这是目前疏水閥最为最重要的功能，也是判斷疏水閥品質的重要指标，直接關系到工廠的能耗，是节能改造的重點範围。
3、排空气：指排除剛開機时的冷空气和運行过程中的热空气及其他不凝气体。
二、疏水閥的故障類型及其对工廠的影響
參照疏水閥的作用，对應疏水閥可能出現的故障也分为三大類：
1、疏水閥堵水：不排水或排水很慢：
A、不排水：産品無法加热，或加热速度明顯大幅下降，被控參數波動厲害，導致産品的品質不合格，生産效率降低（産能下降）；
B、排水很慢，排不完：産品升温緩慢，或無法保持恒温，掉温，導致産品品質下降或不合格。
2、疏水閥洩漏蒸汽：不会影響産品加热，但是会損耗大量蒸汽，能源成本大增。
3、不排气：疏水閥內形成“空气綁”，冷凝水無法来到疏水閥腔体內，也就無法排水了。
三、疏水閥故障的原因分析及解決辦法
1、雜質卡堵：疏水閥內的排水孔很小，很容易出現雜質卡堵造成堵水的問題；

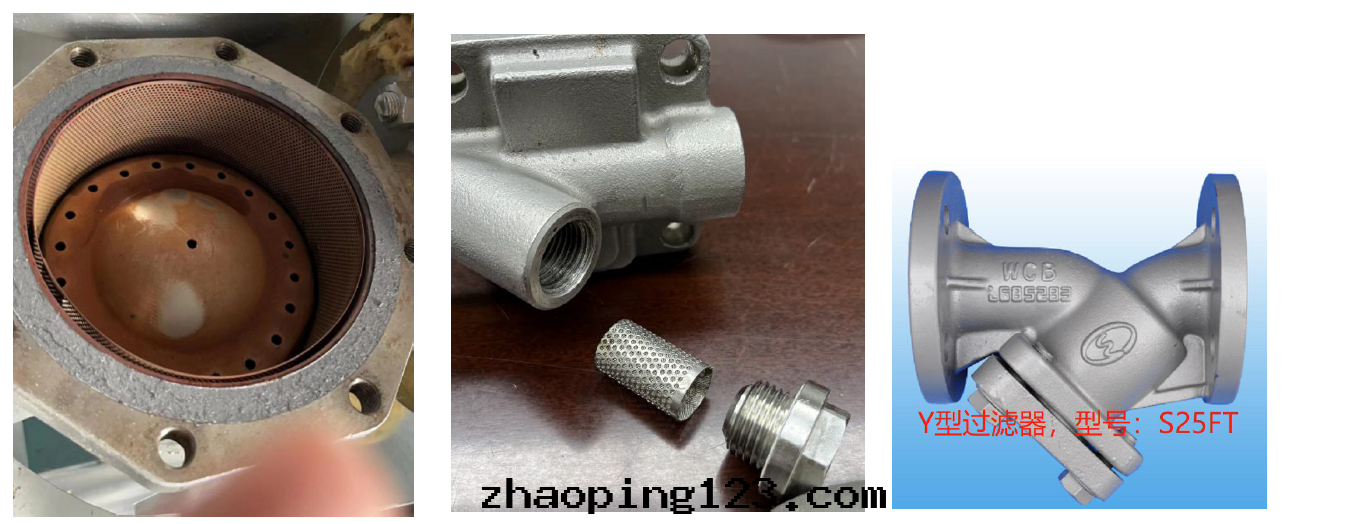

解決辦法：1）、選用有內置濾网的疏水閥；2）、在疏水閥前端安裝过濾器，濾网50目即可。
2、管道內冷凝水的沖蝕，氧化，腐蝕，水錘破壞：室外环境破壞；
2.1因为疏水閥长期處于高温的汽水混合介質中，內部件容易受此侵蝕和損壞；
2.2有时被加热的産品腐蝕加热盤管，導致强酸堿腐蝕殼体，導致殼体穿孔；

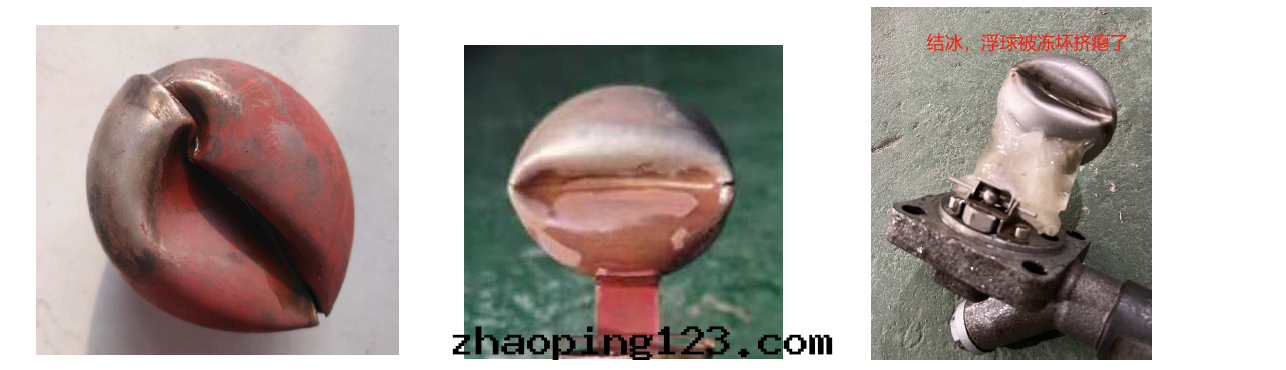

2.3冬天寒冷天气，停機时沒有做好防凍措施，冰凍，導致閥体变形，浮球被擠癟等問題。
解決辦法：
1）、要勤于觀察管理，及时發現並采取相應措施，确保不要積水；
2）、定期檢查或更換疏水閥，如果有防腐必要，建議采用全不鏽鋼材質的疏水閥。
Tips1：關于疏水閥的防凍
一般来说，对于北方寒冷區域客戶，當設備停機后，需要及时将管道、閥門、設備內的冷凝水及时排放干净，避免把閥門管道凍裂。但是有时因为疏水點很多，在外围一些偏僻的地方，可能不能及时排水處理，針对这些工況，为了方便起見，建議選用專業的防凍型疏水閥，及在常規的疏水閥基礎上，增加一个自動排水裝置—防凍閥。當然，疏水閥多了一个裝置，也就意味着增加了一个洩漏點，因此從节能的角度考慮，還是盡量選用常規的型号。--上图为防凍型自由浮球疏水閥。

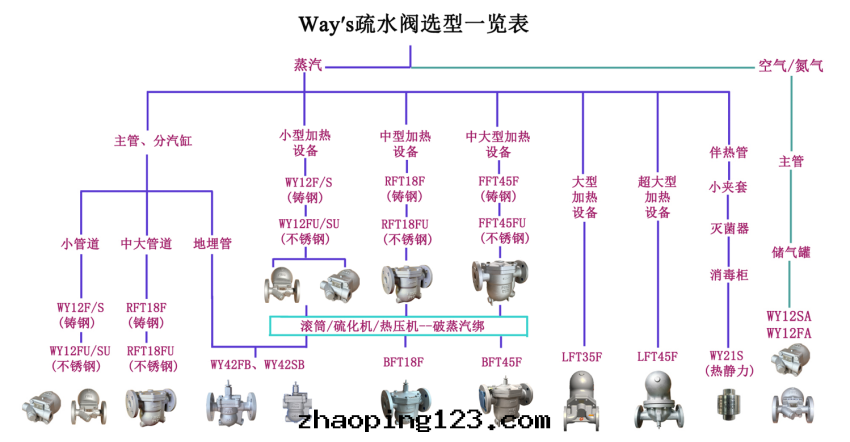

3、疏水閥的選型
要分析工藝流程、加热設備結構及工作原理，要根據實際的蒸汽工作壓力、背壓和冷凝水流量来選擇合适類型和正确型号的疏水閥。
4、疏水閥安裝造成的故障

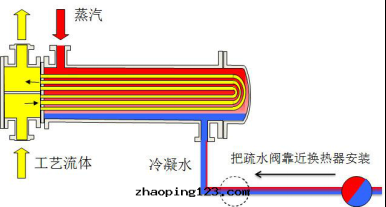

4.1疏水閥一般要安裝在換热設備的最低點，並盡可能的接近換热設備，要求是1米以內的距離，如果距離太长，容易産生“蒸汽綁”問題。
如果安裝条件不允許，只能安裝在較高位置的情況下，也就是说疏水閥必須裝在高位，那應該做到以下两點，避免洩漏蒸汽或産生“蒸汽綁”導致排水不順暢：
A、要設置一个反水彎，使底部形成水封；
B、将反水彎的爬管處口徑縮小一級。

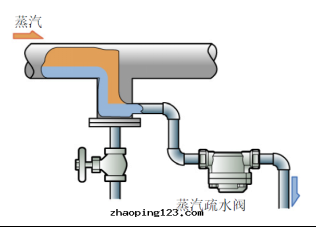

4.2主管道疏水應先設置集水井，便于聚集冷凝水，否则，冷凝水会被高速流動的蒸汽吹向下遊。
4.3每台加热設備都應單獨疏水，需避免群組疏水；
五、疏水閥的保温
請注意，並不是所有疏水閥都需要保温！！！
機械式疏水閥：包括自由浮球式、杠杆浮球式和倒吊桶式，可以采用保温措施。
热静力疏水閥：其工作原理是依靠温差来動作的，不能采取保温措施，否则無法正常工作。
热動力式疏水閥：一般不需要保温，如果裝在室外，可以加一层防雨的保護，但並不是为了保温。
六、疏水閥后冷凝水管可否提升？
只要疏水閥前端的壓力足夠，就是可以的！！！
我们知道，1Barg的壓力，可以使冷凝水在垂直方向提升10米，如果是水平方向则可以輸送100米。我们計算疏水閥后的背壓，就是把垂直方向産生的水头和水平方向産生的壓力加起来。
七、疏水閥后冷凝水管可否插到回收水箱里面？
冷凝水回收管道不能插到水箱液位下面，應該高于溢流口！！！
因为設備停機时，設備內会産生真空负壓，如果回收管插到液位下面，罐內冷凝水勢必会回流到疏水閥，甚至設備內，这将会産生嚴重的水錘破壞，損壞管道、閥門和設備。當然有些客戶会说，插到液位下面也是有好處的，就不会有空气被吸到回收管道內，畢竟空气進去了也是有一定危害的，这一點确實是对的，不过两害相權取其輕。

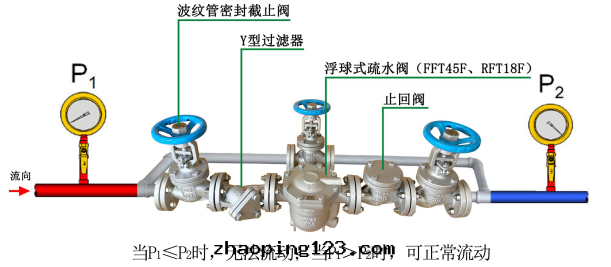

八、疏水閥后到底要不要裝止回閥？
只要是冷凝水有回收，则疏水閥后面就一定要裝止回閥，可以防止冷凝水回流，避免一系列的破壞作用！！！如果直接对大气排放，则不用裝。
九、疏水閥后回收管選多大？都可以串在一起嗎？
A、疏水閥后回收管內是汽液共存的，包括冷凝水和閃蒸汽，冷凝水的体積很小，而蒸汽的体積，在大气壓下是水体積的1673倍！相对而言，水的体積幾乎可以忽略不計！因此我们只需要依據閃蒸汽的流量来選擇相應回收管管徑即可，然后放大就20%足夠。
（備注：一个DN50的管道，最大可以通过水的流量是50t/h，如果只是一个1t/h冷凝水，占據管道空間很少，但是閃蒸汽体積很大，如果管道選小了，管內会憋壓，導致背壓增高，疏水閥排水能力迅速降低，甚至出現堵水）
B、高壓和低壓的冷凝水必須分開不同管道回收，这一點我们經常强調，这里不多解釋了。
十、空气系統可以使用蒸汽疏水閥嗎？
堅決不行！！！空气管道和空气儲气罐底部，必須選用空气專用的浮球式空气疏水閥，不能與蒸汽疏水閥混用！
十一、疏水閥的安裝及維護保養注意事項
1、在安裝疏水閥之前一定要用带壓蒸汽吹扫管道，清除管道中的雜物。
2、安裝前檢查管道或設備內蒸汽壓力是否符合疏水閥要求，實際工作壓力是否小于閥嘴的额定壓差，蒸汽壓力过高会造成疏水閥不能排放冷凝水。
3、疏水閥前應安裝过濾器，或選用已內置过濾网的疏水閥，确保疏水閥不受管道雜物的堵塞，定期清理过濾器和內置濾网。

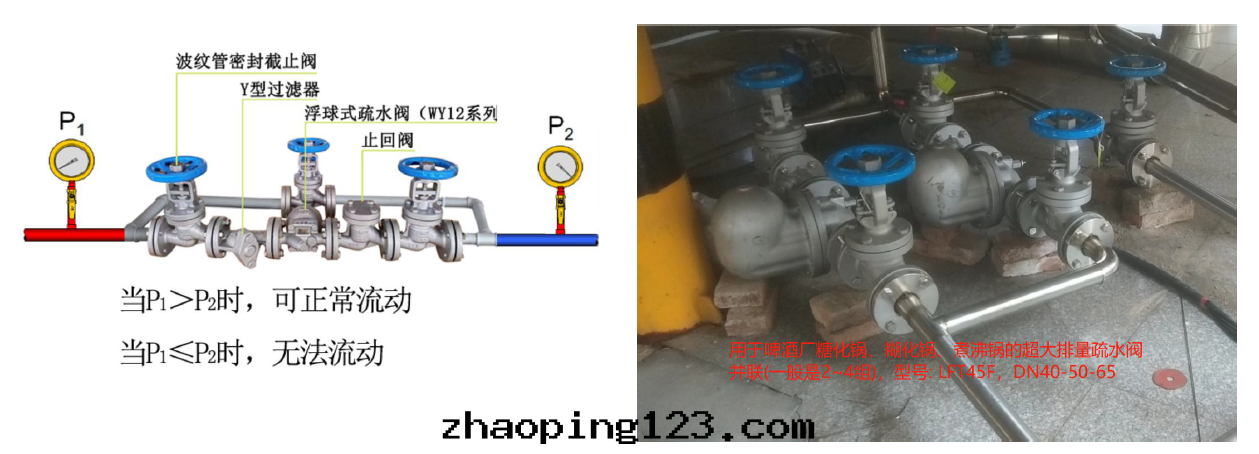

4、疏水閥前后和旁通要安裝閥門，方便疏水閥随时檢修。
5、冷凝水流向要與疏水閥上的箭头标志一致。
6、疏水閥應安裝在設備出口的最低處，及时排出冷凝水，避免管道産生蒸汽綁。
7、如果設備的最低處沒有位置安裝疏水閥，應在出水口最低位置加个反水彎(冷凝水提升接头)，把冷凝水位提升后再裝疏水閥，以免産生蒸汽綁。
8、機械式疏水閥要水平安裝。
9、蒸汽疏水閥不能串聯安裝,但是可以並聯安裝（當流量不夠时，允許並聯）。

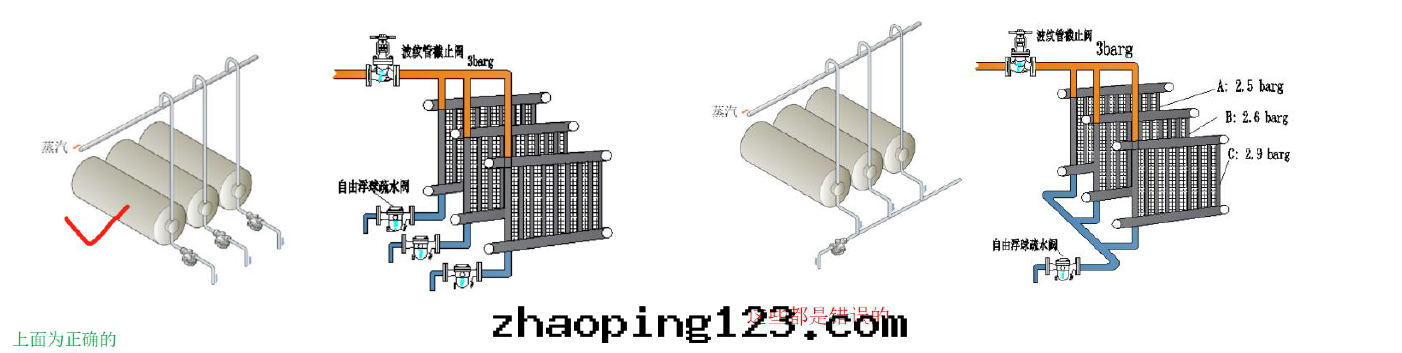

10、每台設備應該各自安裝疏水閥單獨疏水，盡量避免群組疏水（即幾个設備共用一个疏水閥）。
11、热静力定温排放型疏水閥前需要有一米以上不保温的过冷管，其它形式疏水閥應盡量靠近設備。
12、滾筒式烘干(带虹吸管型)設備和硫化機等選用疏水閥时，要選用带破蒸汽綁裝置的疏水閥，避免設備産生蒸汽綁。
13、疏水閥后冷凝水若回收，疏水閥出水管應從回收總管的上面接入總管，減少背壓，防止回流。
14、疏水閥后冷凝水若回收，不同壓力等級的管線要分開回收。
15、疏水閥后要安裝止回閥，防止凝結水回流。
16、在蒸汽管道上裝疏水閥，主管道要設一个冷凝水集水井，然后再用小管引至疏水閥。
17、機械型疏水閥长期不用，要卸下排污螺丝把里面的水放掉，以防冰凍。
18、發現疏水閥洩漏或堵水，要及时打開疏水閥閥蓋，排污和清理过濾网，檢查里面的零件，如：
19、應根據實際使用情況勤檢查，遇有故障盡快排查修理；每年至少要檢测一次，通过紅外测温等方式， 檢查疏水閥是否洩漏或堵水；建議5年更換一次疏水閥。
