一、哪些行業需要做净化空調系統呢？
最常見的行業有：制藥、乳制品、無菌灌裝飲料食品、化妝品、生物工程、電子、光電、航空航天、汽車喷塗、醫療、實验室、電池材料、精密機械加工等等，这些行業的生産工藝对車間的温度、湿度和潔净度均有非常嚴苛的要求，其中空气潔净度又分为10万級、20万級、30万級和100万級等好多種，这里我们主要探讨净化空調機組的蒸汽系統設計及應用。
二、净化空調車間的組成
1、净化工程由空气處理系統部分和水系統部分構成；
1）空气處理系統又包括空气處理裝置、送風管路、末端裝置和潔净室；
2）水系統部分主要由冷水處理機組、冷水泵、各種閥門及管路等構成。

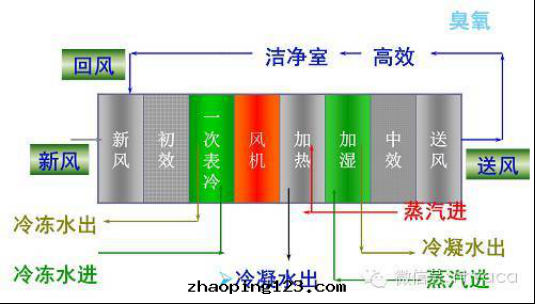

2、净化空調系統的結構一般應包含以下幾个部分：新風段、初效段、表冷段、除湿段、送風变頻控制段、中效段、空調系統的冷、热源系統。净化空調箱的結構图如下：
三、關于蒸汽加热段
1、預热段：也就是一次加热，对于冬季嚴寒的北方地區，處理室外新風的热负荷很大，对空气先做預热是非常必要的！！！一般使用3barg的飽和蒸汽，这里最重要的是要根據室外温度、新風量来認真計算出所需要的蒸汽流量，然后再據此選擇对應排量的疏水閥！

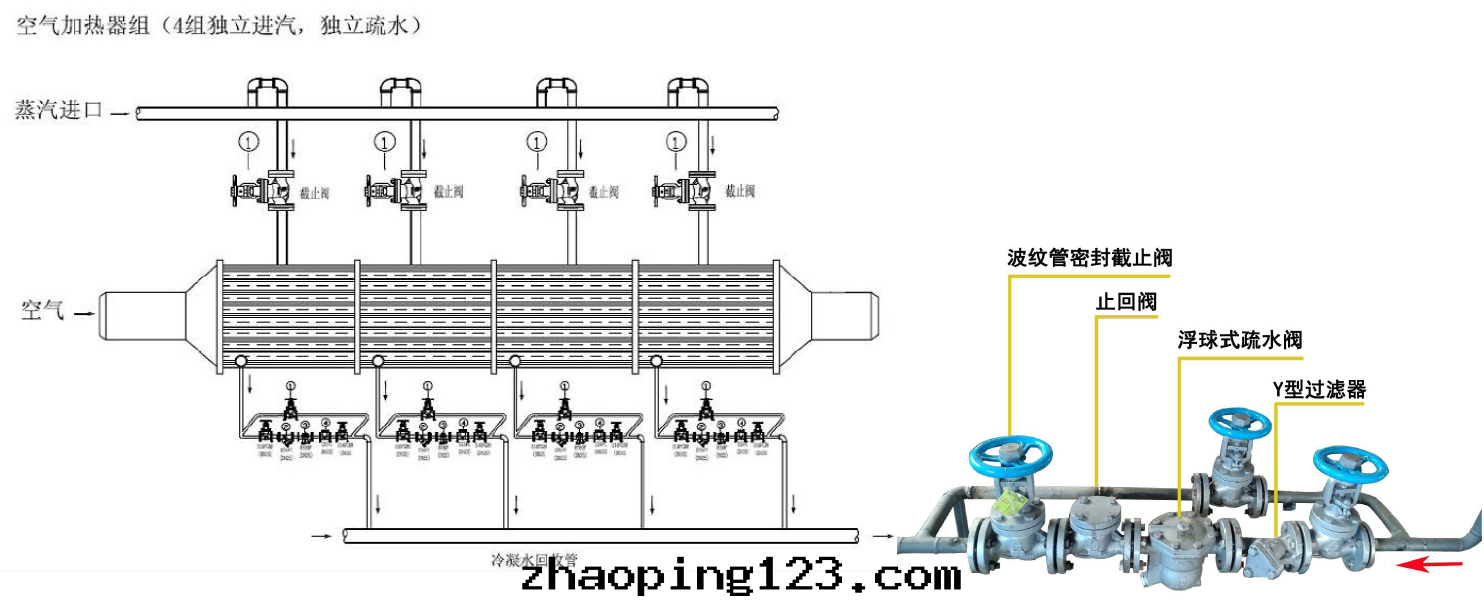

另外，應盡量避免“群組疏水”，應該在每一个散热器（暖風機）下面獨立安裝一个疏水閥。小型機組選用廣州維遠WY12F-6，DN25疏水閥式疏水閥即可，大型機組可能需要選用廣州維遠RFT18F-5或FFT45F-5，DN32~40的浮球式疏水閥才能滿足排量要求。

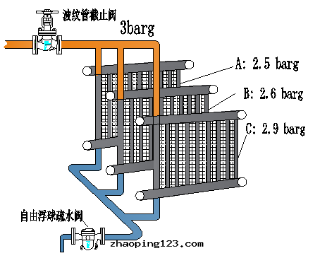

TIPS：以下“群組疏水”應盡量避免，可能造成低壓加热段冷凝水無法排出，升温困難。
2、二次加热段：是混合風通过表冷段后，再經过一次蒸汽加热，調节到滿足室內温度要求，一般夏季24度±2度，冬季22度±2度。这里正常選用選用廣州維遠WY12F-6，DN20~25疏水閥式疏水閥即可。
四、關于蒸汽減壓：

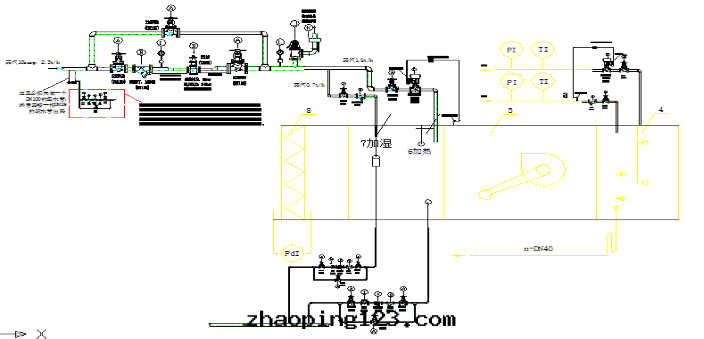

因为空調機組需要很穩定的3barg低壓蒸汽，不允許超过4barg，因此，選用一款先導式減壓閥非常必要，起到減壓+穩壓的功效。（參見上图）
五、關于蒸汽加湿
为了确保送入生産車間、實验室等內空气的湿度能滿足規範标準和生産工藝的湿度要求，需要在空气處理單元（加湿段）和風管上都要安裝加湿系統。一套設計合理的高品質加湿系統，既可調节舒适度，又可提高生産效率並节能，目前市场上最完美的就是直接蒸汽喷射加湿器，下面重點说明。

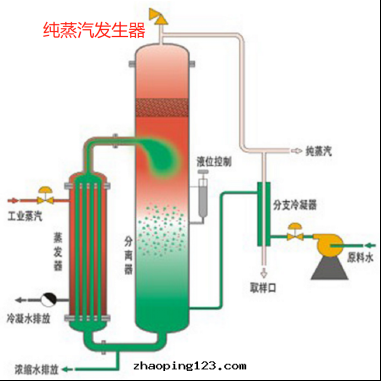

1、加湿器的蒸汽来源：对于生産區域潔净車間加湿系統，需要采用潔净蒸汽，这就涉及到“純蒸汽發生器”（參見下图），如果有必要，潔净蒸汽管道及相應閥門要選用衛生級的産品；对于非生産區域，可以用普通的工業蒸汽。
2、加湿器的管路布局要求：
1）供給加湿器的蒸汽必須是干燥的高品質蒸汽，因此務必要使用汽水分離器，然后分成两路，一路經过調节閥后直接進入喷管，另一路则是伴热蒸汽，給喷管伴热。
2）供給加湿器的蒸汽必須确保壓力穩定，合理安裝減壓站；
3）过濾器必須是100目濾网，且为不鏽鋼材質；
4）汽水分離器底部必須安裝浮球式疏水閥；伴热管可以安裝热静力式或浮球式疏水閥；
5）如果沒有伴热管，或者伴热管疏水閥故障造成積水，導致喷管喷出的蒸汽带水。
TIPS：
1）为了防止加湿蒸汽冷凝，建議采用双重或多重保温夾套对喷管預热和伴热，这樣可使喷管內産生的冷凝水再蒸發，使其变为加湿蒸汽，既提高了喷射效果，也达到了节能的目的。
2）蒸汽喷射时，如果蒸汽中夾带水分，会腐蝕風管，並可能導致風管內感染细菌，污染潔净區域。
3、湿度控制：
为了避免因車間湿度过大或过小，造成産品報廢（比如藥物吸收了水分造成不合格，電子元件産生静電，防塵不合格等），必須采用气動或電動控制閥来精确調节控制湿度，确保産品的合格率。建議選用廣州維遠不鏽鋼材質的波紋管密封气動控制閥，型号PCV3000-BU1。
4、喷射管的伴热裝置：
为了防止蒸汽在喷射管中冷凝，必須給喷管設置伴热管，否则，冷凝水堆積在空調箱或風管內，造成腐蝕、感染细菌、燒毀電機等故障，伴热裝置在很多领域都有類似的應用。

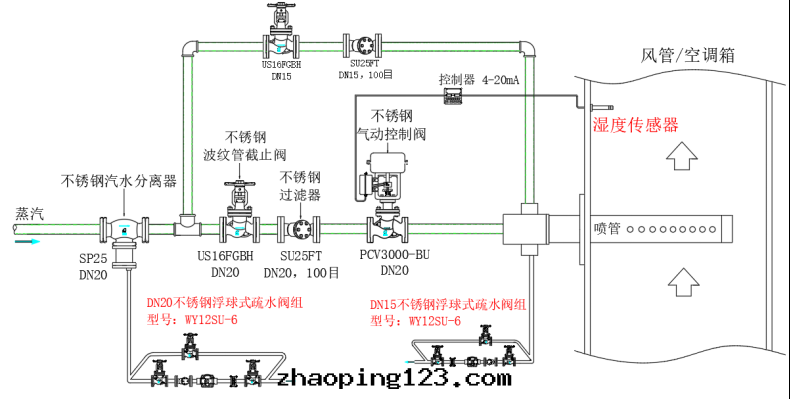

5、加湿器安裝示意图：
