大豆原油精炼需經过脫胶、脫酸、脫色、脫臭四大工藝步驟，脫臭是最后一个工段，其目的是除去有异味的物質、遊離脂肪酸及其他微量成分，以生産出保質期較长的油品。
先進的脫臭包括以下不同工段：脫气→加热處理→脫臭/汽提→热量回收/冷卻→洗滌过濾。脫臭塔则是一个全新綜合脫臭系統，采用最新的蒸汽喷射系統，将不同工段綜合在一个塔內進行。

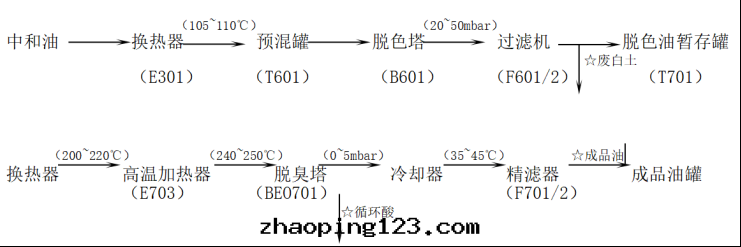

精炼工藝流程图：
一、脫臭工藝及脫臭塔設備说明

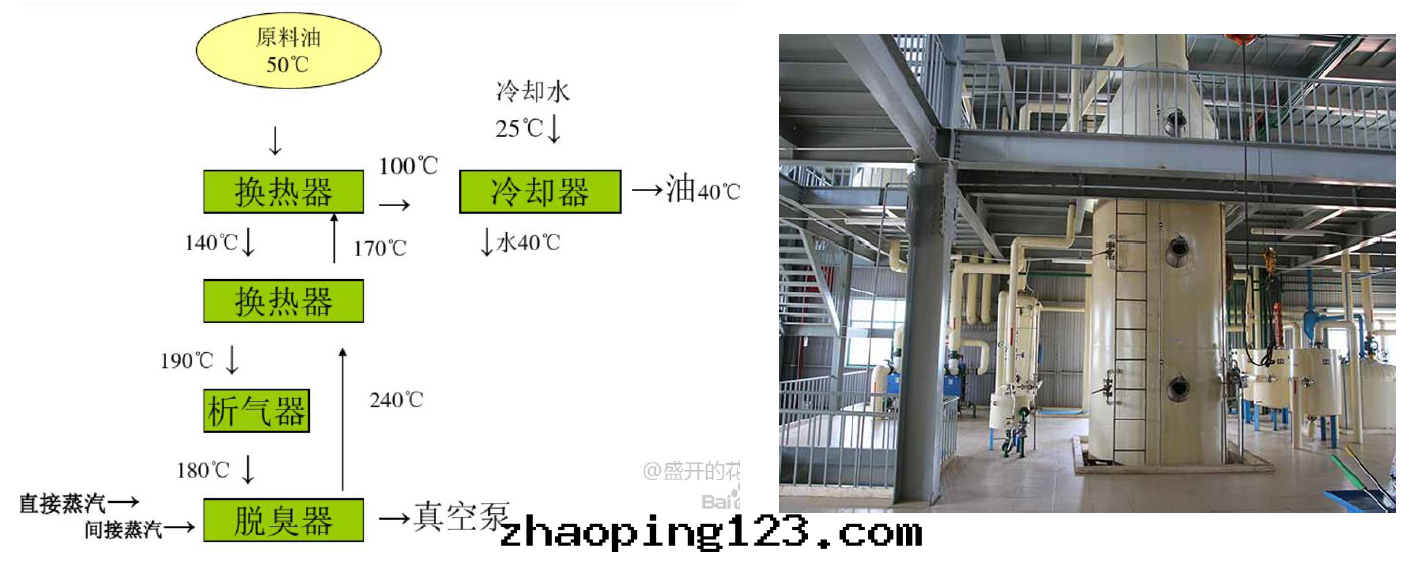

脫臭工藝：是指在真空条件下将直接蒸汽通过油脂而带走一些异味物質。脫色后的油通过泵以恒定的流量泵入0.4kpa高真空度的析气器中，油通过進料管上的多个喷嘴喷出，使油中滲入的少量空气被釋放。油從析气器中出来，被泵入油--油热交換器，與從脫臭塔出来的热脫臭油進行热交換，待脫臭油被加热到至少180℃，然后流入290℃的導热油（或高壓蒸汽）加热器，被加热到260℃，这个就是高温的待脫臭油，從導热油加热器進入到組合式脫臭塔中，在填料段中用直接蒸汽汽提出脂肪酸和其它相对易揮發的臭味物質（脫酸），再進入闆式段脫臭和热脫色。脫酸脫臭后的油從組合式脫臭塔中排出，泵入热交換器與待脫臭油進行热交換，再進入冷卻器，被水冷卻，冷卻后油温不高于70℃，最后通过精濾器后存入成品油儲存罐。
脫臭設備：大型工廠的脫臭工段一般都是采用連續組合式脫臭塔，上部为填料段，下部为闆式段；有些工廠采用半連續式和連續式脫臭塔；小型工廠采用間歇式脫臭罐。

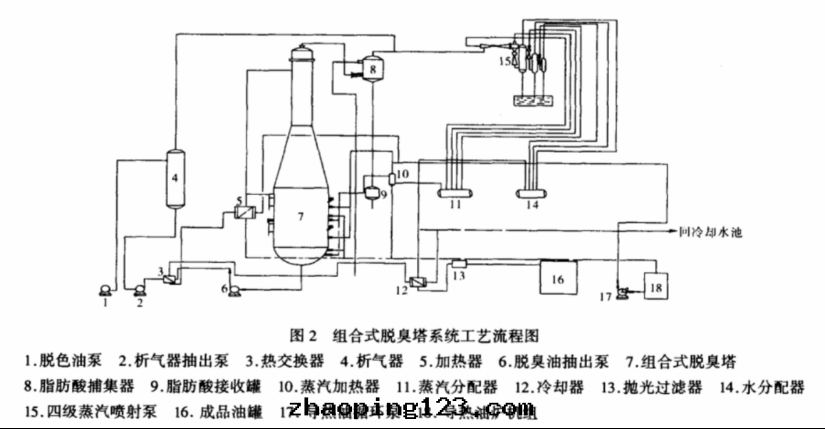

脫臭工藝流程图：
二、脫臭塔高温油对閥門的要求及選型
脫臭三步驟：析气加热除氧、脫臭、冷卻。
1、高温油管路閥門的選型及常見問題
待脫臭油温度大約180℃，脫臭油温度大約260℃，甚至更高，对閥門的要求是：零洩漏、保證衛生安全、寿命长；
問題：傳統設計是使用高温球閥，大多數用戶的球閥是采用PTFE材質的软密封，长期在高温下使用，容易软化、变形、磨損，導致閥門洩漏關不死，寿命較短。有个别用戶采用金屬硬密封球閥，可以耐高温，但是密封性能卻並不理想，洩漏时有發生，而且价格也很高。另外，高温閥一般都是焊接方式，一旦更換閥門，就需要重新切割焊接，非常麻烦！
分析：
關于球閥PTFE密封圈材質的耐温：無负荷静态时，常規PTFE的最高耐温为180℃，增强型PTFE耐温可达232~260℃，在正常生産有负荷时，耐温会大大降低，一般建議用在120℃以內的工況，高温下使用寿命很短。
關于球閥PTFE密封圈材質的性能：化學性能最穩定的一種高分子材料，耐腐蝕、不粘、自潤滑等諸多優勢，綜合性能最佳，因此称之为“塑料王”，但是其缺點也是非常明顯突出，尤其是冷流性，长时間連續使用会發生塑性变形（蠕变），經常会因外界應力被“壓扁”等等，作为閥門密封圈，变形后会加劇磨損，進而導致閥門洩漏。雖然增强型PTFE会提高耐温度，能改善部分物理機械性能，甚至改用PEEK等其他材質的密封，但是實際生産中，大家還是發現用球閥寿命太短！！
高温油閥門洩漏的后果：
高温油閥門若關不死，洩漏，将会造成非常嚴重的后果。首先是安全問題，可能造成对人員或設備的傷害；其次就是可能造成脫臭塔內部胶質磷脂等物質自燃，進而導致火災；再就是可能造成真空系統破壞，脫臭塔內壓力接近正壓狀态，油脂就高温氧化，高温可能導致着火。
解決：

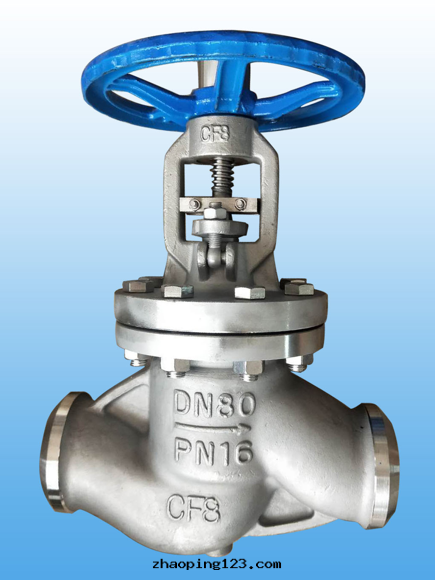

建議選用不鏽鋼波紋管截止閥！！！极力建議選用維遠品牌的不鏽鋼波紋管截止閥，确保零洩漏，司太立合金密封面耐高温，寿命很长。

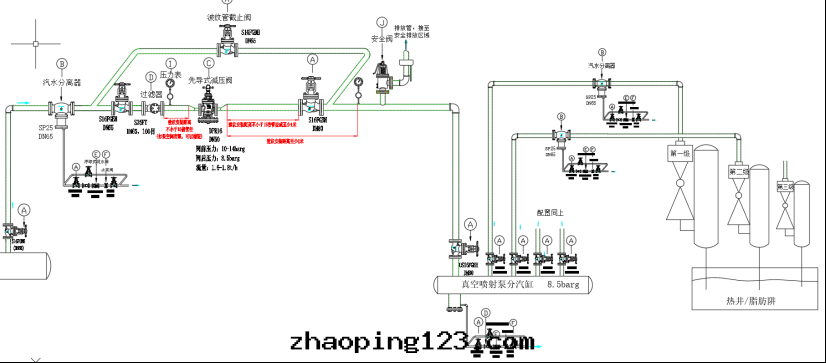

2、真空喷射泵蒸汽系統閥門的選型及常見問題
脫臭塔的真空度一般控制在0.27-0.40kpa，汽提脫臭所需的蒸汽量，是與設備絕对壓强成正比例的。要达到高的真空度，则要求閥門關閉嚴密、长效密封。
以産能600T/D精炼車間为例，傳統的大多采用四級蒸汽喷射泵，脫臭真空系統蒸汽消耗量大約占整个精炼車間蒸汽耗量的60%，采用0.5MPa蒸汽，差不多需要4000kg/h。現在一般采用閉路冷凍真空系統，即用二級蒸汽喷射真空泵+1台水环真空泵替代，这个現代新技術新工藝能耗降低了80%！！！當蒸汽壓力为0.8MPa时，蒸汽消耗量一般为700kg/h；若壓力为0.85MPa，则为750kg/h，若壓力为0.9MPa，则为800kg/h。大多數工廠采用0.85-0.9MPa的蒸汽。
真空系統对蒸汽的要求是：
A、蒸汽壓力要非常穩定；
B、第一級冷凝器排水温度要控制在20~30℃；
C、蒸汽干度要高，不能含水过多。
对閥門的要求是：減壓閥能穩定壓力，不能波動；調节排水温度的气動控制閥精度要高，偏差不能太大；汽水分離器的分離效率至少要求在95%以上！
問題及解決辦法：

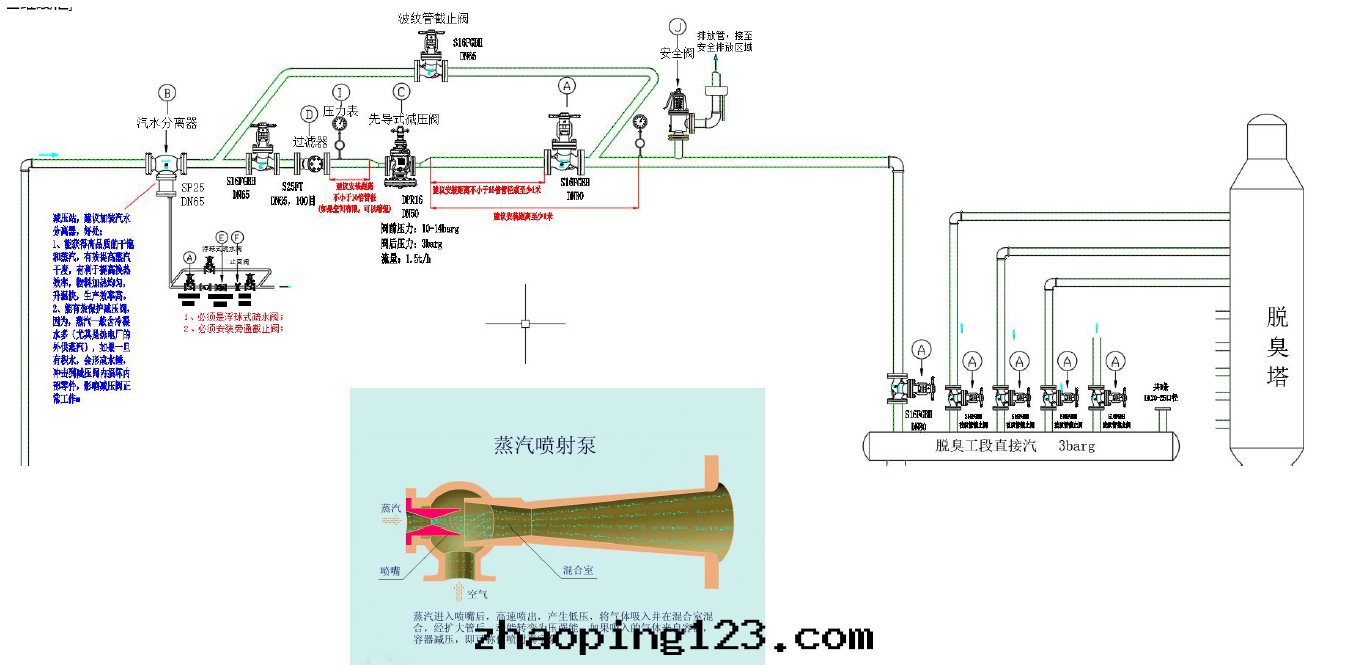

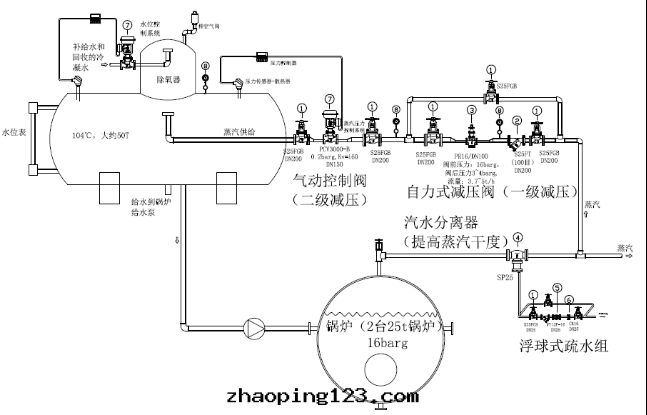

2.1動力蒸汽壓力不穩定，造成真空泵的性能不穩定，不能持續保證真空度。--建議采用先導式蒸汽減壓閥（或波紋管密封气動減壓閥）；
2.2 第一級冷凝器排水温度沒有自動控制，或者控制不準，影響了蒸汽喷射泵的工作效率；供水不穩定，甚至出現冷卻水中斷；末級喷射泵的排气口，沒有有效的止回閥，若蒸汽突然中斷，就会導致系統的真空破壞，造成事故！--建議在蒸汽管道上裝波紋管密封气動控制閥，自動控制排水温度，以提高經济效益；
2.3 蒸汽中含水引起真空波動，甚至会抽不起真空，特别是第一級泵拉瓦爾喷嘴喉徑很小，对蒸汽品質要求极高，含微量水分都可能引起喷嘴的冰塞，造成開第一級喷射器真空度反而下降或沒有作用的問題！！！--建議在分汽包前加裝汽水分離器，这一點至關重要！同时要对蒸汽管路嚴格有效保温，還有疏水閥也要用浮球式的。为取得最佳工作效益，可采用过热5-10度的过热蒸汽，稍微过热一點即可。极力建議選用廣州維遠回旋式+擋闆式二合一的汽水分離器，分離效率高达98%以上！
以前要求直接蒸汽（低壓蒸汽）要經过过热處理，現在因为考慮到飽和蒸汽对油脂的降冷作用很小，不再强調蒸汽过热，但是要求蒸汽干燥、不含氧。要嚴防直接蒸汽把鍋爐水带到油中，高温下很容易飞濺，因此務必要增加汽水分離器，嚴格分離出蒸汽中可能攜带的冷凝水，防止爐水盐類或輸气管道金屬離子混入油中，引起油脂氧化。
另外，蒸汽鍋爐也必須設置除氧器，避免蒸汽中带氧。
三、脫臭塔的蒸汽消耗及节能
影響脫臭的四大因素：盡可能高的温度；盡可能低的壓力；适量的蒸汽；合理的喷射系統。脫臭过程中，越到后面需要的蒸汽越多，过程终了所耗的蒸汽是剛開始时的10倍。
1、較低的操作壓力（真空度）会降低汽提脫臭所需的蒸汽量，如在同樣操作温度下，壓力1.6kpa时耗汽量是0.8kpa时的2倍，壓力3.2kpa时耗汽量是0.8kpa时的4倍，脫臭的时間也是成倍增加。因此，必須盡可能提高設備真空度，最好控制在0.27-0.4kpa，以达到节能目标。
2、汽提脫酸脫臭时，直接蒸汽量（汽提蒸汽量）对于間歇式設備一般为總油量的5~15%，半連續式設備为4.5%，連續式为4%。通常間歇脫臭需要3-8小时，連續脫臭为15-120分鐘。因此，選用先進的工藝及設備，也是节能的最重要保障。
汽提脫臭的蒸汽耗量大約为30-50kg/吨油，以600T/天精炼車間，汽提蒸汽需要（30~50）*600/24=750~1250kg/h，大約占系統耗汽的40%；真空系統的蒸汽耗量大約为1100~1800kg/h，占60%，脫臭總蒸汽消耗大約2~3t/h。
