硫化機在輪胎和橡胶制品行業當中應用非常廣泛！其中橡胶制品包括：橡胶闆、橡胶管、電缆、胶輥、輸送带、傳動带、橡胶鞋、密封件等；汽車行業以輪胎硫化和空气彈簧硫化應用最廣。
一、硫化工藝
1、硫化是輪胎生産中最后一道工序，是将成型的胎坯变成輪胎成品；对于橡胶制品，硫化是胶料在一定条件下，橡胶大分子由線型結構轉变为网狀結構的交聯过程。通常将胎坯放在模具內，一方面让蒸汽通过热闆和模型，一方面让过热水或氮气進入胶囊內，使輪胎內外同时受热硫化。
2、硫化方式：
A、过热水硫化：內温由过热水提供，外温由蒸汽提供，一般用于载重斜交輪胎和全鋼载重子午線輪胎；（傳統方式）
B、高温蒸汽和过热水硫化：胶囊內先充入1.5MPa的高温蒸汽，一定时間后再充入壓力較高的过热水，一般用于轎車子午線輪胎；（能耗很大，正逐步被氮气硫化替代）
C、全蒸汽硫化：胶囊內壓不好控制，一般用于乘用子午線輪胎和輕载子午線輪胎；（很少用）
D、充氮气硫化：胶囊內壓可控且穩定，需要增加放气和抽真空系統，用于半鋼轎車子午線輪胎。（是目前最先進的方式，可以顯著提高輪胎質量，縮短硫化时間，提高效率，节能，延长硫化機胶囊的寿命，因此，我们今天主要来探讨氮气硫化工藝設備及其閥門配置選型）

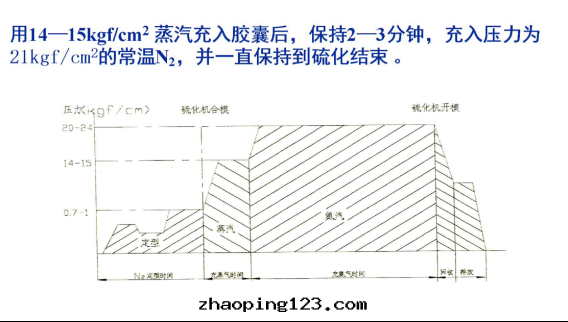

3、氮气硫化工藝步驟：
生胎入模后，先用低壓蒸汽(0.03MPa~0.3MPa)充入定型並合模，接着以高壓蒸汽(1.4MPa~1.7 MPa)吹入胶囊，吹入时間一般持續2min～8min，待蒸汽充入量可确保硫化周期結束前胶囊內温度不低于150℃即可；然后再切換通入氮气（2.0-2.8MPa），利用充氮硫化的“保壓保温”工藝硫化至結束，期間要經过幾次排凝；硫化結束后将混合气体排出、開模、卸胎。
由此可見，所谓“氮气硫化”實際上並非純氮硫化，而是先由飽和蒸汽完成升温，然后充入純氮升壓、保壓，待硫化結束后，将氮气，蒸汽混合气体一起排放出来。
二、硫化機及热工管路系統

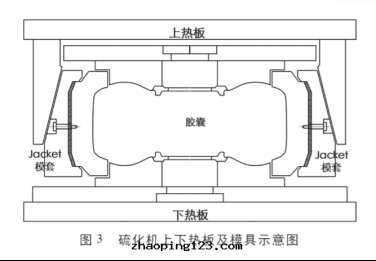

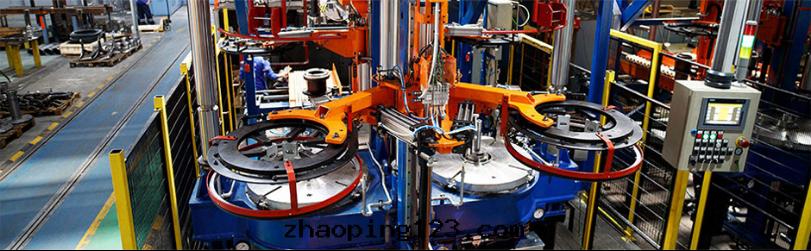

热硫化的設備主要有硫化罐和平闆硫化機等，子午胎硫化主要采用双模定型硫化機，也称热闆硫化機，其中热工管路是硫化機的重要組成部分。这些管路控制硫化介質進入胶囊、蒸汽室（热闆和模套），實現抽真空控制、定型控制、胶囊內壓控制以及蒸汽室温度控制的動作，管路中的執行元件主要有气動切斷閥、气動控制閥（調节閥）、平衡閥、疏水閥、止回閥、截止閥等閥門。
气動切斷閥：主要用于內温控制，控制內壓蒸汽管路、內壓氮气管路、排气管路的開關切斷（通斷）；
气動控制閥：主要用于外温控制，即加热外模的蒸汽流量調节，以控制硫化模的温度。
疏水閥組：主要用于外温冷凝水排放。

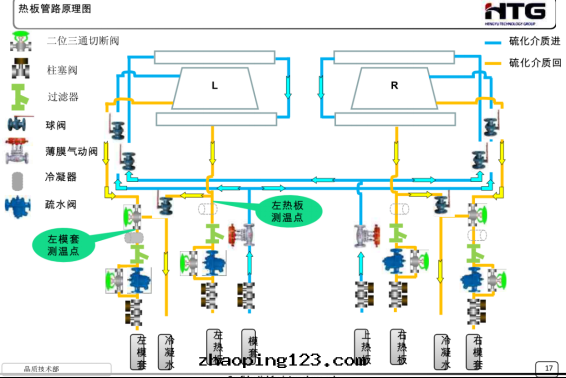

三、硫化機的外温蒸汽控制系統和疏水系統
衆所周知，温度、壓力、时間被称为硫化的三要素， 其中尤以温度控制为關鍵且較複雜。衡量温控好壞主要看恒温特性和追從特性(實时性)。恒温特性：硫化过程通常要求热闆和胶囊保持170℃左右的高温，誤差要求在±2℃內。温度过高会“烤糊”輪胎, 温度过低则会發生欠硫。假如使用温控精度不足, 会造成實際温度超过範围而不被控制, 從而影響輪胎質量。追從特性：硫化过程需要在启動加热和發生温度偏差时能以最短时間达到170℃的恒温狀态。温控性能不足会使響應变慢, 延长升温时間, 同时在温度出現擾動时不能及时調整造成輪胎質量不穩定。
因此，硫化機使用的蒸汽壓力一般为7~8barg，对應的飽和温度为170-175℃，所以需要使用減壓閥和气動控制閥。为了确保温度穩定，必須使用疏水閥及时将冷凝水排放干净。

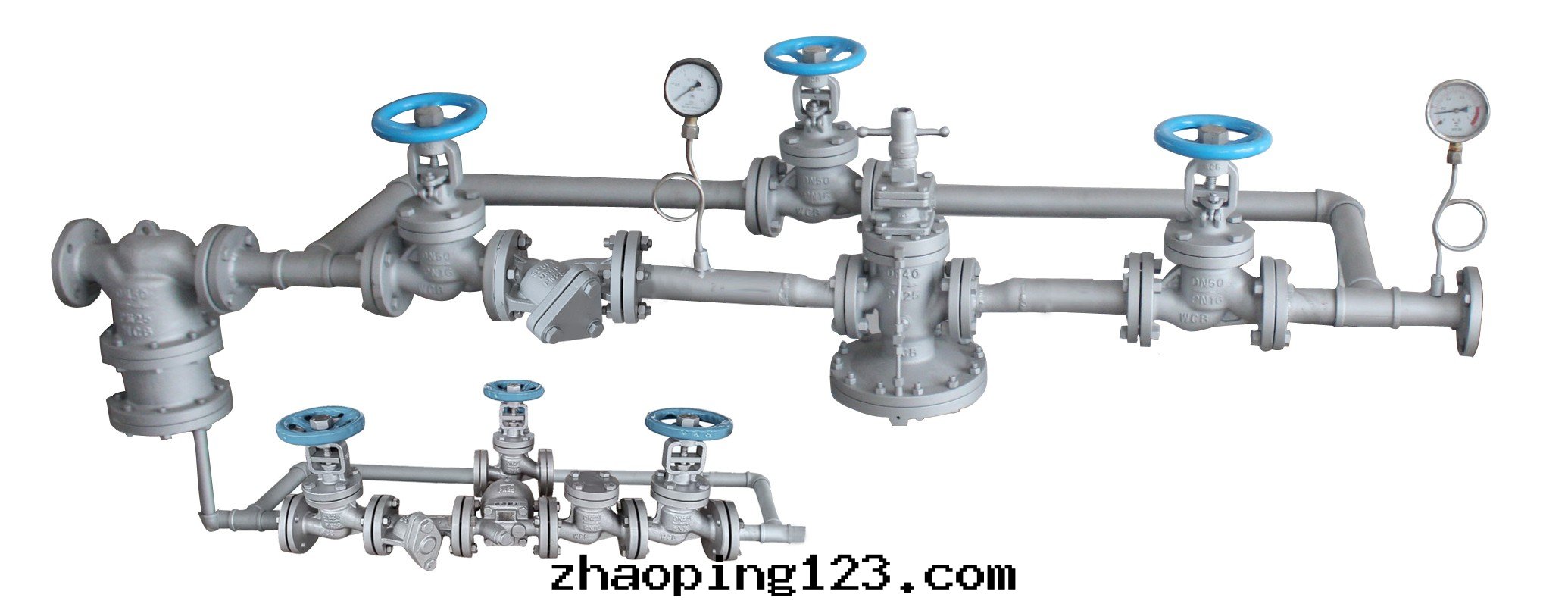

1、汽水分離器+減壓站系統：
我们都知道，硫化機的蒸汽和冷凝水回收的管道都布置在地面，用金屬软管連接上升到热闆和模具，为了盡量保證热闆和模具表面的温度均勻並穩定，这里利用了飽和蒸汽的壓力和温度是一一对應的物理特性，所以要求蒸汽壓力非常穩定，且蒸汽品質要极高，也就是说要求蒸汽很干燥，不含水，因此，强烈建議在外温蒸汽主管道上安裝way’s二合一高效汽水分離器SP25（回旋式+擋闆式，分離效率到达98%以上），還有way’s先導式蒸汽減壓閥PR16或DPR16，这将是最为完善的閥門配置。
2、气動控制閥系統（比例調节閥）
硫化機的外壓蒸汽是通过气動薄膜調节閥進入蒸汽室，而使外温穩定在工藝所要求的温度上。

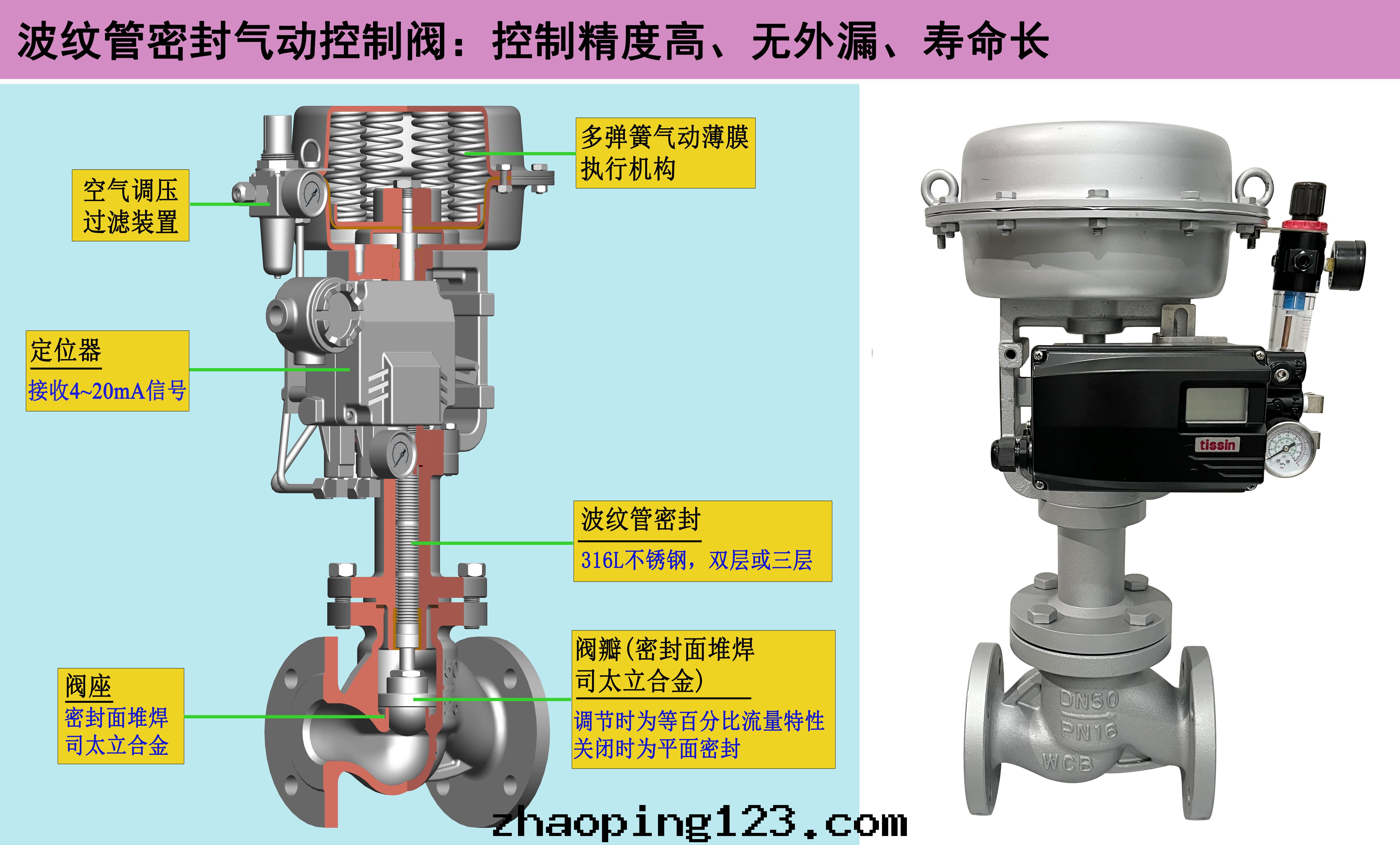

强烈建議選用way’s波紋管密封气動控制閥，型号PCV3000-B1，等百分比自動調节，波紋管結構保證閥杆快速準确動作，零外漏，确保精确的控制温度。
3、疏水系統：
上面我们提到了，硫化过程通常要求热闆和胶囊保持170℃±2℃的温度，很多用戶明明用了最好最精确的气動控制閥，卻還是普遍出現了一个共同的問題：
A、硫化機上下模的温度總是不一致，都存在不同程度的温差，温差大于±2℃；
B、有时温度也升不到所需的硫化温度，这将直接導致橡胶制品的硫化質量不合格，即“欠硫”現象。
C、能源損耗过大。
那这到底是什麼原因造成的呢？这很可能是因为冷凝水排水不及时造成的，我们这里不得不再次强調一个概念，“蒸汽綁”，硫化機是一種极易産生蒸汽綁的設備。
因为热闆和模具的蒸汽室空間很小，蒸汽從地面通过很小的软管（一般是DN20或25）先進到上模，然后一路串聯到下模，这樣上模的冷凝水将伴随着蒸汽一起進到下模，最终從下模出来的很可能就是一股水一股汽这樣交替流動，一旦蒸汽進入疏水閥，因为疏水閥具有“阻汽排水”功能，蒸汽被鎖閉在疏水閥閥体內，造成冷凝水無法排出，这就是“蒸汽綁”現象，最终導致模具內積水，下模的温度比上模温度低，有时温差达3℃以上，嚴重时，模具不热，达不到工藝要求的温度等問題。
解決方案：

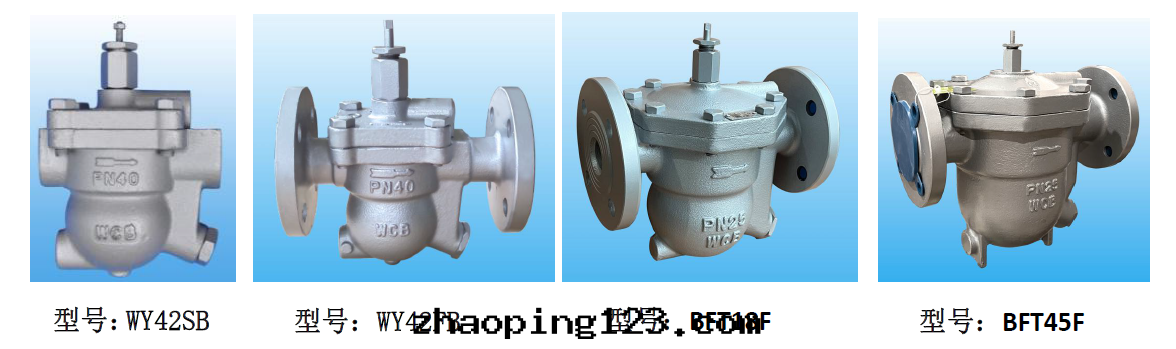

1）選用能破除“蒸汽綁”的專用疏水閥，如way′s带有破除“蒸汽綁”裝置的B系列自由浮球疏水閥，型号WY42FB/BFT18F/BFT45F（法蘭連接），WY42SB（螺紋連接）。
2）建議上下模具分開單獨進汽、單獨疏水，也就是采取並聯的方式，不要采取串聯的方式。
Tips：为什麼不建議采用气動閥定时排水？
有一部分用戶，因为選用了不合适或質量一般的疏水閥，經常出現堵水，以为就是硫化機不适合裝疏水閥，轉而改用气動切斷閥或電磁閥定时排水的方式，比如切斷閥每關閉30~40s就開启0.5s定时排放冷凝水，如果硫化機温差或者温度波動超出要求，就縮短間隔时間，延长排放时間，看起来这辦法很好，可是这会造成嚴重的蒸汽損耗，損耗比例高达5~10%！更有甚者，个别用戶甚至不用气動閥，直接用受到閥門打開一點點開度直排，这樣会浪費更多的蒸汽，即使增加了热水罐，也還是会存在很大浪費。

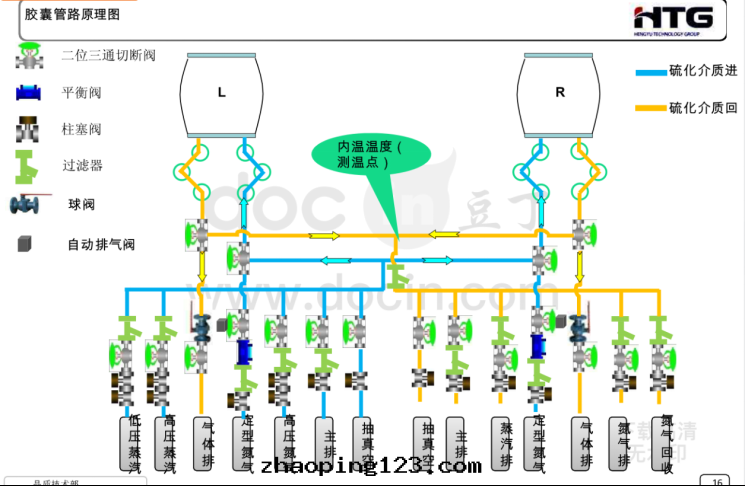

四、硫化機的內温控制系統
從前面的硫化工藝得知，硫化时需要先分两次通低壓蒸汽定型和定位，合模后再通高壓蒸汽对胶囊加热定温、通高壓氮气定壓硫化，等硫化完成后需要排气、氮气回收 (5bar排放)、抽真空等一系列動作，将硫化介質排放到相應的主管路中，均由时間程序控制器(TIMER)或可編程序控制器(PLC)自動打開或關閉閥門，这就需要用到气動切斷閥。如果切斷閥洩漏關不死，会造成如下惡果:
①內壓洩漏;
②切斷閥開關動作混亂;
③無法抽真空造成胶囊爆炸等。
由于硫化機群是共用一个热工系統的，如果不能及时找到內洩漏位置並加以維修改善，單機台的失控将会引起車間的热工系統的失控，就会使正在硫化階段的輪胎因脫壓而報廢，甚至發生停産事故。这对硫化機群的連續正常生産将構成相當大的威脅，尤其在硫化機台數較多的情況下更为嚴重。
鑒于以上原因，极力推薦選用廣州維遠way’s气動波紋管截止閥，尤其是蒸汽管道上，可快速自動切斷介質，密封面的司太立合金材質耐高温、耐沖蝕，閥杆處波紋管密封零外漏。
