油脂制取领域，先進的大豆預處理浸出工藝可采用脫皮、擠壓膨化和湿热處理等技術，目前比較流行的则是干燥調質热脫皮預處理，其工藝流程为；大豆→清理→干燥調質→破碎→脫皮→軋胚→浸出。調質的目的是調节大豆的水分和温度，使其变软，增加塑性，並将其破碎成4-6瓣，並为軋胚烘干創造条件。
預處理工藝設備中则以調質塔最为重要，下面我们就来探讨調質塔與蒸汽閥門的選用問題。
一、調質工藝及調質塔設備说明

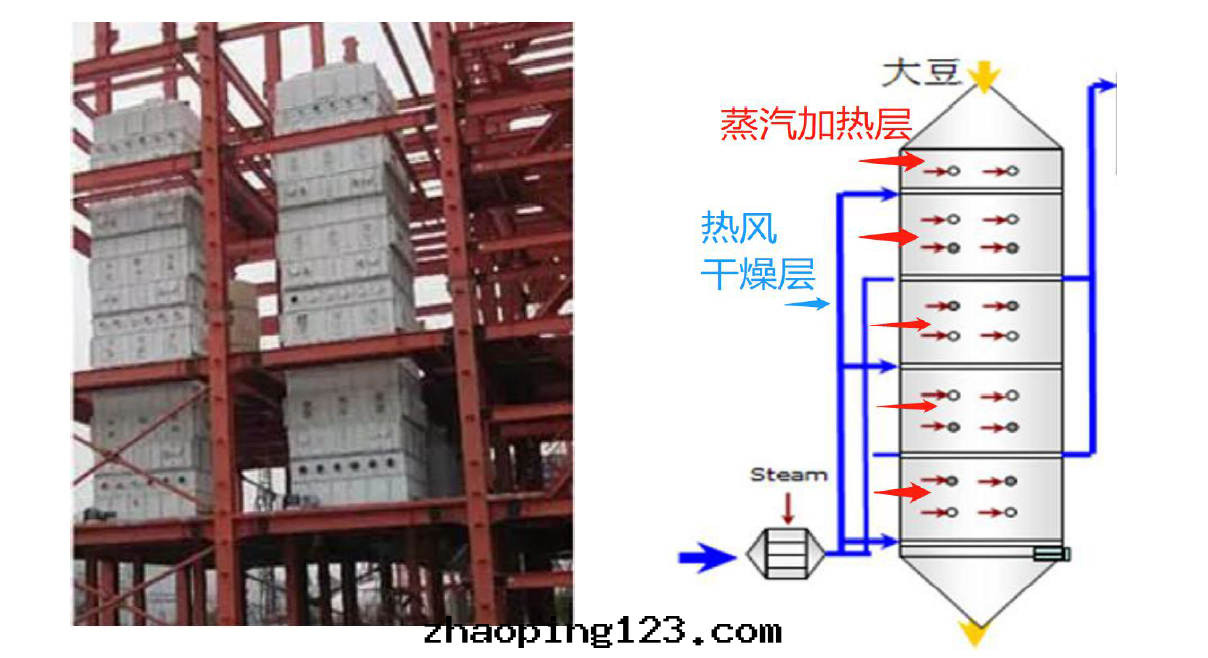

大豆調質塔一般为方形結構，根據産能和原料水分的不同，一般采用9层或13~14层不等，由進料段、蒸汽加热段、热風烘干段、傳動出料段組成。在蒸汽加热层，大豆被間接蒸汽加热升温，蒸汽壓力不超过0.1MPa，同时內部水分被蒸發到表面，然后大豆進入热風干燥层，大豆表面水分被热風吸走，用来加热热風的蒸汽壓力一般在0.15~0.3MPa（實際壓力根據含水率和热風温度而定）。經过热風层后的大豆再次進入蒸汽加热层及热風层，如此反複，大豆在蒸汽管間来回穿行，最大限度地达到了干燥和软化的效果。
二、調質塔內蒸汽壓力控制
調質塔內加热圈是采用低壓蒸汽（0.5~1barg）加热進行調質的，若壓力过高，会造成大豆在加热管的接触區过热；若壓力太低又会影響软化效果。再者，若壓力急劇变化，壓力不穩定，沒辦法得到干飽和蒸汽，湿蒸汽过多，也会造成設備的堵塞。因此，減壓閥的減壓效果，壓力是否穩定，都会嚴重影響到調質的效果。
因進来車間的蒸汽壓力大多工廠都大于8barg（甚至大于10Barg），正常先導式減壓閥的減壓比为10：1，因此，如需減到0.5barg，则需要做二級減壓，就是使用两个減壓閥串聯使用！

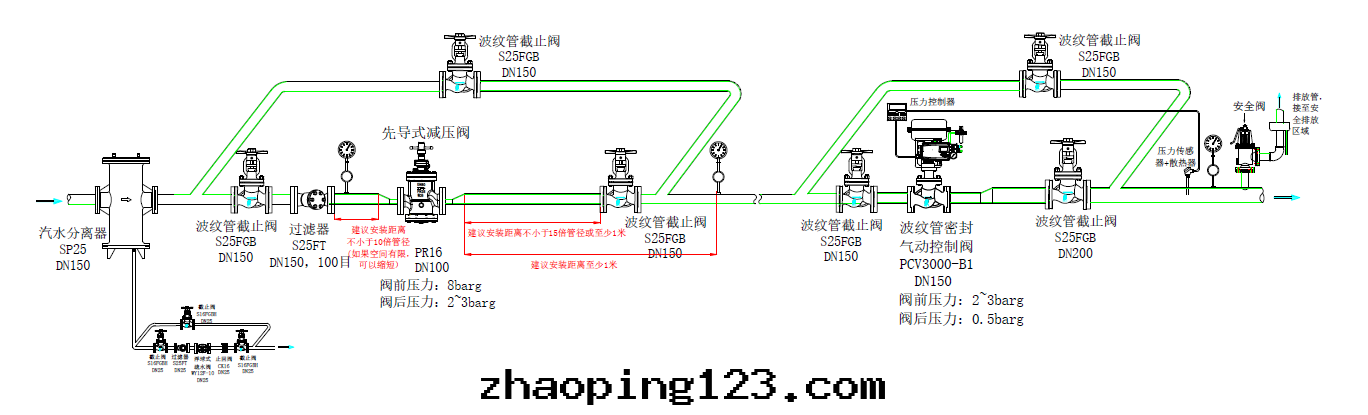

又因二次壓力太低，低于1barg以下，因此最佳方案为：第一級使用先導式減壓閥PR16，先減到2~3barg，第二級使用波紋管密封气動控制閥PCV3000-B1（減壓比为50：1），再減到0.5barg，这樣的組合最理想，既可以保證壓力很穩定，精度更高，又可以保證两組減壓閥門的使用寿命更长。

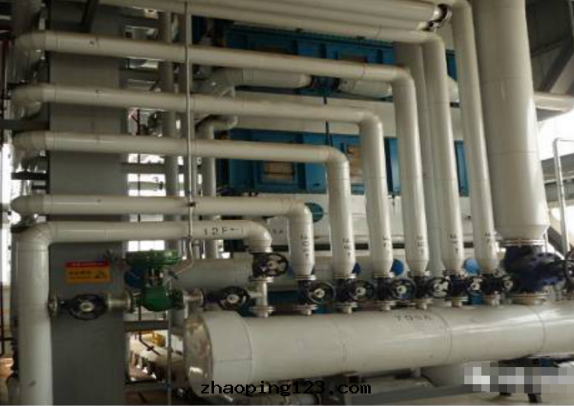

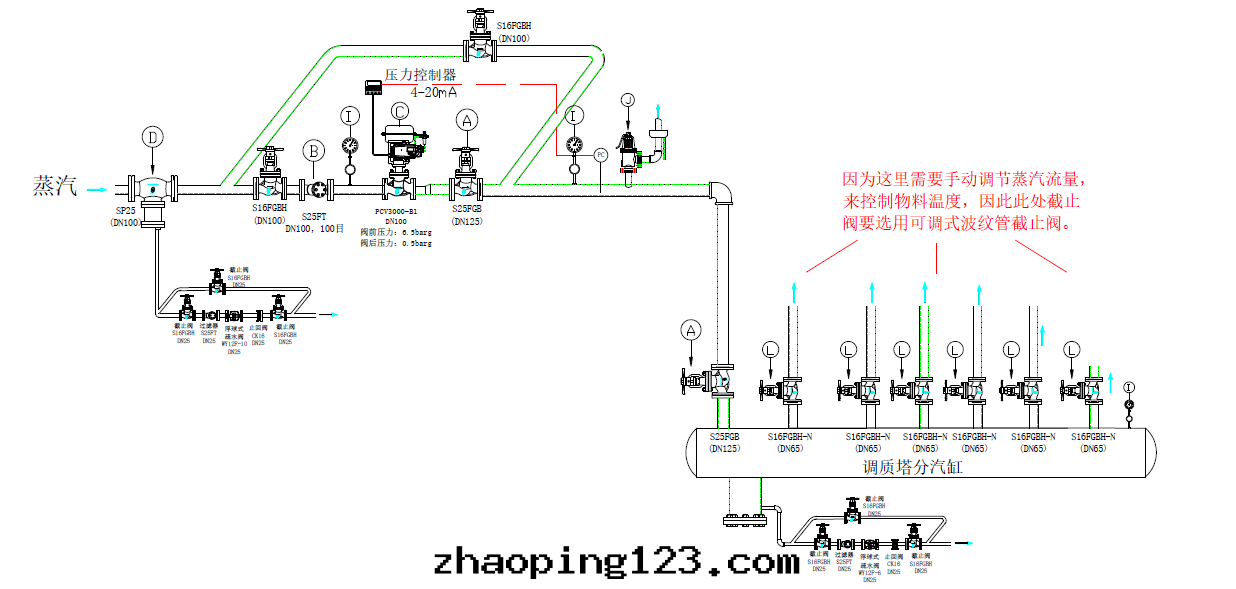

不过實際操作中，有些工廠来汽壓力小于8Barg的話，一般就是直接用一个減壓閥或气動控制閥，将壓力減到0.5~1barg，進入到調質塔分汽缸。如下图：（目前最节能最理想的設計是，采用2台調質塔）
三、調質塔內大豆温度控制
我们知道，原料進塔后是逐层加热的，料到哪层蒸汽就加热到哪层，當每层加热區被物料填滿后緩慢加大蒸汽量，同时根據物料水份調整風門及蒸汽用量。一般調質时間为30-40分鐘，出口大豆料温度为65℃左右，調質后大豆水份含量10.5-12%，物料應软化徹底，無过性和焦糊，具有一定的可塑性和彈性。因此，需要根據進料狀态来調节每层蒸汽流量，以保證大豆温度和水分的均衡，这一點非常重要，因此这里建議選用專業的可調式波紋管截止閥S16FGBH-N或S25FGB-N，可手動等百分比調节流量！（如上图所示）

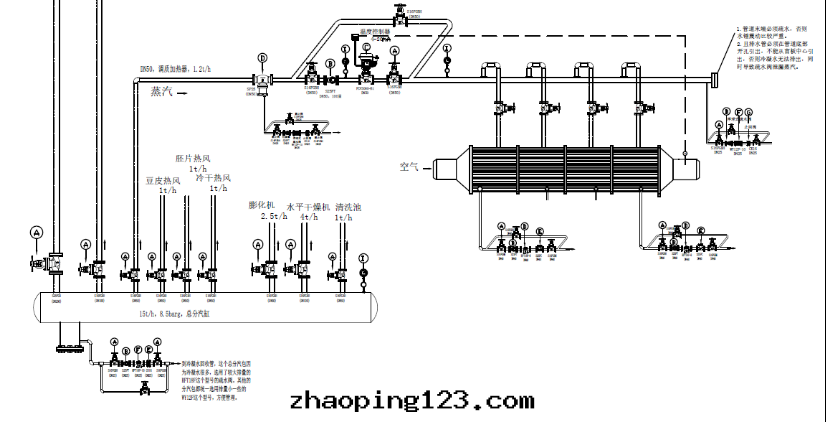

另外，热風干燥层的热風，是利用蒸汽通过空气加热器来加热的，因此每一个加热器進汽管上都需要單獨配置一台气動控制閥，确保对热風温度的精準控制。
總之，因为調質塔在運行时，嚴禁空料层或物料静态加热，因为会導致局部物料长时間加热，引起高温自燃，存在着火的危險。因此，選用一款性能穩定的控制閥就非常重要，来精确的控制蒸汽進量，關閉时不会洩漏蒸汽，控制精确，不会造成超温。建議選用Way′s波紋管密封气動控制閥，型号PCV3000-B1，波紋管結構，零外漏。
四、調質塔后疏水
調質塔由于有多层蒸汽，耗汽量非常大，處理量为4000t/d的大豆調質塔耗汽量約为80~100kg/t料，即12~16t/h，其中大豆加热层的蒸汽耗量大約7.5~10t/h，热風加热器（一般設置有3~4个散热器）的蒸汽耗量为2~3t/h*3台=6~9t/h。

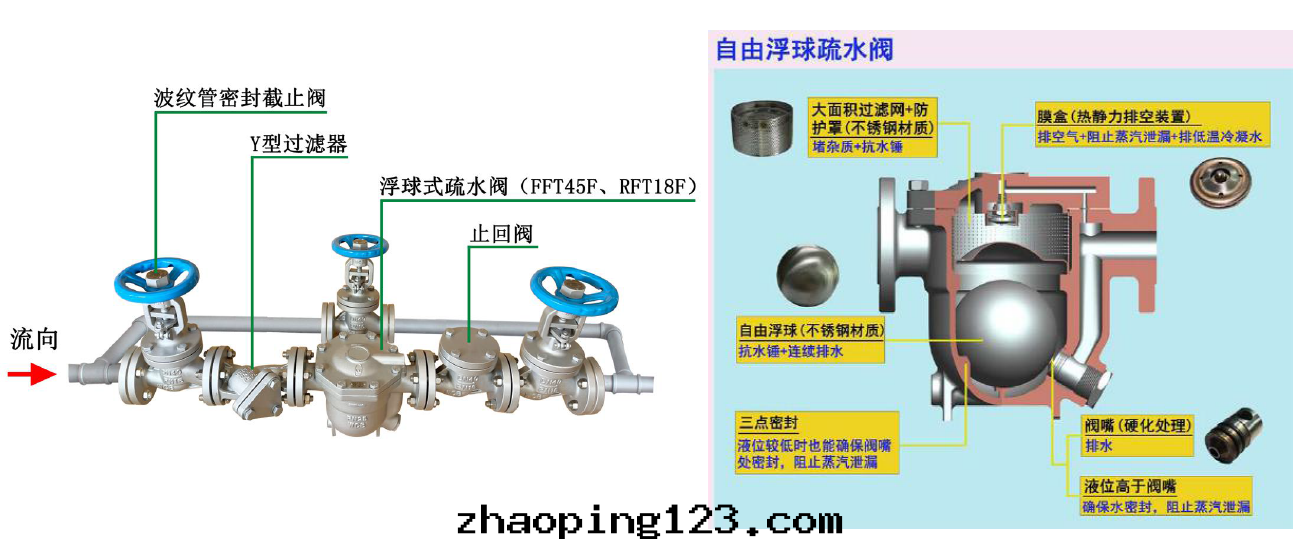

大豆加热层蒸汽壓力为0.5-1barg，如果每层只裝一个疏水閥，则大約需要裝14个FFT45F-2，DN40~50浮球式疏水閥；如果每层裝两个疏水閥，则上面4层，大約需要裝8个RFT18F-2，DN32~40浮球式疏水閥，其他层大約裝20个WY12F-6，DN25的浮球式疏水閥；
这里需要强調一點，因为疏水閥前端壓力很低了，疏水閥后端不允許再有背壓，否则疏水閥排水及其困難，導致堵水，嚴重影響生産！因此此處的冷凝水回收管不能爬高，應放置在低于疏水閥的位置，回收罐也應盡量放置在調質塔附近，且为開放式（有对空排气管）。
