油脂加工分为两大闆块：油脂制取和油脂精練；
油脂制取又分为三部分：預處理、榨油和浸出；浸出工藝設備中则以蒸脫機最为重要，下面我们就来探讨蒸脫機與蒸汽閥門的選用問題。

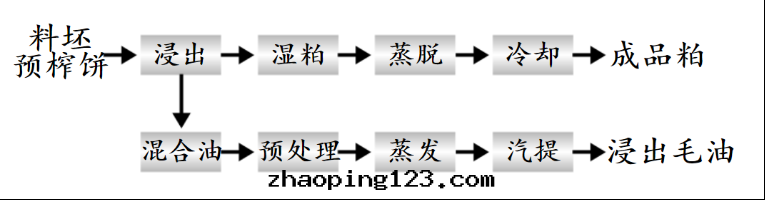

一、油脂浸出工藝流程
二、蒸脫工藝及設備说明
蒸脫機是制油浸出車間的重要設備，它不僅關系到豆粕的質量，同时也關系到加工成本、經济效益和車間的生産安全。豆粕是大豆經过清理、破碎、軋胚、膨化、浸出、蒸脫、干燥和冷卻工序得到的産品。從溶劑浸出器中出来的油根據原料的不同含25%到35%的溶劑，这些湿粕必須經过脫溶，干燥和冷卻，这些工序都是通过蒸脫干燥機（也称为DTDC）進行的。DTDC由預脫层、混脫层、直接汽层、抽气层、干燥层和冷卻层組成。大型項目DTDC中蒸脫部分（DT）和干燥冷卻部分（DC）是分開設計的，小型項目DT和DC一般制作成一体。

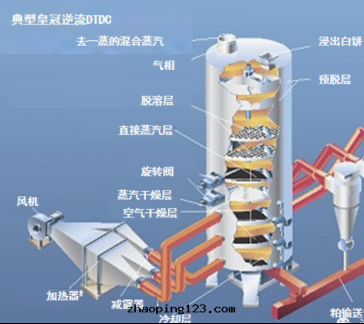

湿粕從DT頂部進入最上层，物料由上向下依次進入各层，DT有四種不同類型的层：預脫溶层, 逆流层（烤粕层）, 直接汽层, 和蒸汽干燥层（节能层）。为提高物料温度並蒸發溶劑，必須使用間接蒸汽加热或直接蒸汽喷射。

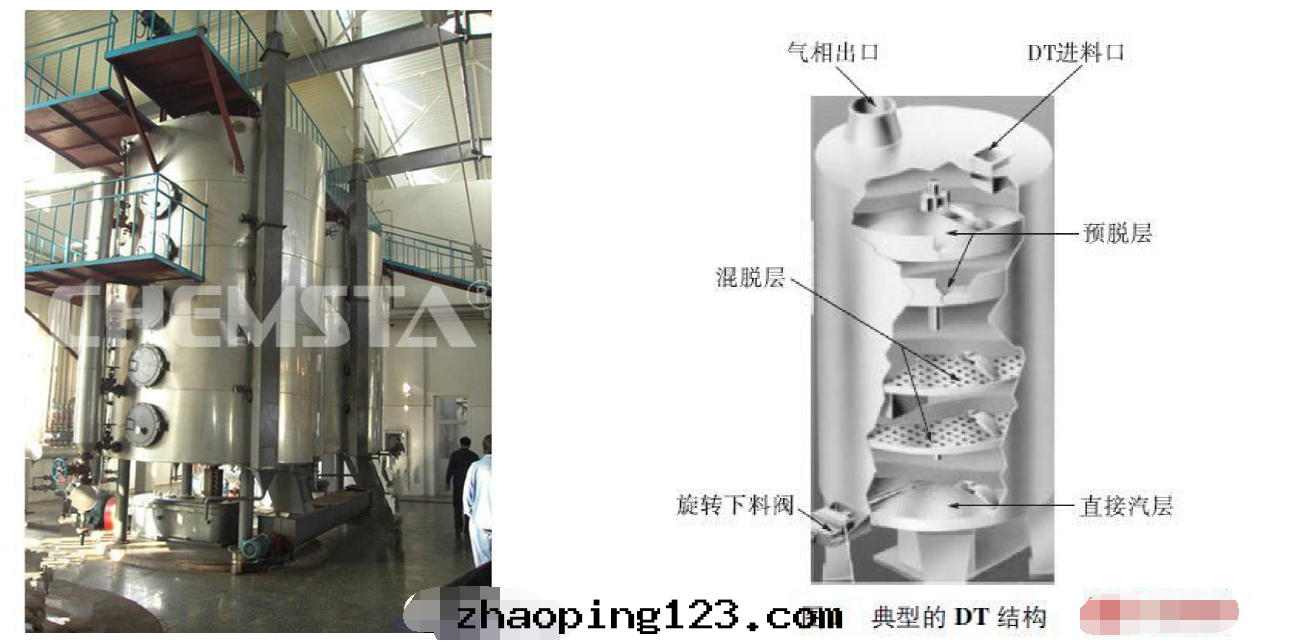

1、典型的DT結構如下图：
2、預脫层結構及控制
預脫层是通过底部夾层对湿粕進行間接加热，從而使粕中溶劑蒸發，湿粕的温度由剛進入时的58℃上升至正己烷的沸點68℃，10%~25%的溶劑在預脫层被去除。預脫层夾层蒸汽壓力正常控制在0.8MPa以上（一般10Barg），温度高于175℃（一般185℃）。DT中預脫层數量可多至7层，或可少至1层。
3、混脫层結構及控制（也叫逆流层或脫溶层）
混脫层同时具有直接加热和間接加热，通常設計1~4层，直接汽主要来自直接汽层通入的水蒸气和下层蒸發出来的正己烷气体；間接蒸汽为新鮮蒸汽，壓力和温度與預脫层的一致。
豆粕從預脫层進入混脫层首层——DT最为關鍵的一层，直接蒸汽在混脫层首层被大量冷凝，在直接汽和間接汽的作用下，豆粕温度由68℃迅速上升至100℃，由于水蒸气的冷凝，豆粕水分急劇上升至17%~21%。温度和水分的上升，使豆粕蛋白發生变性，溶解度由90%降至45%。豆粕離開混脫层首层时，99%的溶劑已被脫除。
（經验值：預脫层这里，3kg的蒸汽就能夠加热100kg的粕，1kg的蒸汽可以蒸發湿粕中6~7kg的正己烷。)
4、直接汽层結構及控制
通入直接汽层的直接汽量占DT總耗汽量的75%，直接汽夾层上表面設計有大量的小孔，用于直接汽進入料层。直接汽层孔徑和數量是根據直接汽流量決定的，通常直接汽层壓力設計为0.35~0.7barg，最高不能超过1barg。車間供應的直接汽壓力通常为10 barg 壓力飽和蒸汽 (185℃)，通过流量調节閥后，水蒸气变为0.35~0.7barg的过热蒸汽（150~160℃）。因此，DT直接汽层夾层上表面温度通常为155℃左右。
DT直接汽量由薄膜气動調节閥根據DT頂部气相温度由PID控制，DT气相温度高时，薄膜气動調节閥開度減小；气相温度低时，薄膜气動調节閥開度相應增加。
5、DC干燥冷卻機
DC作用主要是对粕進行干燥冷卻，湿粕與空气在DC干燥冷卻层進行逆流換热，将水分由19%降至12.5%左右，即带走6.5%左右的水分。干燥层（热風层）是風機将热風通过底部的夾层吹入料层之中，将粕的水分脫除。热風經过飽和蒸汽加热器加热达到一定的温度。在脫除粕的水分的同时粕的温度也降低至50-60℃。
本次忽略DC部分的说明，着重解说DT部分。
三、DT直接蒸汽怎麼配置閥門最合理？
實際生産过程中，間接蒸汽管路的閥門容易選型，一般都不太容易出故障，但是DT直接汽管路閥門就比較複雜，需要考慮的因素較多，比較容易出問題，寿命也相对較短，尤其是气動調节閥。
常見問題1：
以1000~5000T/D大豆生産線为例，一般来到蒸脫機的壓力为9~10Barg，直接汽管道为DN80~150，蒸汽流量大約3~12t/h，有些工廠管徑偏大，可能为DN200，閥門也選型过大，造成控制不準，噪音很大，寿命縮短；有些工廠管徑偏小，可能只有DN50，造成閥門全開都不夠流量，經常需要打開旁通補汽。
常見問題2：
蒸汽含水多，湿度大，气相温度偏高，難以控制，能耗大。
常見問題3：
沒有安裝流量計，系統配置不完善，沒有完善的节能措施。
分析：從分汽缸出来的蒸汽，應該按照正常30m/s流速来選擇管徑和閥門, 截止閥、过濾器和汽水分離器等常規閥門口徑應與管道同徑，流量計和气動調节閥應該計算Kv值后再據此選型，一般可以比管徑小一級；如果調节閥沒有縮徑，则需要選用偏小一級的Kv值。
解決：
1、建議气動控制閥和流量計嚴格計算Kv值並選型，其他閥門不要随意縮徑；
2、建議加裝汽水分離器，提高蒸汽干度（也就是提高蒸汽品質），且裝到流量計前面，同时保護流量計和气動調节閥；
3、建議加裝流量計，且嚴格保證流量計前后的安裝間距，随时關注系統能耗指标，为节能降耗提供有效依據；
4、建議加裝气動開關閥，可自動切斷蒸汽。
原因和計算过程如下：
四、控制閥選型：
根據一次壓力、二次壓力和蒸汽流量等參數計算Kv值，然后嚴格選型。
比如某公司工況： 用于DT直接汽，管徑DN150，蒸汽壓力9~10barg，流量12~12.8t/h，由此計算出控制閥最大流量系數Kv=92.75，選用Kv=250，这时閥門最大開度在74.68%，小于90%，屬于合理開度。根據Kv值，選擇DN125的波紋管密封气動控制閥合适，但是基于上面的分析说明，也可以選用DN150口徑的，型号为PCV3000-B，DN125或150，PN25法蘭連接，Kv=250。
此型号控制閥優勢（相比傳統填料密封控制閥）：波紋管密封結構，确保零外漏；因为沒有填料的摩擦阻力作用，反應速度更快，控制精度更高；內密封面堆焊司太立合金，更耐沖蝕汽蝕，關閉时采用平面密封，關閉更嚴密，使用寿命更长。
備注：Kv=Gs/(13.8*P1)=12800/(13.8*10)=92.75
具体的參見附件《調节閥計算書》
Kv值選型过大或閥門選型过大：造成控制精度降低，寿命縮短；
選型过小：即使閥門全部打開，流量也不夠，物料無法升温。
五、为什麼截止閥和过濾器要選用DN150，不能用DN125的？
1、管徑的選擇：

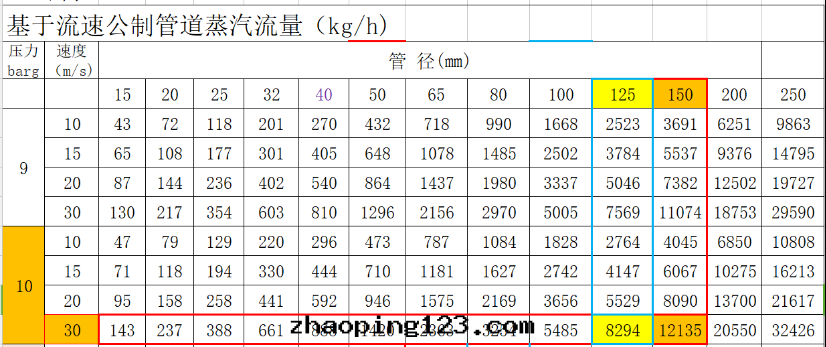

根據實際蒸汽壓力和流量，從下表中查看應該選用多大的管徑，一般蒸汽管道和閥門（包括截止閥和过濾器）
選管徑时參考30m/s的流速。
從下表查出，10barg壓力时，DN150蒸汽管道的最大流量为12135kg/h，滿足要求，DN125管道的流量只有8294kg/h，偏小。
2、流速計算
对于蒸汽、給水、工業水等單相流体的管道，根據選定的介質允許流速，就得出如下簡化公式：
式中：Dn——管道內徑
G——介質質量流量（t/h）
Q——介質体積流量（m3/h）
v——介質比容（m3/kg）--根據蒸汽壓力查蒸汽表可得
w——介質流速（m/s）
現在已知我们的流量G=12.8t/h，如果管徑DN125，查蒸汽表得知 9barg壓力时蒸汽比容v=0.197945m3/kg
可以反推出蒸汽流速w=57m/s
由此看出，比正常流速增大了一倍，所以蒸汽对閥門密封面的沖蝕汽蝕将会大大增加，噪音也增加。
所以说，过濾器和截止閥不能用DN125的，是不能縮徑的，應該用DN150。那为什麼气動閥又可以縮徑呢？因为气動閥的流量計算與管道流量計算方法完全不同，比較複雜，这里省略，所以我们經常發現气動控制閥、減壓閥和流量計等，選型时都需要做縮徑，而截止閥、过濾器、汽水分離器等選型时不能縮徑，而是直接與管道同徑。
六、为什麼要加汽水分離器？
1、汽水分離器的作用：用于除去懸浮在蒸汽系統中的气态的小液滴，以得到高品質的干蒸汽，即提高蒸汽干度；
在汽水分離器下部安裝一組DN25的浮球式疏水閥組，将冷凝水排出。建議選用way’s汽水分離器SP25，口徑DN150，这樣，下遊的蒸汽干度可达99%。
2、哪些位置需要安裝汽水分離器？
選用汽水分離器的目的是提高蒸汽品質，避免管道産生水錘震動，避免水分对閥門管道和設備的腐蝕汽蝕，提高热效率，主要有以下位置需要安裝汽水分離器：
A、流量計前端：主要是为了計量準确，在外购蒸汽的流量計前面，增加一个汽水分離器，既可以保護流量計免受沖蝕汽蝕，也可以使計量更加準确，保證双方都不吃虧！
B、蒸汽總管：提高輸送效率，消除水錘和震動；
C、分汽缸出汽主管上：有时總管管徑很大，DN150及以上，大口徑汽水分離器价格很貴，这種情況，如果距離也不是很遠，可以考慮在分汽缸出汽主管上分别安裝DN100或以下口徑的汽水分離器；
D、減壓閥前端：蒸汽減壓閥最怕進水，一旦有水進入，会導致減壓閥失效，因此建議在每个減壓閥前面加裝汽水分離器；
E、控制閥前端，尤其是用作蒸汽調壓（減壓）的控制閥前端：雖然控制閥沒有減壓閥那麼嬌气，但是如果經常進水，沖蝕和汽蝕也会導致內部件容易損壞，精度也降低。
F、關鍵設備進汽管上：（如果条件允許，應該每台用蒸汽的設備前都要裝汽水分離器）
1）用直接蒸汽加热加湿的設備前：粮油行業的DTDC、蒸炒鍋、汽提塔；飼料行業的制粒機調質器；--保證水分
2）特殊設備：如粮油行業的脫臭塔，若蒸汽中含水，造成真空度難以保證，能耗也增大；如果是一些容易凝固的物料，若蒸汽中含水，當水分蒸發时会吸热，導致物料可能直接凝固了，影響生産不能正常進行。
3）特殊工藝，如輪胎橡胶行業的硫化機，若蒸汽中含水，造成上下模温差过大，導致硫化不均勻、欠硫或过分硫化的問題，成品報廢，損失很大。
G、大型換热設備：如蒸發器、喷霧干燥器、烘干機等，可提高換热效率，节能，因为蒸汽含水其热焓值就降低了，水滴中攜带的雜質也会在加热盤管表面結垢，降低換热效率，影響升温速度和生産效率，設備寿命也会縮短。
H、壓縮空气主管：空气中含水，会導致車間很多使用壓縮空气驅動的電气設備和气動閥門産生不可預估的故障，嚴重影響生産，甚至停工。
3、为什麼蒸脫機DT直接蒸汽层尤其需要加裝汽水分離器呢？
DT蒸脫機就屬于重要設備，由預脫层、混脫层、直接汽层、抽气层、干燥层和冷卻层組成。
通入直接汽层的直接汽量占DT總耗汽量的75%，通常車間供應的直接蒸汽是 9~10 barg 壓力飽和蒸汽 (185℃), 經过流量控制閥后,变化为0.35-0.7 barg 壓力过热蒸汽 (150-160℃)。因此, 直接蒸汽层的上层表面保持在大約155℃，但是最终蒸脫機內壓力要求控制在0.5~1barg內。
DT直接汽量由薄膜气動調节閥根據DT頂部气相温度由PID控制，DT气相温度高时，薄膜气動調节閥開度減小；气相温度低时，薄膜气動調节閥開度相應增加。

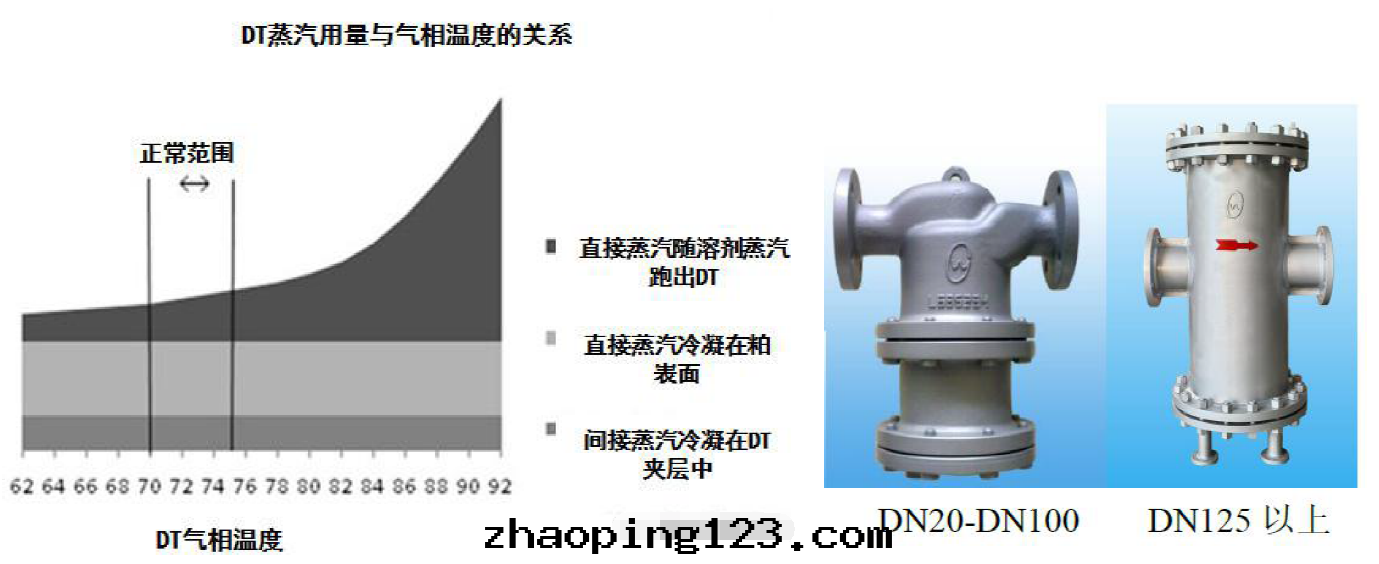

相同的出粕殘溶条件下，DT气相温度的高低反映了DT蒸汽利用效率的高低。来自直接汽层的蒸汽的大量冷凝提供了足夠的表面湿度使正己烷溶劑和水作为共沸混合物進行蒸發。根據AspenPlus數據，水和正己烷沸點分别为100.02℃和68.73℃，两者的混合物具有最低共沸點61.43℃，共沸組成为94.73%的正己烷和5.27%的水蒸气。當气相中正己烷含量小于94%时，正己烷含量越小，混合气的露點越高。實際生産过程中,蒸汽中含水分越低，气相温度控制越低，DT的能耗就越小，通常DT的气相温度为70-72℃，对應的气相組成为91%正己烷和9%的水蒸气。
另一方面，降低蒸汽中的水分，即提高蒸汽干度，有利于提高DT直接汽的汽提蒸餾效果，避免豆粕因大量吸收水分而結团現象，從而提高豆粕質量，降低溶劑消耗。
由此可見，在蒸汽管道上加裝汽水分離器，把蒸汽中的水分分離出来，給DT提供高品質的干蒸汽，是非常必要的，近年来，許多油脂人已經開始關注这一技術了，並逐步推進實施，希望大家也重點考慮！
七、關于控制系統的安裝
1、一般来说，流量計前端直管段間距至少10倍管徑以上，后端間距至少6倍管徑以上，根據上述工況，流量計與气動控制閥之間最好保持2米以上。
2、气動控制閥與后面的閥門或設備之間最好10倍管徑，或最低1米以上。
3、气動開關切斷閥可以安裝在汽水分離器的前面或后面。

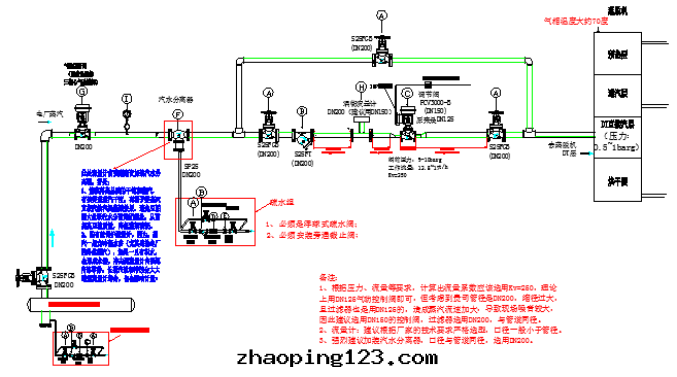

管路的閥門配置大致为：分汽包--DN150截止閥--DN150气動切斷閥---DN150汽水分離器-DN150截止閥DN150过濾器--DN125流量計--DN125气動控制閥--DN150截止閥-DT直接汽层。
