啤酒廠釀造車間需要用到蒸汽的設備主要包括：糊化鍋，糖化鍋，煮沸鍋，CIP系統的闆換，过濾機和其他热水罐的加热器，因为設備是輪流用汽，所以蒸汽消耗量变化很大，頻繁的在1~20t/h之間快速变換，汽源主要是自有鍋爐或热電廠供汽，来汽壓力大多在8~12barg，要求減壓並穩壓在3~4barg，因此，对于蒸汽減壓站的設計提出了很高的要求。
我们舉例说明傳統減壓站常見問題：
工況：来汽管道DN200，直接選用一个與管道同徑的DN200自力式減壓閥或普通的活塞減壓閥。
問題1：沒有根據前后壓力和流量嚴格選型，一般来说，減壓閥口徑都比管徑至少小一級，導致選型过大，壓力不穩；
問題2：自力式減壓閥屬于直接作用式結構，反應速度慢，上遊壓力变化时，下遊会同步産生波動，不穩定；
問題3：下遊設備停機、上遊壓力突然升高时，減壓閥無法快速響應關小，致使蒸汽流量沒有及时減少，最终導致下遊超壓，安全閥起跳。
問題4：下遊糖化鍋和煮沸鍋保温时，或者三个鍋都停止加热，只有CIP闆換或热水罐在使用时，蒸汽流量可能僅需1t/h，这时減壓閥的開度很小，而且需要頻繁的動作，以調整壓力，所以減壓閥此时是很不穩定的，壓力頻繁波動，也会造成超壓、安全閥起跳的問題；
問題5：如果是普通的活塞式減壓閥，里面雖然也算先導式，但僅僅是极其簡易的先導結構，想要得到穩定的壓力非常困難，大部分的産品同樣都存在壓力波動和超壓的問題。
針对以上問題，我们有三種解決方案，經很多客戶长期使用后，反饋都是非常滿意的，壓力很穩定。

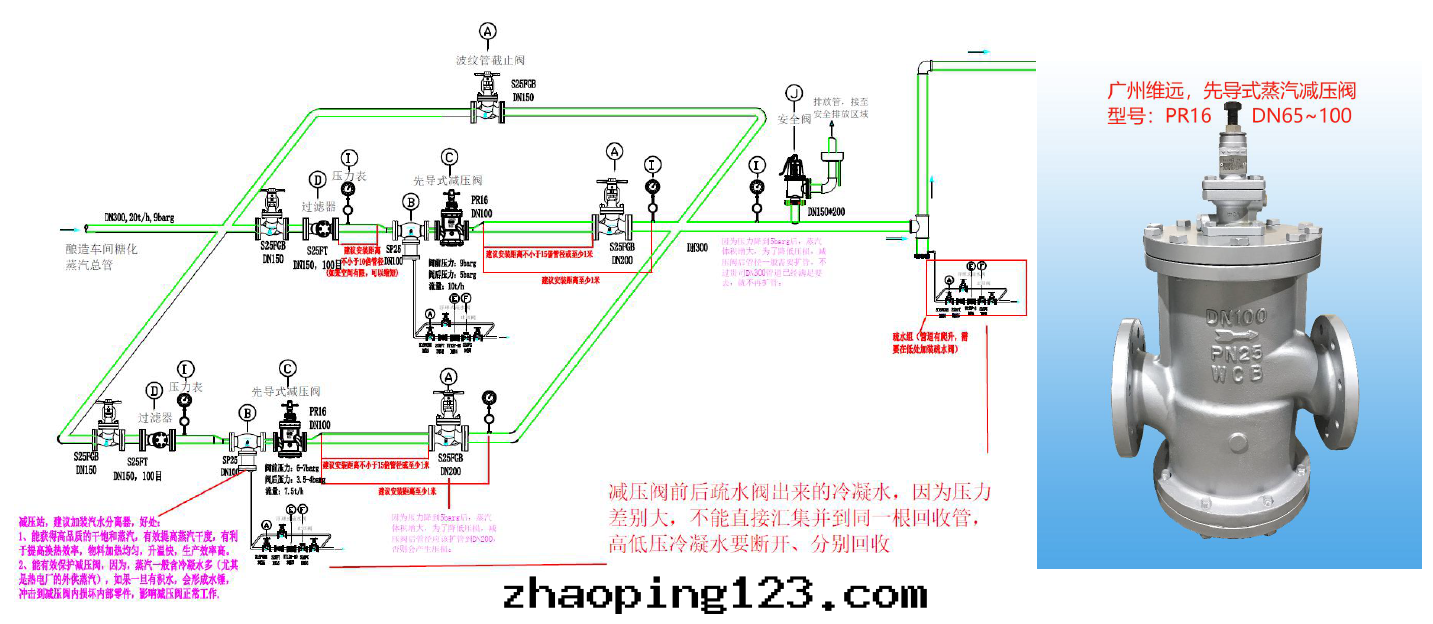

解決方案一，采用两个DN100的先導式減壓閥並聯（並聯減壓站） ：
選用並聯減壓站的好處：
當使用流量少时（只使用其中一个鍋或者只用闆換），只会打開其中1个減壓閥，當使用流量增大时（打開2个鍋或更多），另一个減壓閥会自動打開，以滿足大流量生産需求。这種並聯方案的最大好處就是，減壓后的壓力非常穩定、沒有波動，且減壓閥使用寿命更长。
如果不並聯，则需要選用1个DN150減壓閥，但是这个会存在一个問題，當車間的設備不是同时使用，實際流量比較少的时候（比如只開1个加热罐，流量只有1t/h），这时DN150減壓閥就顯得过大，而減壓閥選型过大，会導致減壓閥后的壓力穩定性降低，有波動，使用寿命也会縮短（因为減壓閥經常在比較小的開度範围內使用，閥杆頻繁上下動作，蒸汽流速大增，对密封面的沖蝕相應大增，长期沖蝕使得密封面被破壞，洩漏量增大，進而造成壓力不穩，閥門寿命縮短）。

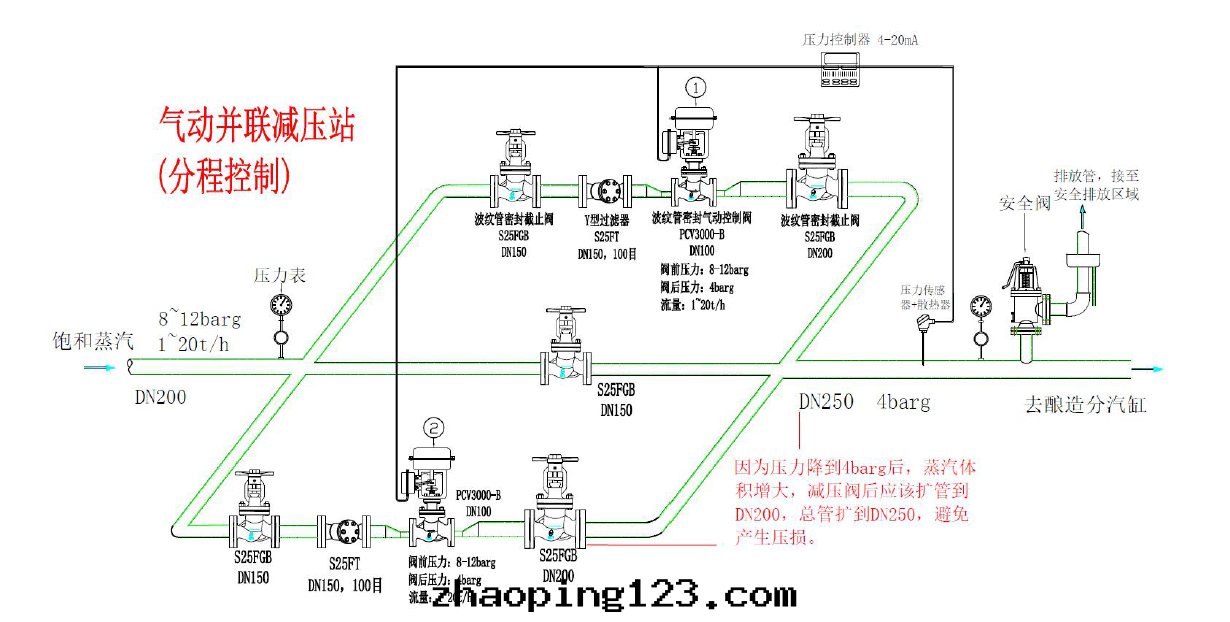

解決方案二，采用两个DN100的波紋管密封气動控制閥並聯，分程控制（气動並聯減壓站）：
設置方法如下：
利用壓力傳感器探测到下遊壓力送到壓力控制器，從控制器分出两路信号，分别送給两台DN100的气動控制閥，其中一台設置为4-12mA,閥門從全關到全開，當使用流量少时，只会打開这1台控制閥使用.另一台關閉的；另一台設置为12-20mA,閥門從全關到全開，當使用流量大时，这台控制閥就会自動打開，此时两台同时使用。
这个分程控制的最大好處是，可調比增大了一倍，即100:1（正常一个閥是50:1），可以很好的适應流量变化範围很大且变化快的场合，而且控制精度也很高，壓力很穩定，沒有振荡，使用寿命也很长。
解決方案三，采用一个DN150的大口徑波紋管密封气動控制閥：
这个方案的問題就是，當使用流量很小时，控制閥開度很小，控制精度会有所下降，使用寿命相对会縮短一些，而且很小開度时，会有噪音。这方案雖然比前面两个方案要遜色一些，但依然有很多客戶願意選用，主要是因为管道簡潔，成本低，而且選用我们維遠way’s波紋管密封的气動控制閥，可以大幅彌補控制精度，使用寿命還是比大多數品牌要更很多，性价比就顯得很高了。

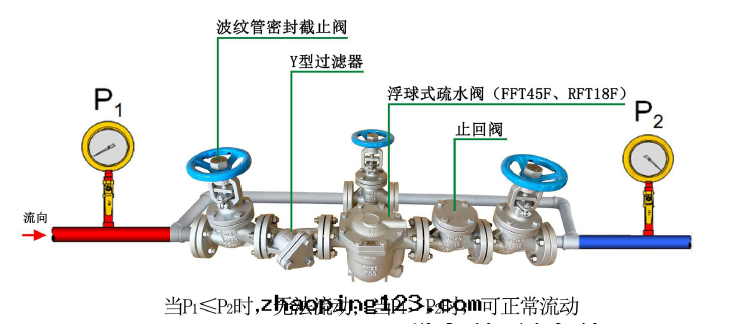

接着我们来探讨釀造車間疏水閥系統，最常見的問題是：堵水、水錘震動噪音、洩漏！
問題1，堵水：主要是因为三大鍋前的蒸汽壓力本身比較低，進汽3-4barg，經过气動控制閥（控制物料温度）后，開度时常变化，當開度較小甚至關閉时，疏水閥前壓力很低甚至微负壓，而疏水閥后面回收管大多有爬高，且離回收罐的距離比較遠，計算出来疏水閥后背壓至少为1barg，偶爾實際現场甚至高达3-4Barg,这樣，冷凝水肯定是無法通过疏水閥排放的，出現堵水，物料温度下降，升温时間延长，前端控制閥開始振荡，温度開始变得不穩定，並且高温冷凝水对盤管的腐蝕加劇；
堵水還有一種可能的原因，就是因为这三大鍋一般采用的是列管換热器，如果列管設計不是特别合理，有可能容易出現“蒸汽綁”現象，一股水一股汽的排，進而導致堵水。
問題2，水錘：堵水造成冷凝水積存在加热盤管內，物料温度下降到設定温度以下，这时气動控制閥随即打開，过来的蒸汽壓力傳導給積存在盤管中的水，高速流動撞擊，導致嚴重的水錘震動和噪音；另一方面，水錘也可以是從冷凝水回收管逆流到疏水閥而造成的。
問題3，洩漏：这主要是疏水閥的品質問題。
針对上述問題，我们来分析原因，並提出如下解決辦法：
解決方案一，糊化鍋：

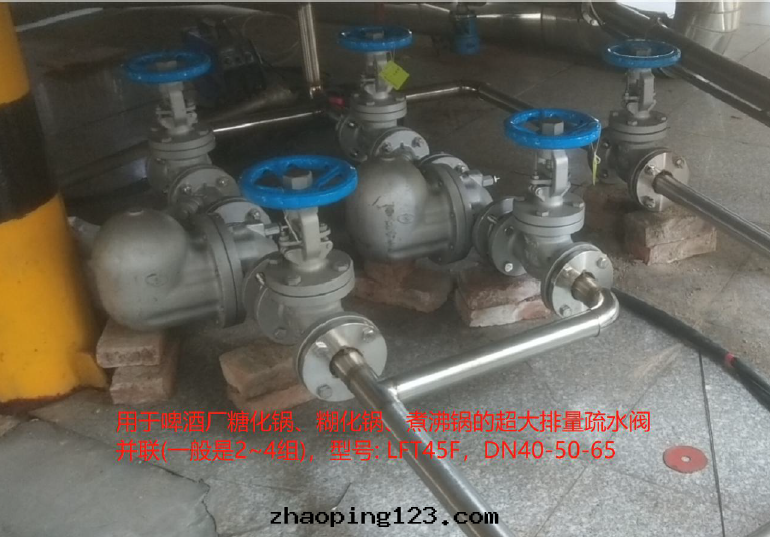

糊化鍋体積相对比較小一點，很多是30M³，但是温差大，大約45分鐘內需要加热到100℃，蒸汽耗量約等于4~5t/h，大多是2組加热盤管+1組底部夾套的加热方式，2組加热管選用維遠way’s超大排量杠杆浮球式疏水閥LFT45F型号並聯，自带破蒸汽綁裝置；底部選用一組FFT45F-5自由浮球式疏水閥最合适，只要有正向壓差，就可以确保冷凝水順暢排走，如果因为控制閥選型不合理或其他原因，造成控制閥經常關閉，導致失流，则需要選用專業的疏水泵。
解決方案二，糖化鍋：
糖化鍋体積会大一點，很多是40-45M³，但是温差小，只需要升温到62-75℃就休止保温，蒸汽耗量約等于1.5~2t/h，大多是1組加热盤管+1組底部夾套的加热方式，均選用維遠way’s自由浮球疏水閥FFT45F-5型号即可。

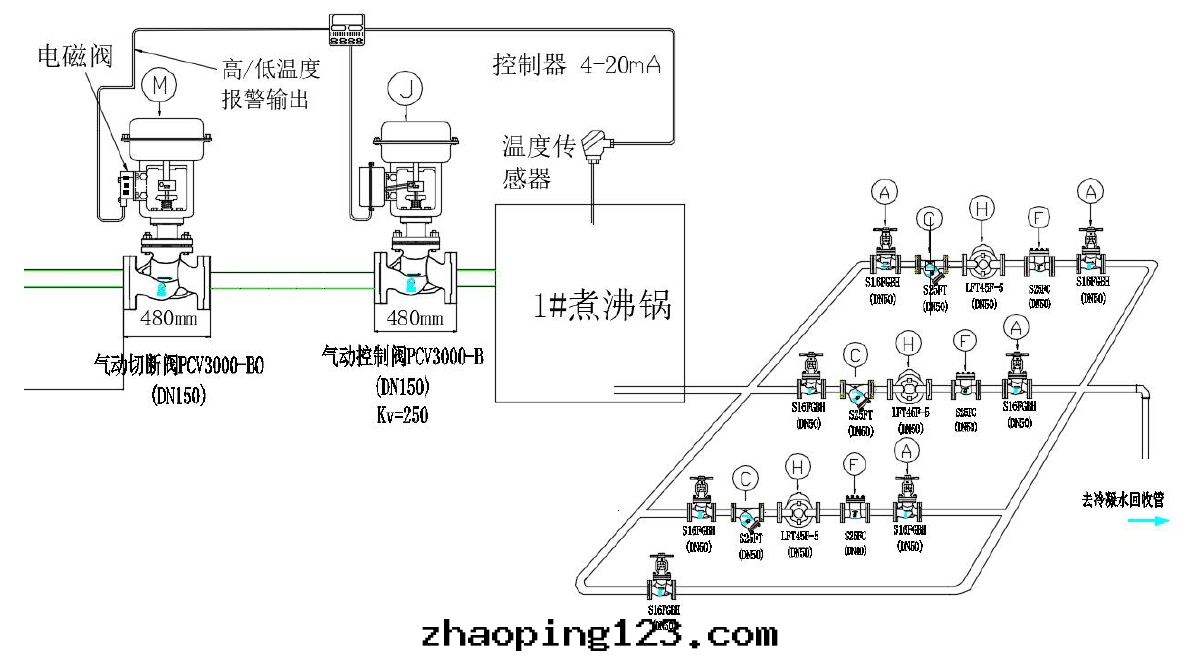

解決方案三，煮沸鍋：
煮沸鍋体積最大，很多是60-80M³，煮沸温度大約105-108℃，蒸汽耗量最大，約等于7~8t/h，大多是3組加热盤管+1組底部夾套的加热方式，3組加热管選用維遠way’s超大排量杠杆浮球式疏水閥LFT45F型号並聯，自带破蒸汽綁裝置；底部選用一組FFT45F-5自由浮球式疏水閥。因为需要保證煮沸强度，不能太猛，也不能太温和，因为需要保證控制閥能很精準的控制温度，準确實現过程控制，保温时不能过热，還需要保證疏水閥很順暢的及时排水，不能洩漏蒸汽，这樣才能达到系統的平衡。

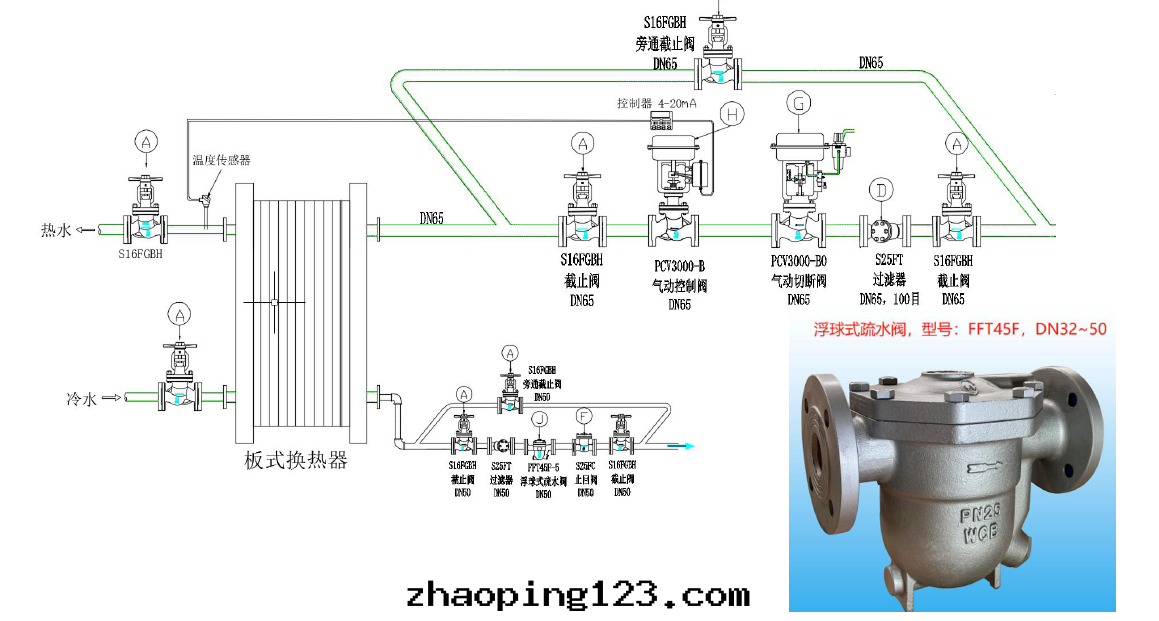

解決方案四，CIP闆換加热：
CIP系統闆換，屬于典型的間歇性生産，要求快速升温，又要能應对有时加热管漏液腐蝕的問題，因此，有些客戶希望能選用全不鏽鋼材質的浮球式疏水閥，維遠way’s品牌对應的型号有：FFT45FU-5（DN40-50）或RFT18FU-5（DN32-40）。

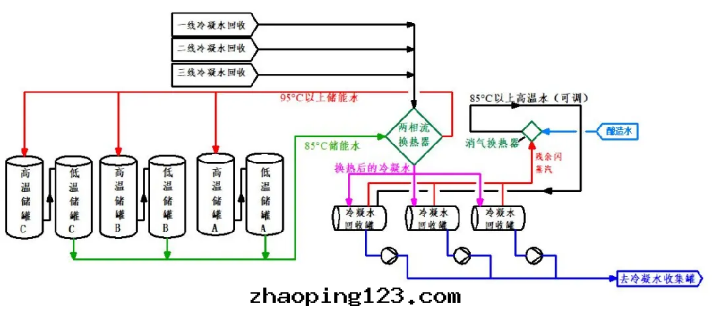

解決方案五，冷凝水回收：
考慮到节能降耗，現在每家啤酒廠都非常重視釀造車間的冷凝水回收和二次利用，多餘的還可以送到包裝車間去，給洗瓶機和殺菌機使用，这一块暫不讨論，下图供參考！
