在工業生産中，蒸汽的應用领域非常廣泛，鍋爐幾乎出現在每个行業！随之而来的是，国家对于环保的要求也越来越高，燃煤鍋爐逐步退出，将以天然气鍋爐替代。不管使用哪一類的鍋爐，我们都必須要采取各種措施来提高鍋爐的热效率，这其中就包括了鍋爐排污的回收利用，今天咱们将舉例来说明。
一、工況：
技術參數：2台10T/h+1台4T的鍋爐，合計24T，合用一台20T/h的热力除氧器，鍋爐蒸汽壓力6~7barg，進到除氧器的蒸汽先通过減壓閥減到了2barg，減壓后需将除氧水箱內温度穩定在104℃，運行壓力穩定在0.2Barg，这里是用的气動控制閥来自動控壓。水箱的水温，因为回收了車間的高温冷凝水，因此進水温度大約为75℃。
設置了1个定排排污罐和1个連排排污罐，排污水直接通过冷卻后直接排走進入地沟，沒有回收。
現在希望：节能改造，把鍋爐房的排污水回收利用。
二、分析：
鍋爐房的节能改造一般從三个方面着手：
1、把手動排污改成自動排污，降低排污量；
2、連排排污水的餘热利用；
3、提高除氧器蒸汽系統管理，降低廢气排放。
下面就此分别作出说明。
三、鍋爐排污的概念
1、为了控制鍋爐爐水的水質符合規定的标準，使爐水中雜質保持在一定限度以內，需要從鍋爐中不斷地排除含盐、堿量較大的爐水和沉積的水渣、污泥、松散狀的沉澱物，这个过程就是鍋爐排污。排污是鍋爐水質管理的一个重要环节，因此，大家必須重視排污，使鍋爐系統达到安全運行、減少消耗，节約能源的目的。
2、排污方式
鍋爐排污可分为：定期排污和連續排污。
A、定期排污：又叫間斷排污或底部排污，其作用是排除積聚在鍋爐下部的水渣和磷酸盐處理后所形成的软質沉澱物。定期排污持續时間很短，但排出鍋內沉澱物的能力很强。

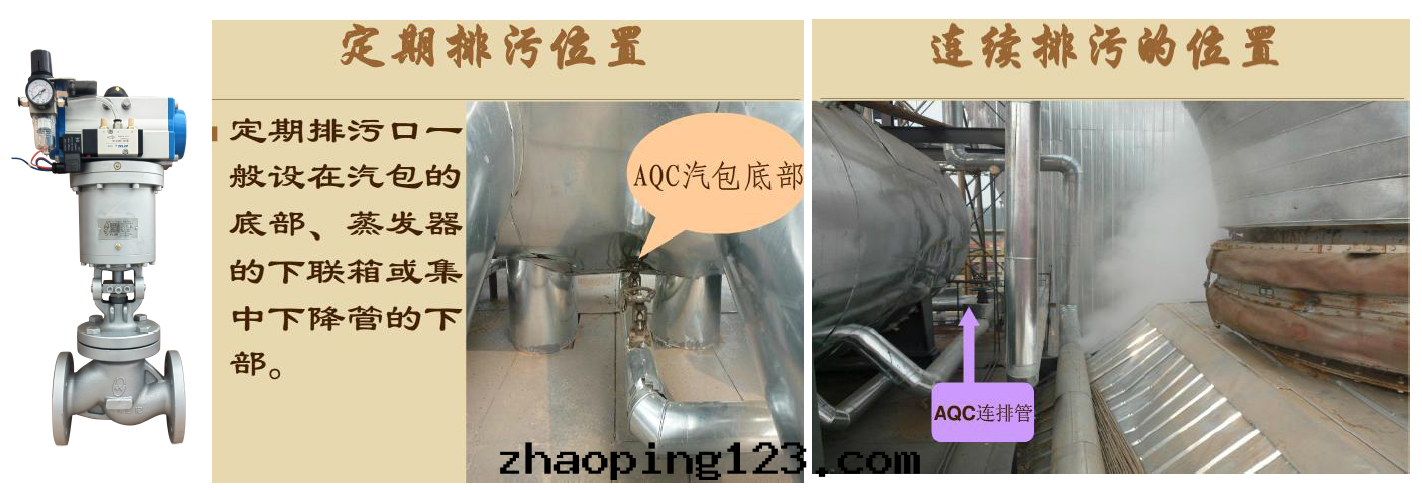

定排排污口多設置在鍋筒的下部及聯箱底部，定期排污應當選擇在鍋爐高水位、低负荷或壓火狀态时進行排污。在小型鍋爐上，通常只裝設定期排污。
B、連續排污：也叫表面排污，是連續不斷地從汽包鍋水表面层将濃度最大的鍋水排出。它的作用是降低鍋水中的含盐量和堿度，防止爐水濃度过高而影響蒸汽品質，提高蒸汽品質。
連續排污管口一般裝在汽包正常水位（即“0”位）下80-100mm處。鍋水由于連續不斷地蒸發而逐漸濃縮，使水表面附近含盐濃度最高。所以，連續排污管口應安裝在鍋水濃度最大的區域，以連續排出高濃度鍋水，補充以清潔的給水，從而改善鍋水品質，排污率一般为蒸發量的5~10%左右。
四、排污管道設計及节能改造建議
1、鍋爐底部排污（定排），排污閥宜采用閘閥或截止閥。排污閥的公称直徑为DN25~50，额定蒸發量≥1t/h或工作壓力≥0.7Mpa的鍋爐，排污管應裝两个串聯的排污閥。
傳統設計是1个慢排（用閘閥）+1个快排（高温球閥）組合，可是大家都知道，球閥內的PTFE软密封，长期承受140度以上的高温，容易老化变形，進而磨損加劇，最终導致閥門洩漏。使用寿命很短。閘閥的密封槽內容易積存雜質，閘闆關不下去而洩漏，同时外漏也会導致能源的損耗，这是目前工廠常見的、很头疼的問題！！
針对以上問題，廣州維遠提出了如下两種解決方案：
手動排污：采用1个慢排（用波紋管截止閥S25FGB）+1个快排（快開型波紋管截止閥S25FGB-1）組合。其中快開型波紋管截止閥S25FGB-1，是專門替代高温球閥使用的。
自動排污：采用1个慢排（用波紋管截止閥S25FGB）+1个快排（气動波紋管截止閥S16FGBH-P）組合,配合定时器使用。其中气動波紋管截止閥S16FGBH-P，是專門替代气動球閥使用的。--建議采用自動排污方式，口徑選用DN40即可，每8小时自動排污一次，每次30S或1分鐘。
底部排污因为排污次數少，一天大約3-4次，有些廠可能1-2次，每次排放时間小于1分鐘，一般是4-5S，連續操作幾次，因此要求快速排污，把底部污物吸出来，但是排污量比較少，排出来后温度会迅速下降，到达定排排污罐时温度比較低了，如果温度超过40度，则增加冷卻水系統。因为定排瞬間流量大，生成的閃蒸蒸汽較多但是时間短，不易回收，这里不考慮回收閃蒸汽，僅僅把排污水與連排的排污水一起，經过疏水閥后一起去換热器給水箱的補水加热。
2、連續排污自動控制系統設計（連排）
鍋爐工作过程中，随着蒸汽不斷蒸發，爐水里的雜質就留在汽包里，爐水濃度越来越高，这会造成：爐水起泡、汽水共騰等嚴重問題，因此，必須做好这个爐水表面排污（連排）的工作，合理的排污控制，可以減少鍋爐內壁結垢，降低蒸汽中水分，可以得到干度更高的飽和蒸汽，可以減少过度排污，更加节能。排污量过低或过高，都会对鍋爐造成非常嚴重的危害，因此，我们建議采用自動控制系統来排污，探测爐內電導率，依據其变化来調节排污流量。
A、排污量計算：
鍋爐蒸發量：24T/h，查蒸汽表得知，7barg壓力下鍋爐飽和水的热焓值=721KJ/Kg
20℃软化給水的焓值=84KJ/Kg
排污量=鍋爐蒸發量×排污率
排污率=給水堿度/（鍋爐水堿度 - 給水堿度）
當鍋爐壓力≤2.5MPa时，排污率應控制在10%以內，一般为5~10%之間。
这里我们按6%考慮，则
10T鍋爐排污量=10000*6%=600kg/h，4T鍋爐排污量=4000*6%=240kg/h，
24T鍋爐總排污量=1440kg/h
排污热量=1440kg/h*（721-84）KJ/Kg=917280KJ/h
B、排污管道及气動控制閥選型：
根據上面計算出来的排污水600kg/h，壓力7barg，排出来后直接到連排排污罐（實際上是一个閃蒸罐），壓力为0.2barg，計算出流量系數Kv=0.22，则選用我们DN20波紋管密封气動控制閥合适，取Kv=4，閥門最大開度为25.73%，屬于合理開度。控制閥型号PCV3000-B，DN20，PN16法蘭連接，排污管道也選用DN20即可。
C、連續排污罐（擴容器）尺寸的計算
實際上就是一个閃蒸罐，正常設定壓力0.2Barg最合适。因为管內壓力越低，閃蒸汽越多，热能能被最大化利用；另外，0.2barg壓力剛好是除氧器需要的壓力，因此这个閃蒸汽可以直接送去除氧器內使用，無需添加其他裝置設備。
首先計算一下閃蒸汽的量：
高温飽和水從鍋爐出来7barg壓力，突然降到閃蒸罐的0.2barg壓力，查閃蒸表得知，有13%会閃蒸，因此閃蒸汽=1440*13%=187kg/h，冷凝水=1440-187=1253kg/h。
考慮到排污率的大小有很多不确定的因素，之前只是按照6%考慮的，但設計閃蒸罐时，我们還是建議按照最大10%排污率考慮，因此，閃蒸汽=187*1.7=318Kg/h,冷凝水=1253*1.7=2130kg/h
閃蒸罐內側面積計算
As=Ms/(ρs*Vs*3600)
其中：As--閃蒸罐內側面積（m2），Ms--閃蒸汽流量，ρs—閃蒸汽密度，查蒸汽表得知，0.2barg壓力时为0.68754kg/m3
Vs—閃蒸汽流速，一般按2m/s考慮
As=318/(0.68754*2*3600)=0.064 m2
（備注：查蒸汽表得知，閃蒸罐內0.2Barg壓力时，气体和液体的体積比为1389倍，因此，上面只考慮閃蒸汽的体積，液态冷凝水的体積沒有計算，忽略）
計算閃蒸罐內側直徑和高度
一般来说，閃蒸罐的直徑-高度比，若水平裝，则为2:3（不小于0.5M），
若垂直裝，则为2:5（不小于1M）
因为我们这里冷凝水量很大，估計罐体較大，據經验，先設定罐体內側高度为1M，等会再验算。
As=L*πD2/4,
因此D=[0.064*4/(3.14*1)]∧1/2=0.29M
D:L=0.29：1=0.29，滿足要求。
考慮50%餘量，然后圆整，因此罐体內徑D=Φ450MM，罐体內側高度L=1.5M。因此閃蒸罐尺寸为：Φ450MM*1.5M
D、閃蒸罐上閃蒸汽管徑選擇：根據閃蒸汽流量187kg/h，壓力0.2barg，流速一般按10m/s考慮，查《管道選型表》得知，閃蒸管道選用DN100合适。

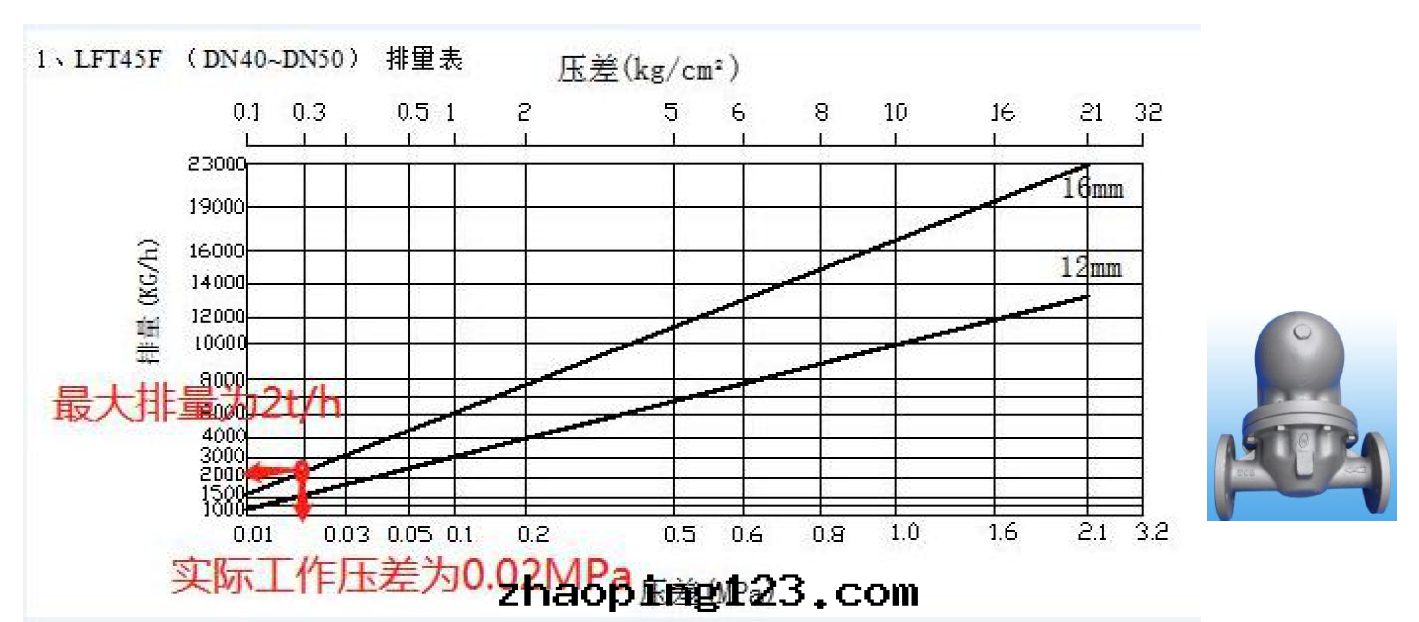

E、連排排污罐底部疏水閥選型：
閥前壓力0.2Barg，背壓为0（对大气排放，沒有回收），冷凝水流量1253kg/h，因此選用我们LFT45F-2，DN50的杠杆浮球疏水閥合适，此型号在0.2barg壓差时最大排量可达2t/h。
3、連續排污的节能計算
上面我们提到，自動控制連續排污，排污率按6%考慮，同等工況下，手動連續排污，则排污比例一般至少会有8%，因此采用自動排污可节約的飽和水=24000*2%=480kg/h。
排污热量=480kg/h*721KJ/Kg=346080KJ/h
天然气热值:8500大卡=35615KJ/Kg，天然气价格为3元/立方
相當于多消耗天然气=鍋爐多排污的热量 ÷ 燃料热值 ÷ 鍋爐效率=346080KJ/h/(35615KJ/Kg*85%)=11.43kg/h
天然气的密度为0.7174Kg/m3
因此相當于多消耗天然气=11.43/0.7174=16m3/h
一天生産20h，一年按300天生産时間算，一年因此要多消耗天然气=16*20*300=96000m3
相當于多消耗天然气的成本=96000*3=28.8万元
從以上的計算可以看出,鍋爐連續排污如采用人工手動控制方法,每年将損失很大。
投資回收期：
鍋爐選用維遠自動控制系統的閥門（包括气動控制排污閥+連排排污罐閥門+疏水系統，沒有包含罐体、換热器和水泵等）總投資大約为幾万元，僅僅只需要幾个月就可以回收成本。即使算上罐体和換热器等整套設備的成本，投資回收期也在1年之內。
五、除氧器系統設計及节能改造建議
1、除氧器需要蒸汽流量的計算：根據蒸汽流量計算公式
鍋爐蒸發系數=大气壓下的蒸發比焓 / （鍋爐壓力下的蒸汽比焓-給水的比焓）=2258/（2768-84）=0.84
注：大气壓下的蒸發比焓=2258kJ/kg 鍋爐壓力（7barg）下的蒸汽比焓（hg )=2768kJ/kg
給水的比焓（h1）=315kJ/kg---進水温度为75℃（这里是考慮了貴司全部冷凝水和閃蒸汽有回收，水箱給水温度一般可达75℃。如果沒有回收，給水水温就是常温20-25℃，那h1=84，这对蒸汽量的計算結果影響很大）
鍋爐蒸發量m=24000*0.84=20160kg/h
計算加热除氧器需要的蒸汽量
Q1=m*(h2-h1)/(hg-h2)=20160*(439-315)/(2725-439)=1093kg/h.
式中m = 在最初給水温度时的最大鍋爐蒸發量 (kg/h) ---貴司为20T/h的除氧器。
Q = 喷射蒸汽流量 (kg/h)；
h1 = 最初温度的水焓 (kJ/kg)；--進水温度为75℃，其水焓为315kJ/kg
h2 = 要求的温度下的水焓 (kJ/kg)；---要求温度为104℃，其水焓为439kJ/kg
hg = 供應到除氧器前控制閥的蒸汽焓 (kJ/kg)。---蒸汽壓力为0.2barg,其蒸汽热焓为2725kJ/kg

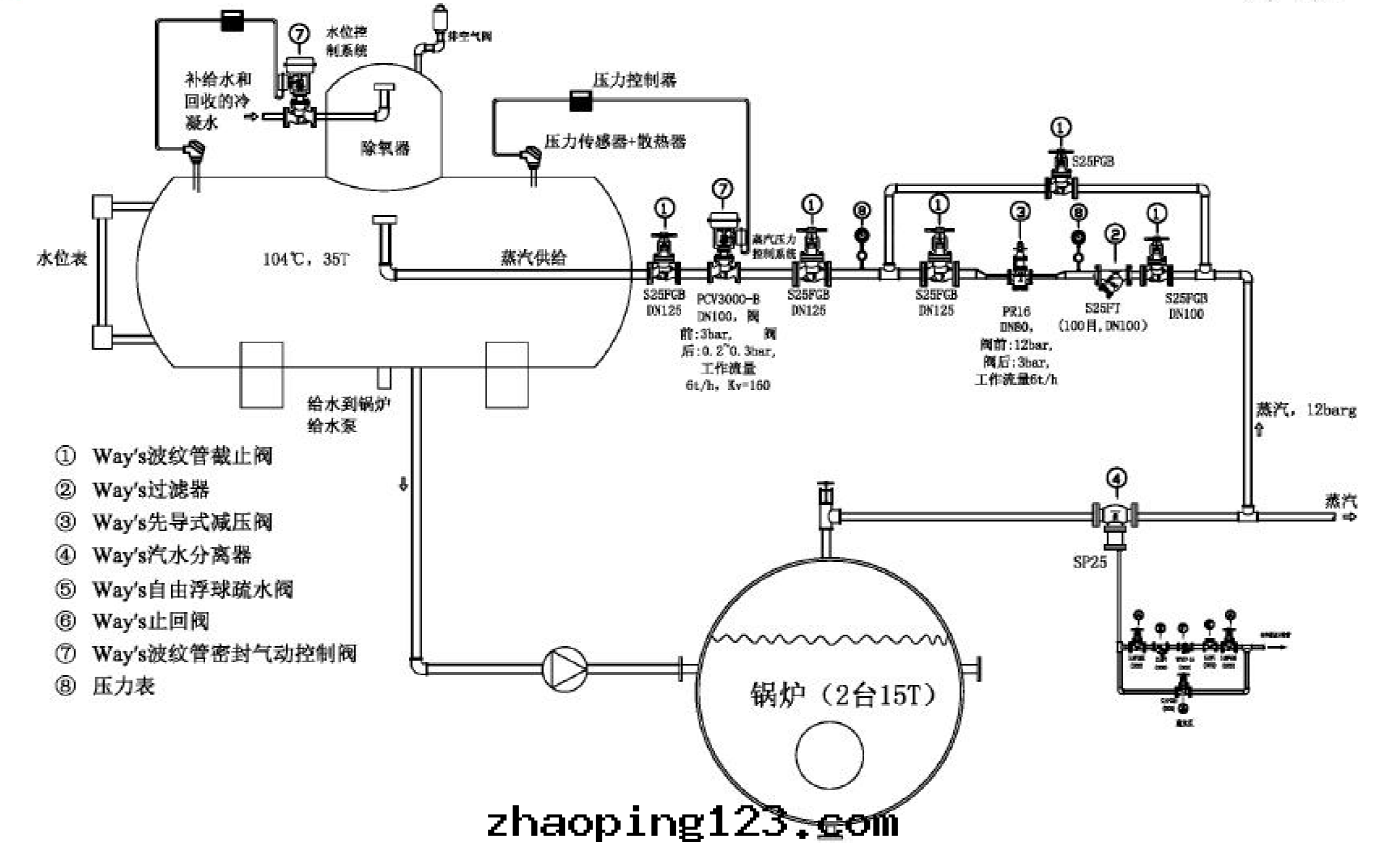

2、除氧器蒸汽管路及閥門選型：
因为從連排回收了187kg/h的閃蒸汽，因此只需要從分汽包引進1093-187=906kg/h的蒸汽即可，蒸汽壓力6-7barg，查表得知，除氧器主蒸汽管道選用DN50即可。因为以前貴司沒有做閃蒸汽回收，估計實際管徑應該是DN65。
先通过DN40膜片先導式減壓閥（型号DPR16）将壓力減到2Barg，然后再用DN65的气動控制閥（型号PCV3000-B，Kv=63，最大開度75.52%），将壓力自動調节为0.2barg，且保持此壓力恒定，对應里面的温度为104度，确保除氧效果。
控制閥的Kv值選型过大或減壓閥選型过大：造成控制精度降低，寿命縮短；
選型过小：即使閥門全部打開，流量也不夠，达不到要求的壓力。
3、蒸汽洩漏量計算
除氧系統的閥門非常重要，如果減壓閥和控制閥損壞，会造成大量的蒸汽從除氧头的排空管排走，造成巨大的能源損失。下面我们計算一下到底浪費会多少蒸汽？
壓力0.2barg，排气管DN15，那麼根據Napier方程,推導出流量計算公式, 流量(kg/h)=0.4d2( P1+1) 式中d=孔徑，P1=表壓（Barg），则一年的蒸汽洩漏量=0.4*152*（0.2+1）=108kg/h，一年洩漏=108*20*300=648000kg=648T，蒸汽單价按200元/吨，折算成費用=648*200=12.96万元。
投資回收期：购買整套除氧器系統，价格大約 5万元。因此投資回收期=5万元/12.96万元=0.39年=4.6月，也就是说，僅僅只需四个半月就可回收成本！
（我们想通过上面的數據計算，請貴司盡量多觀察車間閥門的使用情況，一旦發現無法控壓，或洩漏，都應盡快維修或更換。）

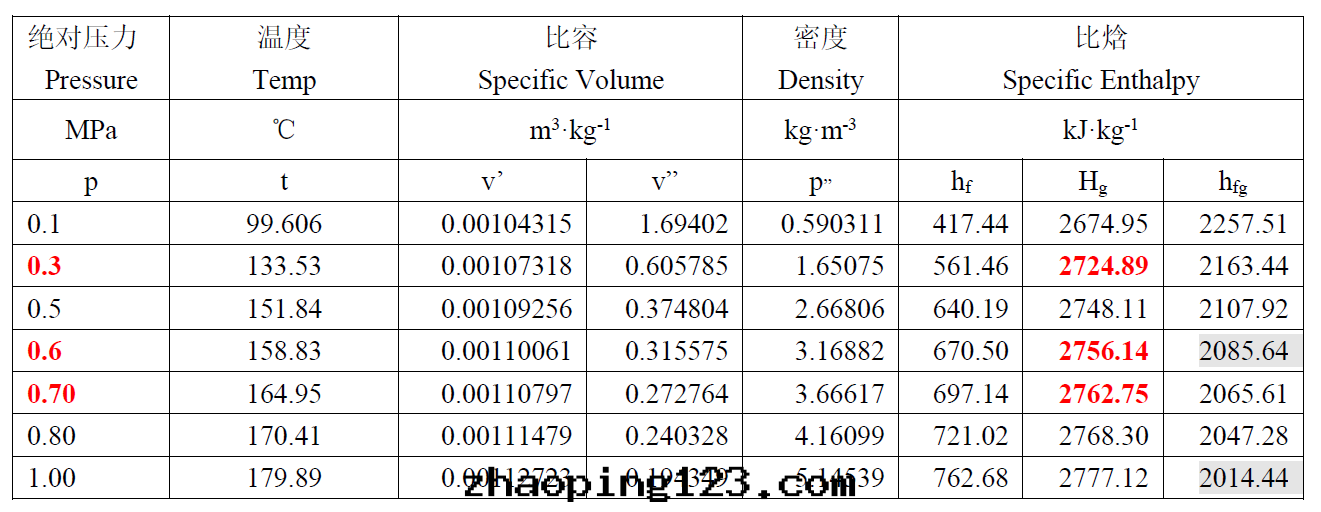

六、附注：蒸汽表（絕对壓力=表壓+1，因此表壓为6bar时，查下表就查0.7MPa）

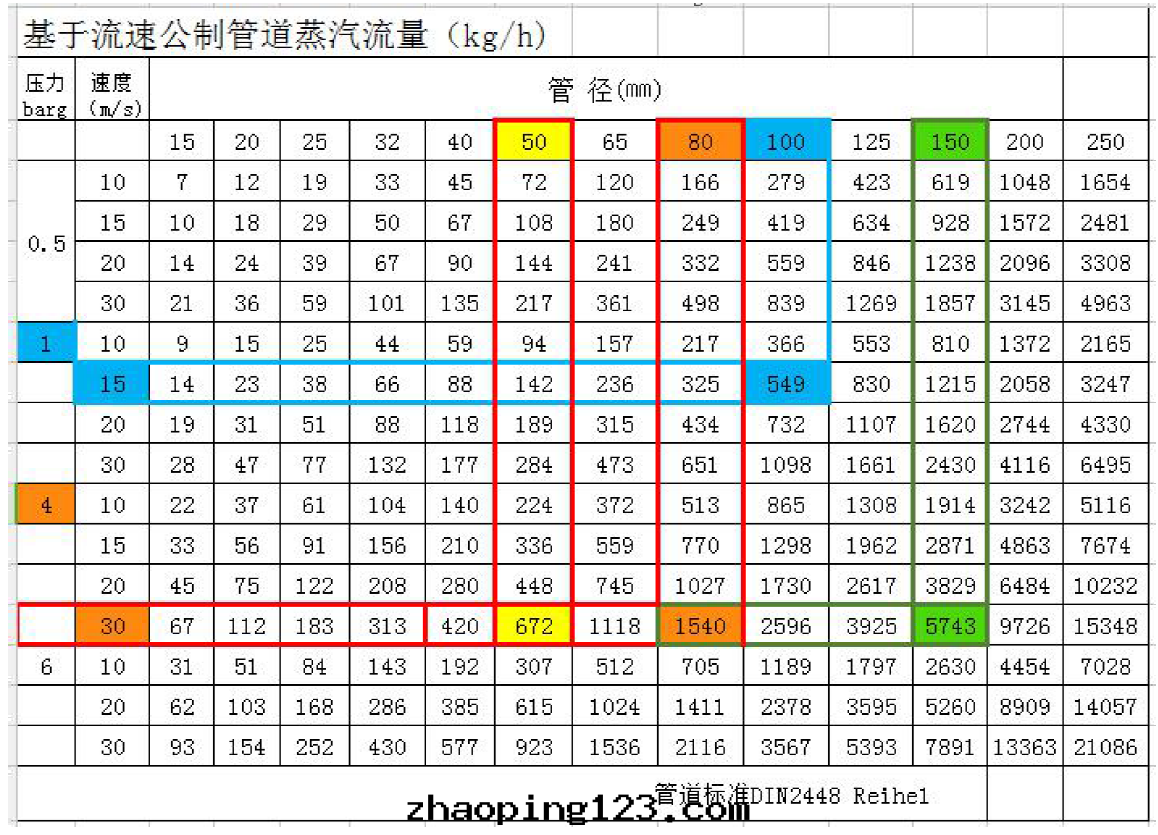

管道選型表：
根據實際蒸汽壓力和流量，從下表中查看應該選用多大的管徑，一般減壓閥前的管道和閥門（包括截止閥和过濾器）選管徑时參考30m/s的流速，減壓閥后的管道和截止閥選管徑时參考20m/s的流速，但是有时后面因为需要擴管的管徑太大，所以減壓后也可按30m/s流速考慮，只有減壓閥后面到設備的距離不是太遠，都沒有問題。
（下面1barg壓力，15m/s流速的，是冷凝水回收管管徑選型舉例）
（下面4barg壓力，30m/s流速的，是蒸汽管管徑選型舉例）
