在制藥，生物、精细化工等生産中，常常会有很多液相或汽相混合物中需要分離或提純，因此精餾技術便得以廣泛應用，适合各類溶劑濃縮回收：醇類、無水醇類、醋酸類回收系統、生物柴油脫色+除渣系統等等！
一、工作原理
精餾就是在一定壓力下，利用互溶液体混合物各組分的沸點或飽和蒸汽壓不同，使輕組分(沸點較低或飽和蒸汽壓較高的組分)汽化，經多次部分液相汽化和部分气相冷凝，使气相中的輕組分和液相中的重組分濃度逐漸升高，從而實現分離。
二、精餾單元主要設備組成及工藝流程

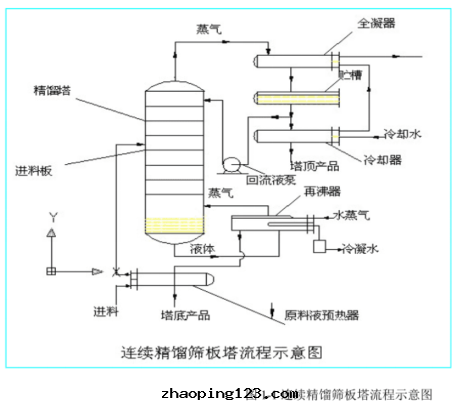

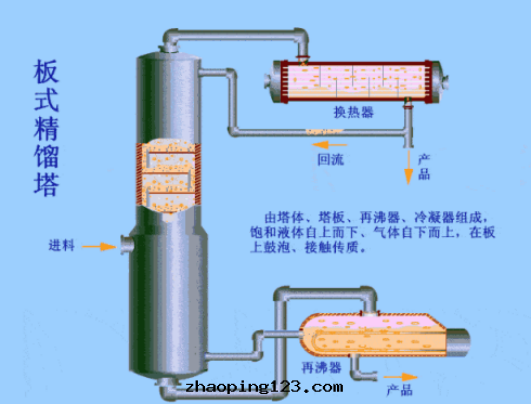

精餾过程的主要設備有：精餾塔、再沸器、冷凝器、回流罐和輸送設備等。精餾塔以進料闆为界，上部为精餾段，下部为提餾段。一定温度和壓力的混合料液進入精餾塔后，輕組分在精餾段向上逐漸濃縮，離開塔頂后全部冷凝進入回流罐，一部分作为塔頂産品(也叫餾出液)，另一部分被送入塔內作为回流液。回流液的目的是補充塔闆上的輕組分，使塔闆上的液体組成保持穩定，保證精餾操作連續穩定地進行。而重組分在提餾段中向下濃縮后，一部分作为塔釜産品(也叫殘液)，一部分则經再沸器加热后送回塔中，为精餾操作提供定量連續上升的蒸气气流。
三、精餾塔操作的三大平衡是什麼？
精餾塔的操作應掌握三大平衡，即：物料平衡、气液相平衡和热量平衡。
1、物料平衡：指的是單位时間內進塔的物料量應等于離開塔的諸物料量之和。物料平衡体現了塔的生産能力，它主要是靠進料量和塔頂、塔底出料量来調节的。操作中，物料平衡的变化具体反應在塔底液面上。當塔的操作不符合總的物料平衡时，可以從塔壓差的变化上反映出来。
例如，進得多，出得少，则塔壓差上升。对于一个固定的精餾塔来講，塔壓差應在一定的範围內，塔壓差过大，塔內上升蒸气的速度过大，霧沫夾带嚴重，甚至發生液泛而破壞正常的操作；塔壓差过小，塔內上升蒸气的速度过小，塔闆上气液两相傳質效果降低，甚至發生漏液，大大降低了 塔闆效率。物料平衡掌握不好，会使整个塔的操作處于混亂狀态，掌握物料平衡是塔操作中的一个關鍵。如果正常的物料平衡受到破壞，它将影響另两个平衡，即气液相平衡达不到預期的效果，热平衡也被破壞而需重新予以調整。
2、气液相平衡：主要体現了産品的質量及損失情況。它是靠調节塔的操作条件(温度、壓力)及塔闆上气液接触的情況来达到的。只有在温度、壓力固定时，才有确定的气液相平衡組成，當温度、壓力發生变化时，气液相平衡所決定的組成就發生变化，産品的質量和損失情況随之發生变化。
气液相平衡與物料平衡密切相關，物料平衡掌握好了，塔內上升蒸气速度合适，气液接触良好，则傳热傳質效率高，塔闆效率亦高。當然温度、壓力也会随着物料平衡的变化而改变。
3、热量平衡：是指進塔热量和出塔热量的平衡，具体反應在塔頂温度上。热量平衡是物料平衡和气液相平衡得以實現的基礎，反过来又依附于它们。沒有热的气相和冷的回流，整个精餾过程就無法實現；而塔的操作壓力、温度的改变(即气液相平衡組成改变)，则每块塔闆上气相冷凝的放热量和液体汽化的吸热量也会随之改变，体現在進料供热和塔頂取热發生的变化上。
四、再沸器的疏水系統和加热控制系統：

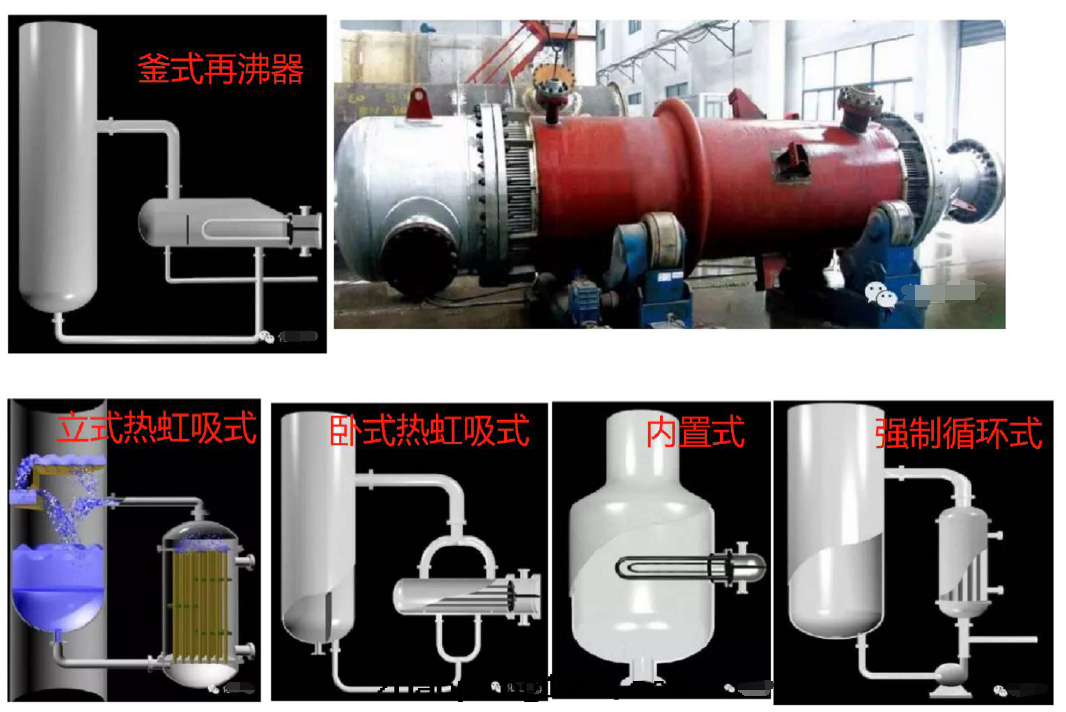

再沸器能使液体再一次汽化，是一个能夠交換热量，同时有汽化空間的一種特殊換热器。再沸器有好幾種類型，包括釜式再沸器、立式和卧式热虹吸再沸器、內置式再沸器、强制循环式再沸器和降膜式再沸器五大類，这里以比較常用的釜式再沸器为例来说明。
1、疏水閥的選擇：
再沸器的加热蒸汽走殼程，料液走管程。另外殼程（走蒸汽）必須有積液，否则蒸汽就從再沸器中直接貫通了，这会造成凝液罐嚴重水錘；並且再沸器中沒有建立一定的凝液说明再沸器沒有産生蒸汽相变，即沒有實現最高加热效率！沒有積液反而導致再沸器效率降低！

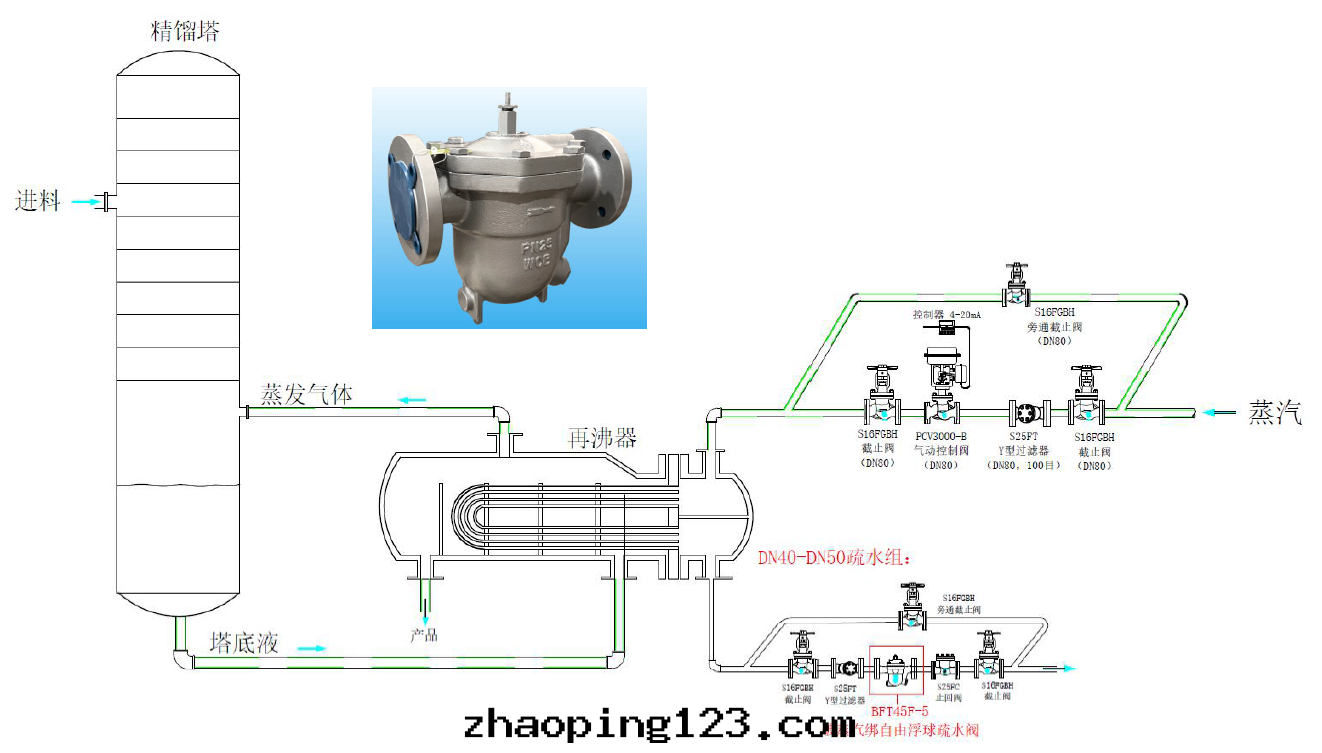

精餾塔其實很嬌气，當有不該進入的物料如不凝气体被加入，或者較重組分進入都会让塔不舒服。所以嚴格控制精餾塔的菜單是精餾塔操作平穩的至關重要的条件，輕重組分物料不能随便改，如果有不凝气体進入系統，必須立即排掉它，因此操作时需要手動排气！也非常有必要加裝自動排气閥，可以與疏水閥並聯安裝；另外，这个工況和容易産生“蒸汽綁”，因此疏水閥需要選用自带热静力排空膜盒和破除“蒸汽綁”裝置的自由浮球疏水閥，比如廣州維遠way’s破汽綁自由浮球疏水閥，型号BFT45F，DN40~50；BFT18F，DN32~40。
2、精餾塔自動控制系統的選擇：
因为精餾塔的三个平衡之間相互影響、相互制約。在操作中通常是以控制物料平衡为主，相應調节热量平衡，最终达到气液相平衡，才能按要求産出合格産品。
(1)、要保持塔底液面穩定平衡，必需穩定：
①進料量和進料温度；②塔頂、側線及塔底抽出量；③塔頂壓力。
(2)、要保持穩定的塔頂温度，必需穩定：
①進料量和進料温度；②頂回流、循环回流各中段回流量及温度；
③塔頂壓力； ④汽提蒸汽量；⑤原料及回流不带水。
只要密切注意塔頂温度、塔底液面，分析波動原因，及时加以調节，就能掌握塔的三个平衡，保證塔的正常操作。
为了保證精餾塔正常操作，塔底再沸器的液位不能过低，塔頂回流液的量不能太小。
（3）以下是幾種常見的控制方式：

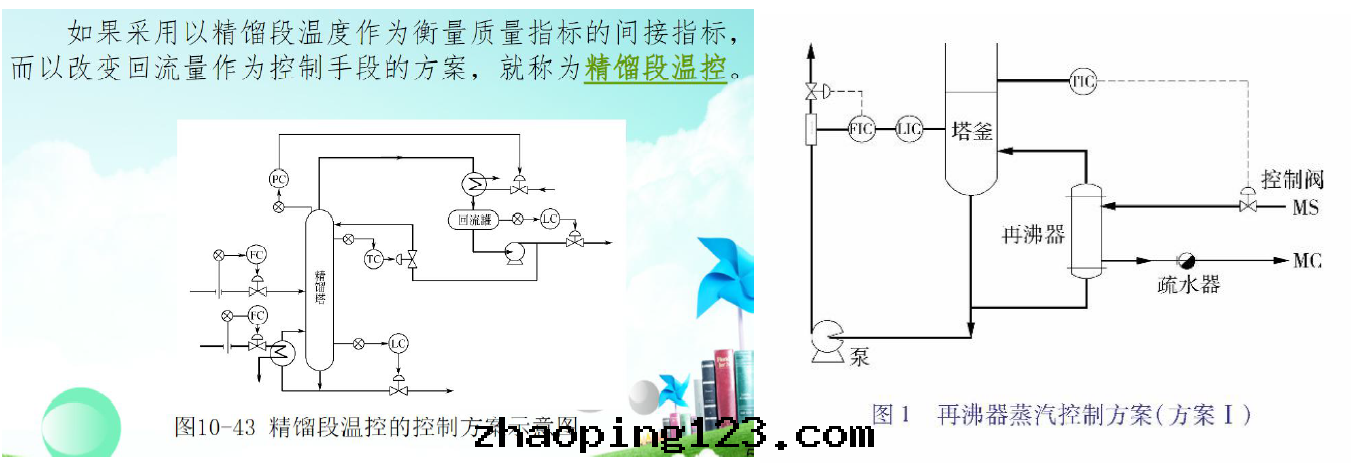

对于二級或多級精餾塔，當塔壓恒定时，温度與料液組分之間有一一对應的關系，因此，温度常常作为被控变量和間接質量指标。温度監测點的位置有塔頂温度、靈敏闆温度和中段温度。蒸汽進汽管道上的气動控制閥，塔釜温度調节與蒸汽流量調节形成串級控制。同时利用疏水閥及时排放冷凝水，防止蒸汽洩漏。由于蒸汽壓力容易調节，通过減壓閥后壓力一般都会很穩定，因此这種調节蒸汽流量的控制方式最为直接、靈敏、可靠、穩定，換热器也不需要很大的餘量，且反應迅速、調节及时，還能避免水錘，能使精餾系統平穩和連續運行。这是最傳統也是最可靠的方式。
（4）控制閥的正反作用選擇：一般来说，加热蒸汽和進料管道選用气開式的（失效關），回流或循环水管道選用气關式的（失效開）。
（5）控制閥的材料選擇：一般蒸汽管道和循环水選用鑄鋼材質，其他物料管道和空气管道選用不鏽鋼材質。
（6）气動控制閥選型：
根據一次壓力、二次壓力和蒸汽流量等參數計算Kv值，然后嚴格選型。

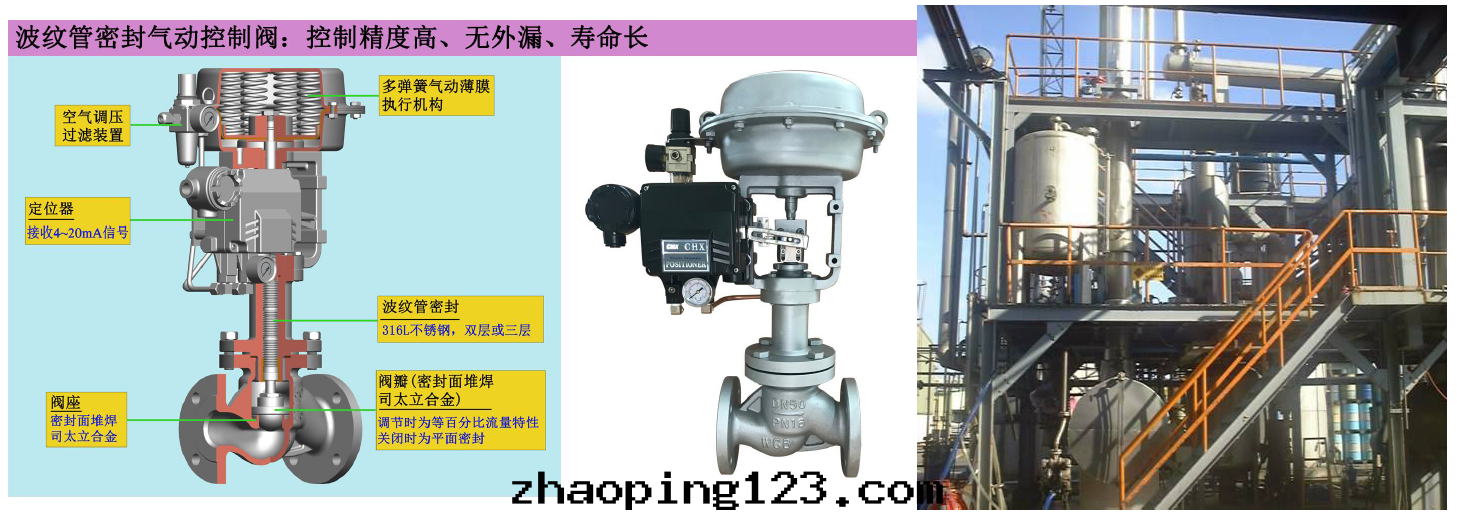

比如廣州維遠way’s波紋管密封气動控制閥就非常合适，型号为PCV3000-B1或PCV3000-BU1。
此型号控制閥優勢（相比傳統填料密封控制閥）：波紋管密封結構，确保零外漏；因为沒有填料的摩擦阻力作用，反應速度更快，控制精度更高；內密封面堆焊司太立合金，更耐沖蝕汽蝕，關閉时采用平面密封，關閉更嚴密，使用寿命更长。
Kv值選型过大或閥門選型过大：造成控制精度降低，寿命縮短；
選型过小：即使閥門全部打開，流量也不夠，物料無法升温。
