啤酒包裝車間殺菌工藝过程及蒸汽的作用：
1、殺菌工藝：
啤酒殺菌目前主要采用巴氏殺菌方法，目前比較流行的做法是使用隧道式热水喷淋系統。一般沿隧道长度方向分为幾个不同的温度段。主要有加热區、高温區、保温區（恒温殺菌區）、冷卻區等四大温區。
生啤酒裝瓶封口后，進入殺菌機預热段，随傳送带逐次經殺菌段和冷卻段，再由另一端離開殺菌機。需要的温度要求：八个温區，温度分别为37℃、48℃、61℃、72℃、66℃、48℃和37℃，行程43.5分鐘；蒸汽壓力一般5-6barg。
巴氏殺菌器內各温區的喷淋温度是啤酒巴氏殺菌處理的一个主要參數。每一班至少檢查一次喷淋温度。
由于滿载的巴氏殺菌器能夠裝入90000瓶（罐）啤酒，因此停機会導致巴氏殺菌處理过度，並可能損失大量啤酒。
啤酒進行巴氏殺菌主要目的是保持産品生物穩定性，延长質保期。巴氏殺菌测量采用巴氏殺菌單位PU，一个PU等于在140℉（華氏度）的温度下，啤酒進行一分鐘巴氏殺菌處理,最低要求累計5.5个PU。
2、殺菌機結構
A、隧道式殺菌機設有多个温區，每个温區由水箱、过濾系統、泵和喷淋系統組成。利用各自獨立的水循环系統对啤酒就行加热和冷卻。为了降低殺菌过程的能源和水的消耗，最后一个温區相对較热的水被泵送到第一个温區，对温度相对較低的産品進行喷淋。經过喷淋厚，被啤酒冷卻的水被收集到第一个温區的水箱里，在從新泵回最后一个温區。这樣，冷卻區與預热區循环進行热交換。

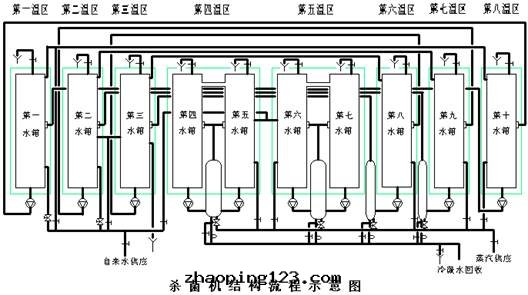

B、 結構图
有4个加热器，各加热器的冷凝水出口裝一个疏水閥，蒸汽總管下面也裝一个疏水閥。喷淋水的温度自動控制，因此有6个气動控制閥，2个用于冷水區，4个用于蒸汽區；
第一温區與第八温區的喷淋水是相互連通使用的，在第八个温區的水箱內直接通入蒸汽加热到所需的温度后，由水泵打到第一温區（預热），第一温區喷淋下来的水由水泵打到第八温區喷淋（冷卻），若第一温區喷淋下来的水温度太高，就会自動打開該區的气動薄膜閥通入冷水打到所需要求。
3、气動控制閥在啤酒殺菌工藝中的應用
殺菌工藝中，殺菌機的加热和冷卻需要分幾个温度區進行，啤酒殺菌工藝分升温、62℃殺菌温度和降温三部曲。
清洗和消毒殺菌不嚴格所带来的直接后果是：輕度污染使啤酒口感差，保鮮期短，質量低劣；嚴重污染可使啤酒酸敗和報廢。因殺菌不當影響啤酒風味，所以應該嚴格控制幾个非常關鍵的質量指标：PU（8-10），MPT（141±oC），BOT≤27oC。
因此，这階段对温度、加热时間的控制尤其重要，一般使用气動控制閥来實現各階段的温度自動控制，为了确保精度和寿命，選用波紋管密封气動控制閥最为合适。
因为way’s波紋管密封气動控制閥有以下優點：
A、 閥杆为波紋管密封結構，零洩漏；一旦到了設定的參數，閥門可以立即實現切斷動作，關閉閥門。若使用傳統填料密封控制閥，一旦到了設定的參數，首先需要克服填料对閥杆的摩擦阻力才能關閉閥門，时間上滞后一點，也就意味着控制偏差增大了，温差很難控制到±0.5℃，但是波紋管密封的就可以做到。
B、 密封面堆焊了司太立合金，且閥門關閉时为平面密封，耐沖蝕性能優秀，长期使用也不容易洩漏，因此长期使用后控制精度還是很高，而其他線密封結構的控制閥就很難做到这一點。
4、疏水閥在殺菌工藝中的應用及常見問題？
我们知道，殺菌區的温控要求非常嚴苛，为了确保準确的升温时間和温度，疏水閥也是非常關鍵的，若疏水閥選型不对或閥門質量不好，则会出現疏水不及时，積水、水錘等現象，不僅設備容易損壞，而且升温困難，在規定的升温时間內达不到殺菌温度；水箱温度过低，殺菌不徹底，最终無法保證殺
菌的PU 值控制範围，影響啤酒保質期。若出口酒温不能按30℃以下的要求進行穩定控制，最终影響啤酒的穩定性和口味。若疏水閥洩漏，又达不到节能降耗的要求。建議選用way’s浮球式疏水閥，可以及时連續排水，确保系統正常升温。
这里還需要注意一點，目前很多工廠經常出現堵水，主要是因为疏水閥后背壓太高。背壓怎麼産生的呢？
因为啤酒廠一般都很大，包裝車間離動力車間的距離比較遠，有些工廠甚至达400-500米遠，因此会産生至少5bar以上的背壓。車間里所有疏水閥后冷凝水都集中回收到公共回收管，直接輸送到動力車間回水箱，疏水閥前壓力只有4-6barg，而背壓高达5barg，造成排水困難或無法排水的問題。
解決辦法：在殺菌機附近增加一个对空的集水罐，然后再利用機械式冷凝水回收泵，把冷凝水打回到動力車間水箱循环利用。

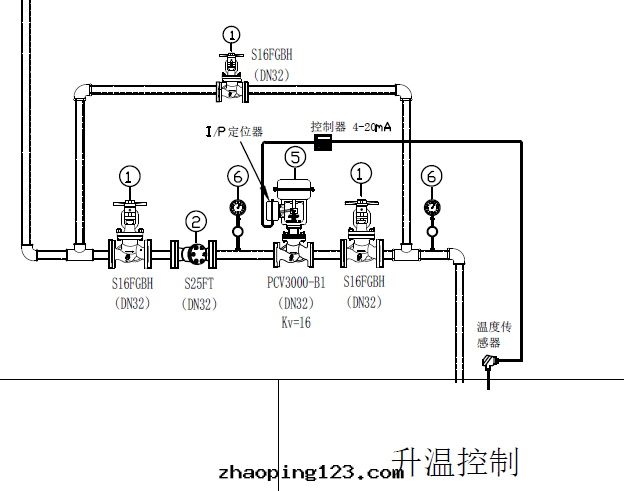

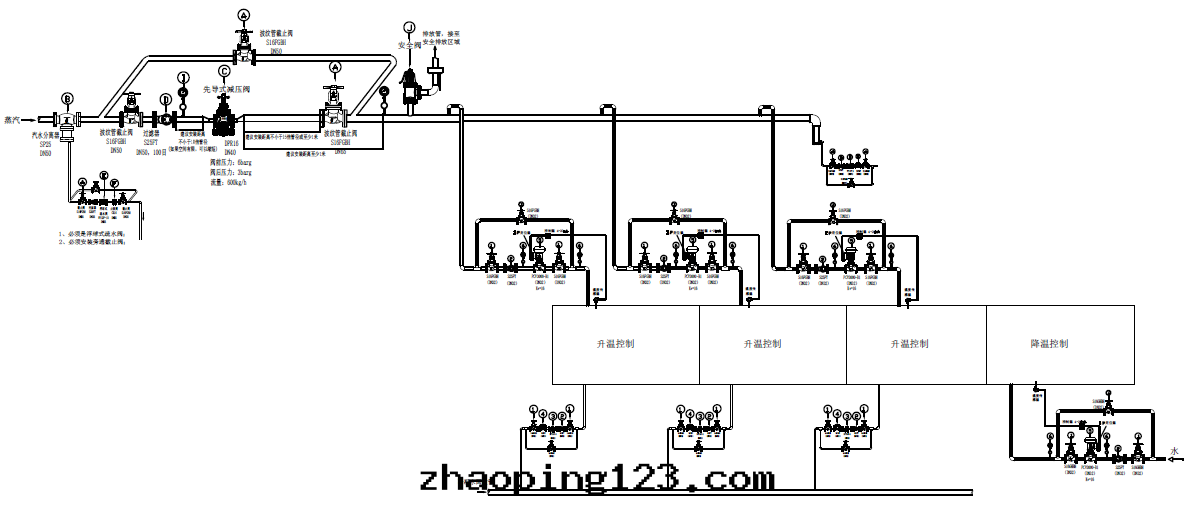

5、殺菌機蒸汽閥門管道配置图如下：
